10
Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
4.4
Exemple de connexion
Remarque : ce schéma présente l'emplacement général du CombiMaster dans un circuit. Il n'a pas vocation à fournir des
instructions de câblage détaillées pour une installation électrique particulière.

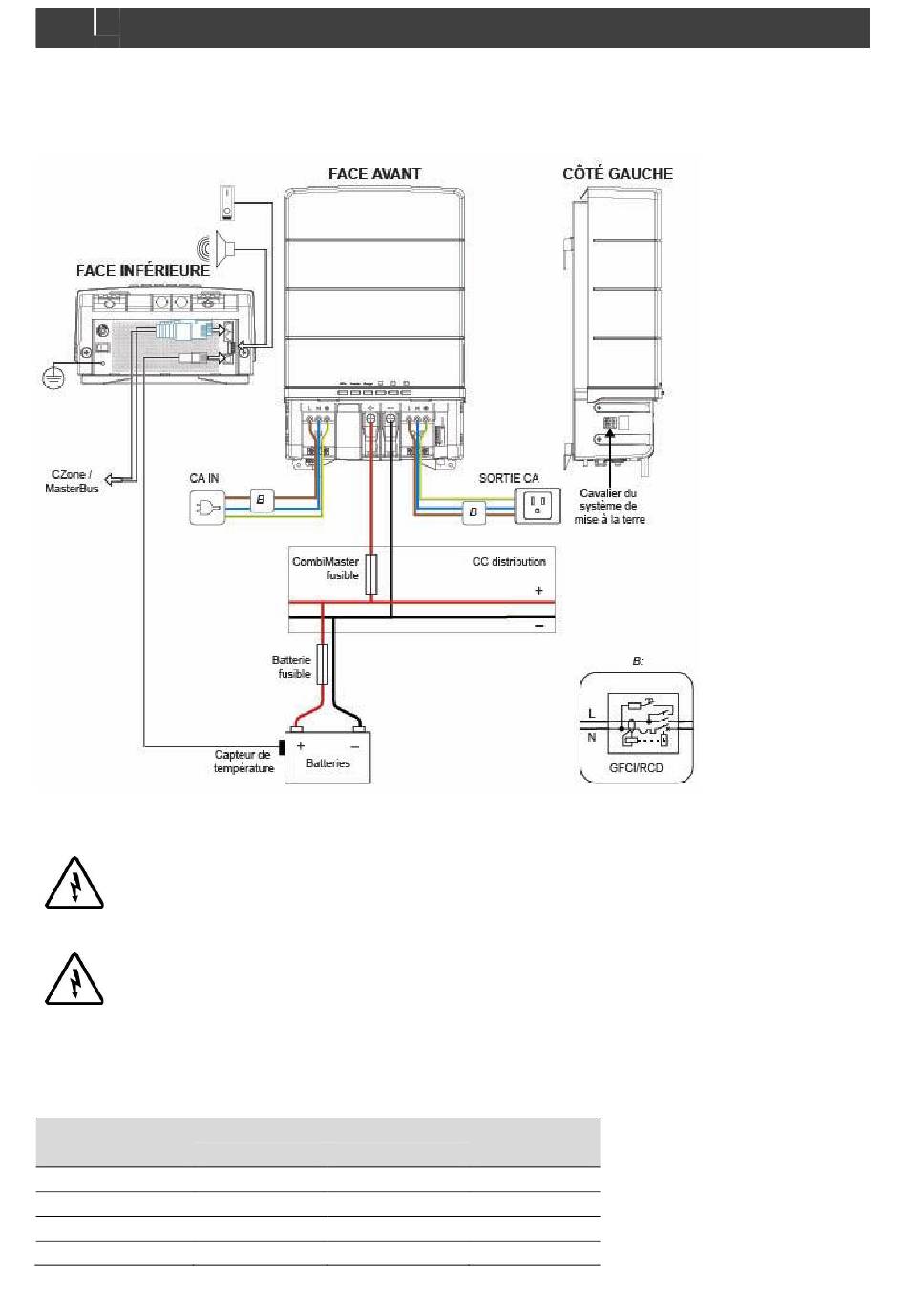

Figure 3 : schéma d'installation CombiMaster
4.5
Câblage
AVERTISSEMENT !
Les spécifications de câbles indiquées dans le présent manuel ne sont données qu'à titre d'information. Un
fusible dépend de la taille et de la longueur du câble, qui dépendent à leur tour de la charge connectée au
CombiMaster. Respectez toujours toutes les normes et réglementations locales.
AVERTISSEMENT !
Coupez toutes les sources d'alimentation CA et CC pendant l'installation. Les câbles sous tension peuvent
produire des étincelles en cas de contact avec les bornes CC ou CA du CombiMaster.
4.5.1
Câblage CC
Assurez-vous toujours que vos chemins de câbles sont aussi courts que possible afin d'éviter les arrêts de basse tension et
les déclenchements intempestifs du disjoncteur CC (ou de fusibles ouverts) en raison de l'augmentation de la consommation
de courant.
Modèle
12 V/2 000 VA-60 A
70 mm
12 V/3 000 VA-100 A
95 mm
24 V/2 000 VA-40 A
24 V/3 000 VA-60 A
Section de câble CC
<3 m
3-5 m
2
/2/0 AWG
95 mm
2
/3/0 AWG
120 mm
2
35 mm
/2 AWG
50 mm
2
50 mm
/1 AWG
70 mm
Fusible en ligne
2
/3/0 AWG
200A
2
/4/0 AWG
300A
2
/1 AWG
100A
2
/2/0 AWG
150A
