6 | Montage

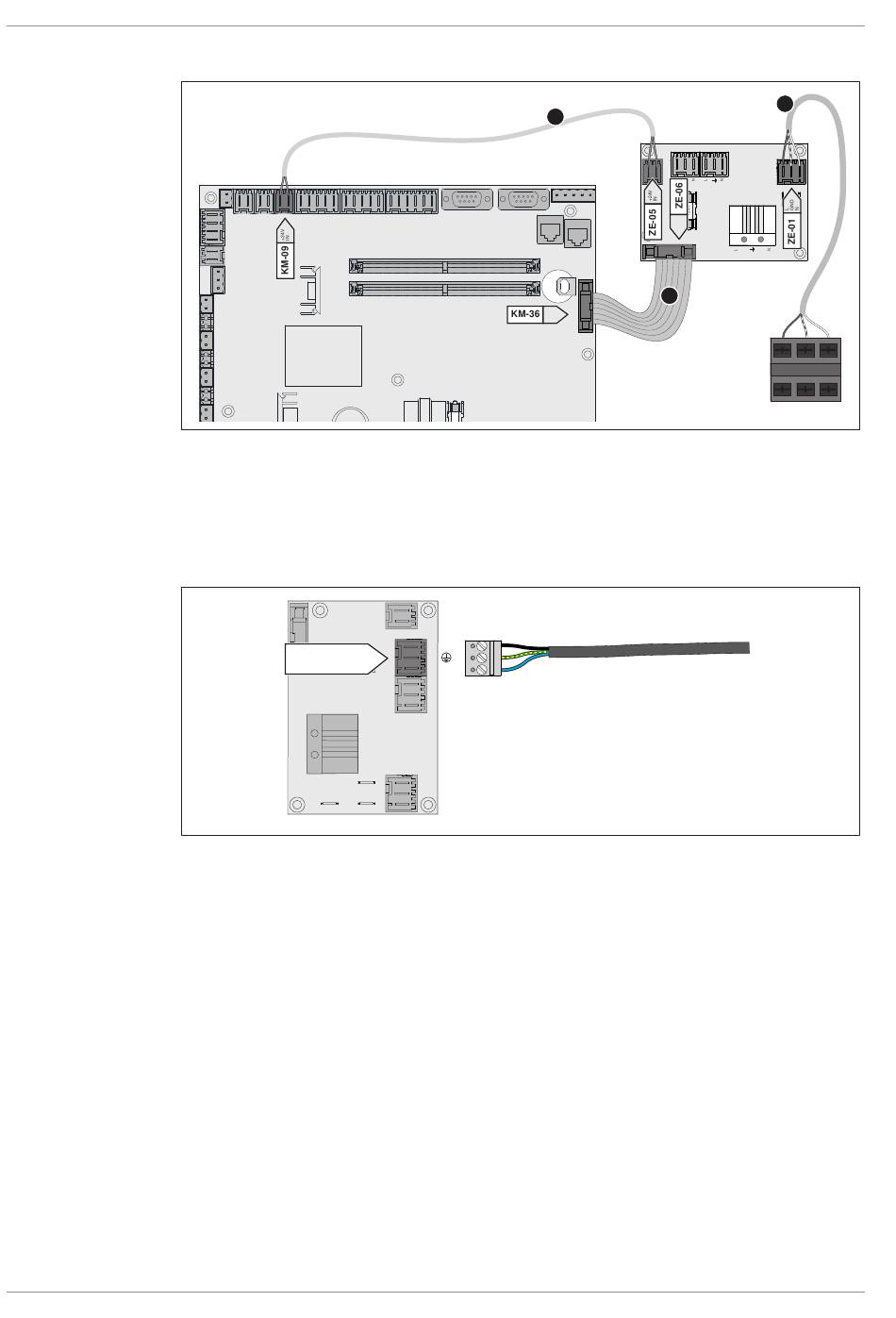

Connecter l'extension d'allumage
60
r Brancher le câble d'alimentation fourni (A) au raccord « ZE-01 » et établir la connexion
avec le bloc de raccordement
r Raccorder le câble plat fourni (B) au raccordement « KM-36 » du module principal
r Raccorder le câble de connexion (C - mauve) au raccordement « KM-09 » du module
principal
ZE-04
Extension
de l'allumage
r Raccorder la fiche de l'allumage automatique au raccordement « ZE-04 » de
l'extension d'allumage
Module principal
L
N
M1720825_fr | Instructions de montage Chaudières à bûches S3v Turbo
C
Extension d'allumage
B
A
