6.4.4 Poser l'isolation
6.4.5 Monter l'unité de commande
M1720825_fr | Instructions de montage Chaudières à bûches S3v Turbo

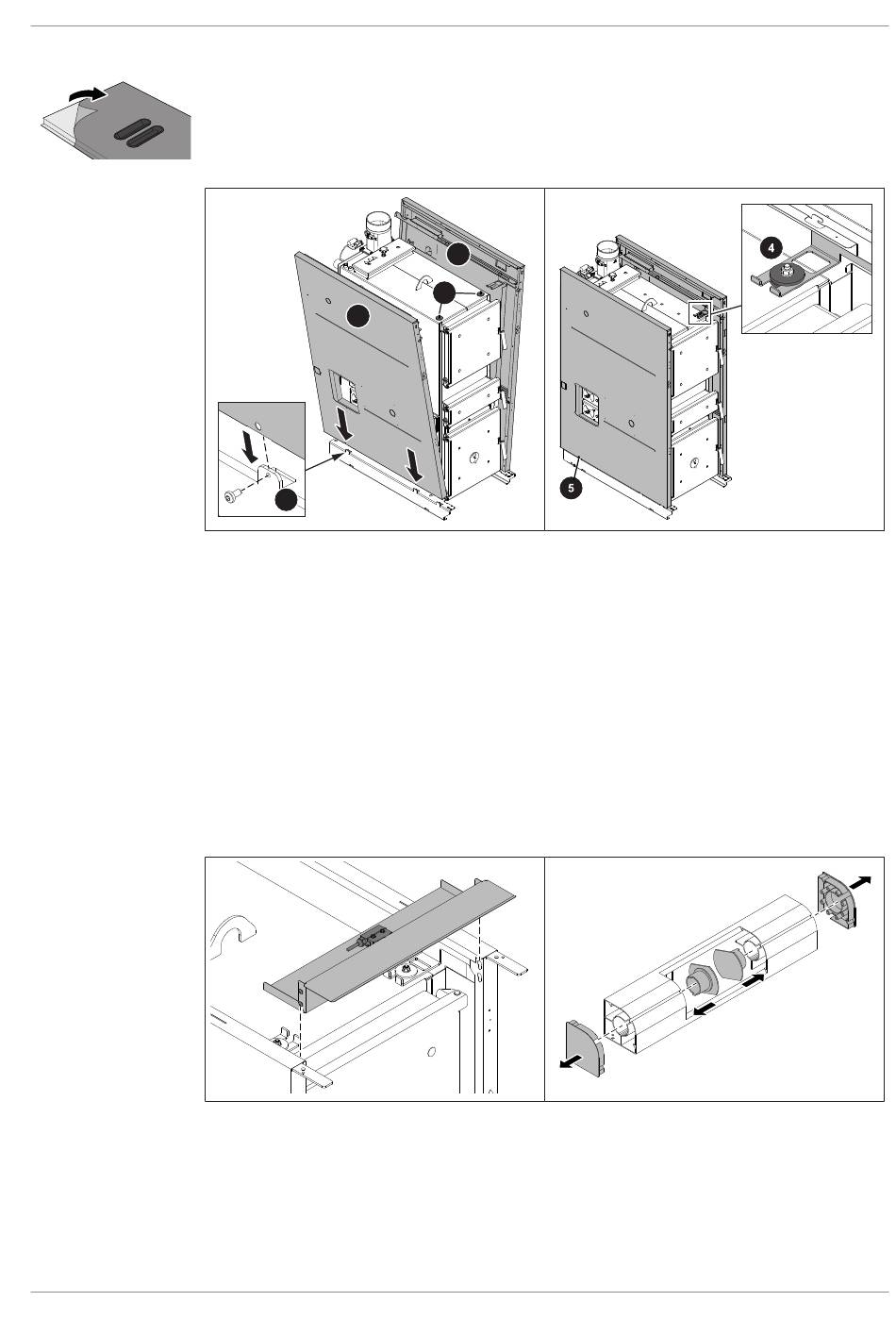

IMPORTANT : Les différentes pièces de l'isolation de la chaudière sont pourvues
d'un film de protection. Il doit être retiré juste avant le montage !
2
3
r Enfiler une grosse rondelle d'épaisseur (1) sur les tiges filetées à droite et à gauche
en haut de la chaudière
r Enfiler les pièces latérales (2) sur le socle de chaudière, au niveau de la languette (3),
et bien les presser sur la chaudière
Ä L'alésage sur la pièce latérale doit coïncider avec l'alésage dans la languette (3)
r Positionner les pièces latérales (2) avec supports en haut sur la tige filetée et fixer
légèrement à l'aide de rondelles d'épaisseur (une grosse et une petite) et d'un
écrou (4)
r Fixer les pièces latérales (2) à droite et à gauche en bas sur la languette, sur le socle
de la chaudière, à l'aide de vis autotaraudeuses (5)
r Accrocher la tôle d'écartement supérieure, avec le contacteur de porte monté, sur les
rivets entre les pièces latérales d'isolation
r Retirer les embouts de la barre de commande
r Insérer les éléments d'appui dans les barres de commande
2
1
Montage | 6
