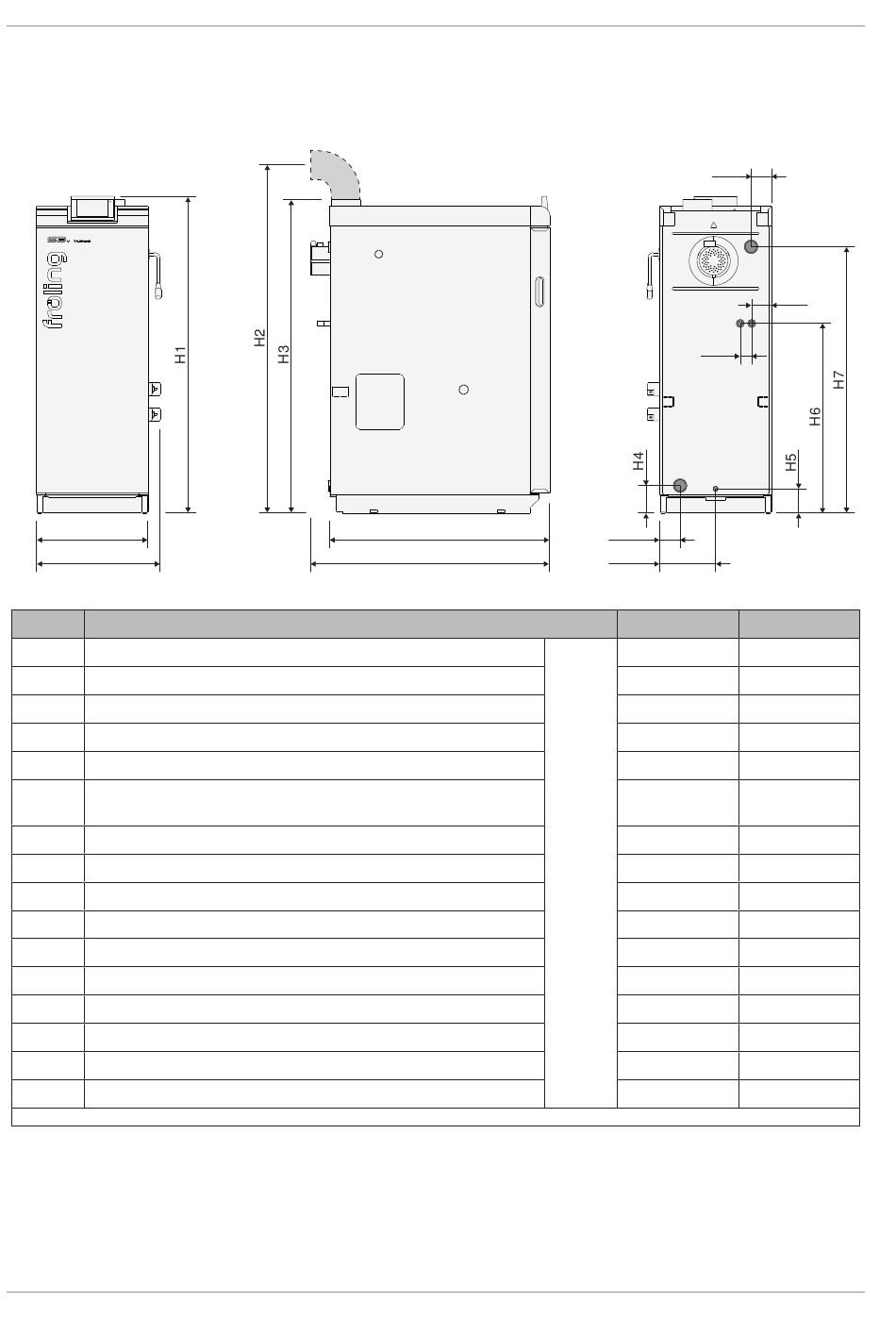

4.1 Dimensions S3v Turbo
B1
B2
Cote
L1
Longueur de la chaudière
L2
Longueur totale avec ventilateur de tirage
B1
Largeur de la chaudière
B2
Largeur totale (servomoteurs inclus)
B3
Espacement du raccord de départ au côté de la chaudière
B4
Espacement de l'échangeur de chaleur de sécurité avec le côté
de la chaudière
B5
Espacement des raccords de l'échangeur de chaleur de sécurité
B6
Espacement du raccord de retour au côté de la chaudière
B7
Espacement du raccord de vidange avec le côté de la chaudière
H1
Hauteur de la chaudière
H2
Hauteur du raccord du conduit de fumée
H3
Hauteur totale avec conduit d'évacuation
H4
Hauteur du raccord de retour
H5
Hauteur du raccord de vidage
H6
Hauteur du raccord de l'échangeur de chaleur de sécurité
H7
Hauteur du raccord de départ
1. Si le manchon de conduit de fumée pour petits raccords de cheminée, en option, est utilisé
20
L1
L2
Dénomination
1)
M1720825_fr | Instructions de montage Chaudières à bûches S3v Turbo
B3
B5
B6
B7
22-30
mm
1125
1300
570
635
105
100
60
105
285
1565
1715
1610
140
120
970
1360
B4
40-45
1215
1390
670
735
105
115
80
105
335
1565
1715
1610
140
120
970
1360
