M1720825_fr | Instructions de montage Chaudières à bûches S3v Turbo
S3v Turbo 40-45

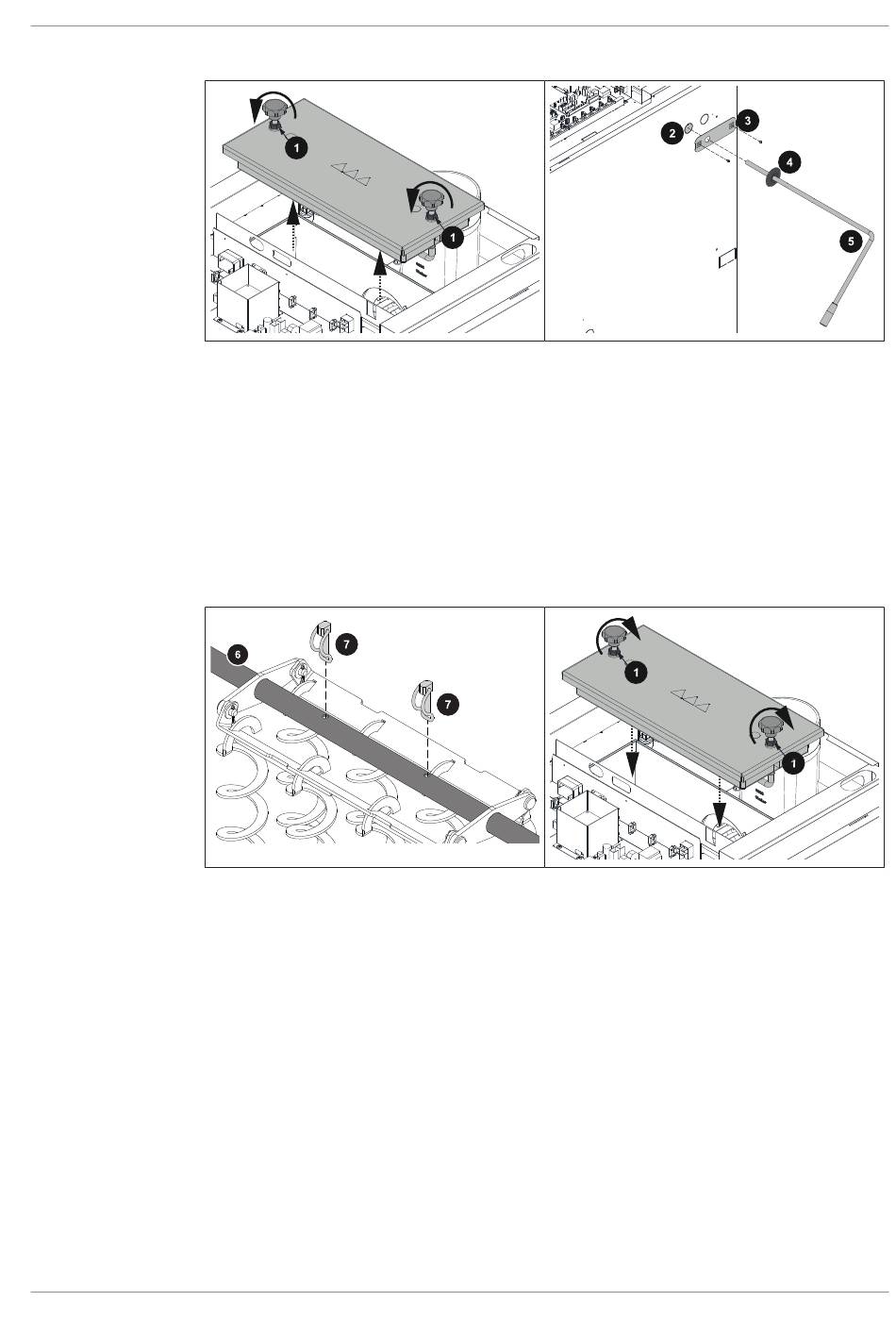

r Desserrer le contre-écrou (1) sur la poignée
r Tourner la poignée dans le sens antihoraire et retirer le couvercle de l'échangeur de
chaleur
r Enlever l'évidement prépercé avant sur la pièce latérale d'isolation (2) sur le côté de la
douille en laiton
Ä Limer et ébavurer le rebord à l'aide d'une lime demi-ronde
r Monter le cache (3)
r Pousser le chapeau en plastique (4) sur le levier WOS (5)
r Pousser le levier WOS (5) de l'extérieur à travers le tube support
r Fixer le levier WOS (5) sur le tube support (6) avec deux goupilles clips pour tube (7)
r Poser le couvercle de l'échangeur de chaleur
r Tourner la poignée du couvercle de l'échangeur de chaleur dans le sens horaire
r Bloquer la poignée avec un contre-écrou (1) pour ne pas la fausser
Montage | 6
53
