6 | Montage
44

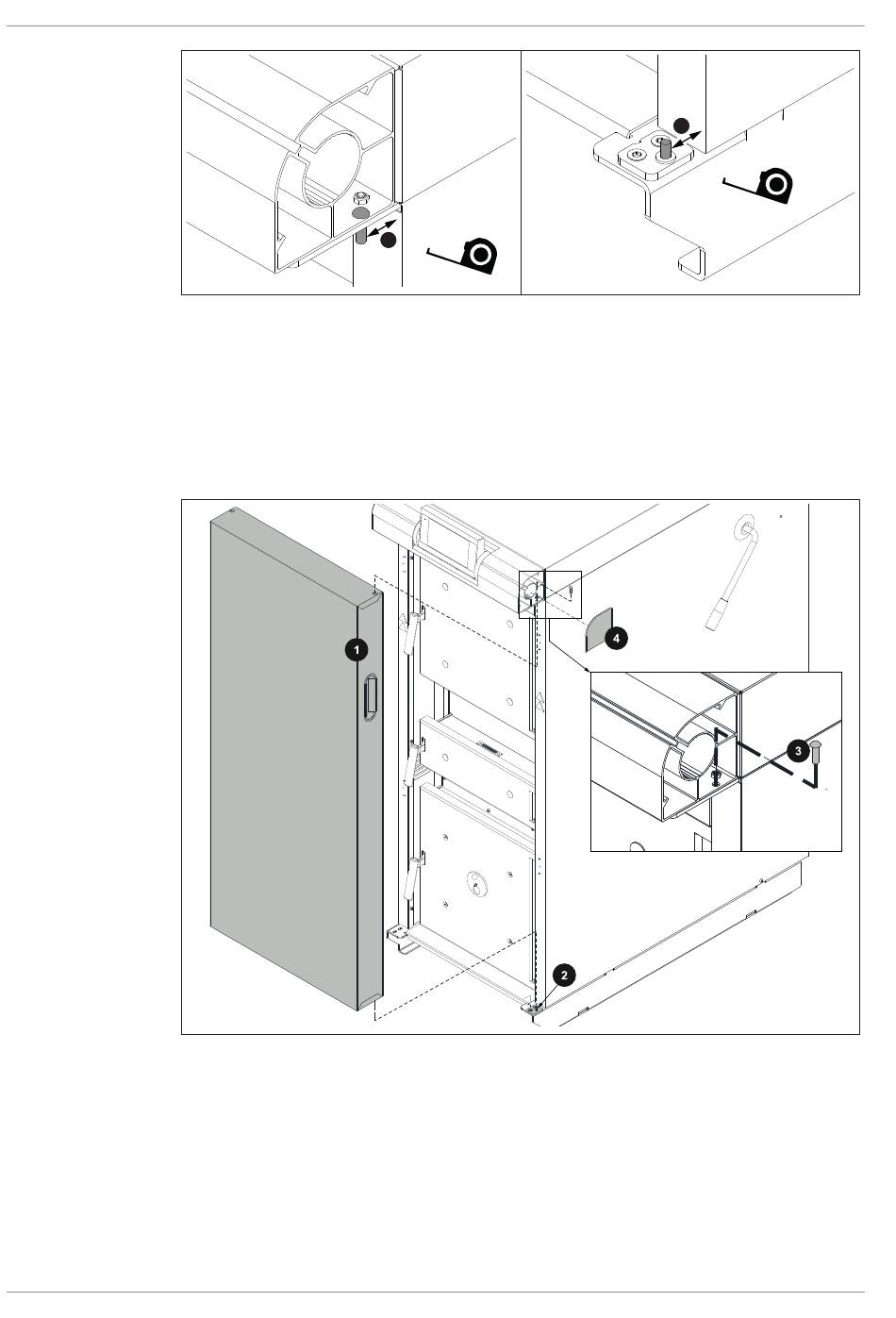

r Mesurer la distance de la pièce latérale d'isolation au boulon de charnière (3) au
niveau du support supérieur
r Mesurer la distance de la pièce latérale d'isolation à la goupille cannelée d'ajustage
(4) au niveau du support de porte inférieur
Ä Les deux distances doivent être identiques !
r Si nécessaire, corriger la position du support de porte inférieur et le fixer à l'aide de vis
à six pans
r Accrocher la porte isolante (1) en bas à la goupille cannelée d'ajustage (2) et la fixer
en haut au moyen du boulon de charnière (3)
r Poser les embouts de l'unité de commande (4) des deux côtés
3
M1720825_fr | Instructions de montage Chaudières à bûches S3v Turbo
4
