6 | Montage
6.4.13 Monter le système à technologie WOS
52
Le levier WOS peut être monté au choix à gauche ou à droite de la chaudière.
S3v Turbo 22-30

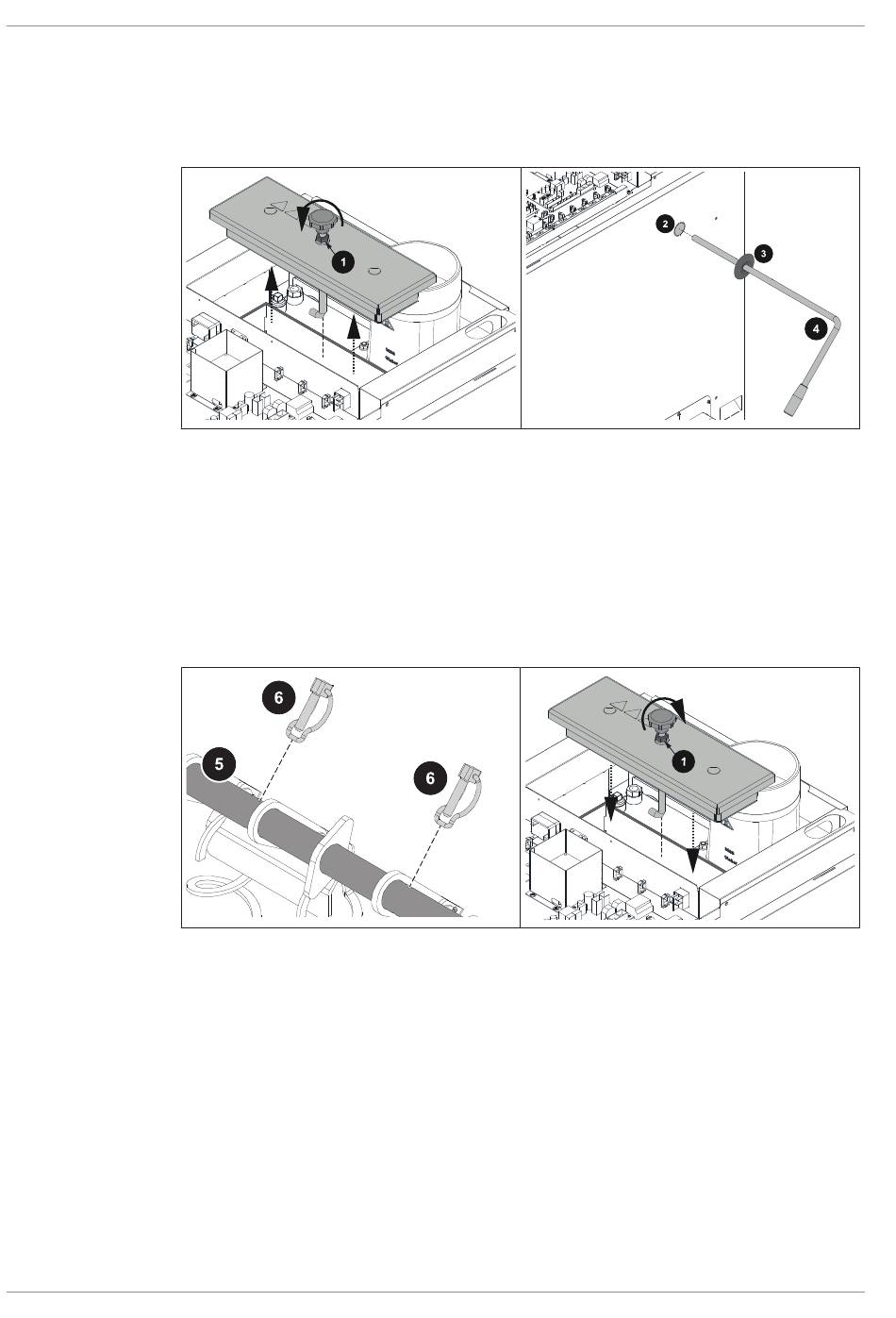

r Desserrer le contre-écrou (1) sur la poignée
r Tourner la poignée dans le sens antihoraire et retirer le couvercle de l'échangeur de
chaleur
r Enlever l'évidement prépercé (2) sur la pièce latérale d'isolation sur le côté de la
douille en laiton
Ä Limer et ébavurer le rebord à l'aide d'une lime demi-ronde
r Pousser le chapeau en plastique (3) sur le levier WOS (4)
r Pousser le levier WOS (4) de l'extérieur à travers le tube support
r Fixer le levier WOS (4) sur le tube support (5) avec deux goupilles clips pour tube (6)
r Poser le couvercle de l'échangeur de chaleur
r Tourner la poignée du couvercle de l'échangeur de chaleur dans le sens horaire
r Bloquer la poignée avec un contre-écrou (1) pour ne pas la fausser
M1720825_fr | Instructions de montage Chaudières à bûches S3v Turbo
