Novoferm T100 Guide Rapide page 2

2) Erreur de Programmation du Type de Palpeur en place
Tous nos coffrets sont toujours livrés programmés d'usine pour l'adaptation d'une Tranche de Sécurité
Palpeur de type « résistive » (Menu 35 sur 1). Le coffret attend alors une valeur de résistance de 8200
Ohms aux bornes de J3.2 et J3.3 (fils Brun et Vert du cordon spiralé).
Si vous utilisez un Palpeur optique à faisceau infra-rouge de type « OSE », le coffret vous affichera
directement E.06-F.30. Il faut alors programmer le Menu 35 sur 0 (Palpeur OSE), et le défaut disparaitra
au bout d'un cycle de manœuvre.
Il existe différents types de Palpeur OSE dans notre gamme :
- Cellules crayon VITECTOR/FRABA (Vertes ou Oranges/Grises)
- Cellules latérales rétractables dans le cas d'un Portillon intégré dans la porte
- Cellules réglettes avec Barrage immatériel TELCO/CEDES

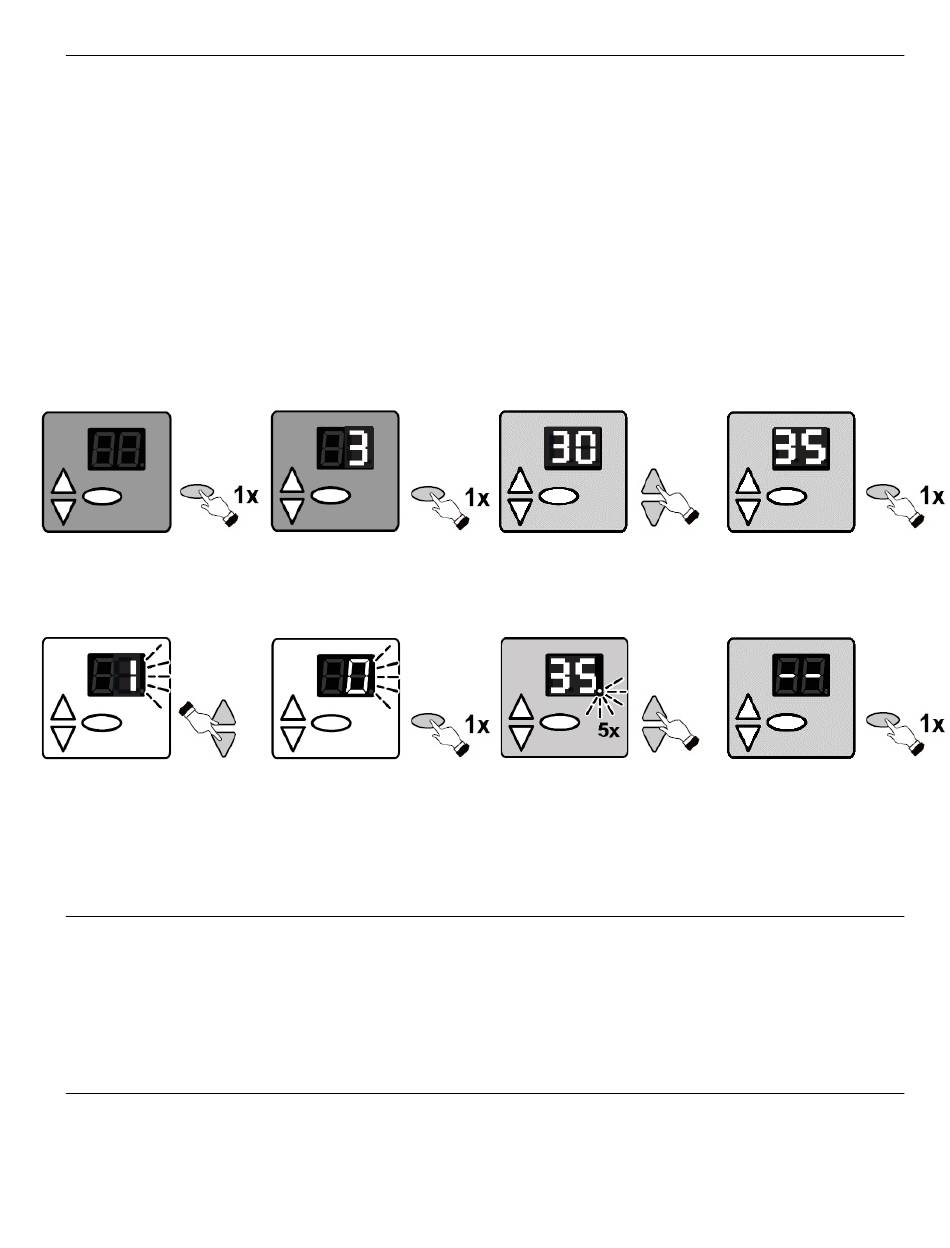

Activer la programmation
en pressant sur
la touche ovale 1x
La valeur usine 1 clignote.
Sélectionner la valeur 0
en appuyant sur
la flèche basse 1x
3) Erreur de branchement du Circuit de veille ou des Cellules palpeur
Si les différents Menus de programmation sont correctement enregistrés, l'affichage du défaut E.06-F30
peut indiquer une éventuelle erreur dans le branchement des éléments de sécurité sur le Circuit de veille.
Veuillez consulter notre fiche technique « Circuit de veille 2021 », en suivant les instructions de
branchement des sécurités.
4) Sécurité Palpeur activée
Si le Joint de la Tranche de Sécurité de la porte est déformé ou comprimé, ou si la cavité du Joint est
obstruée, ou si les Cellules rétractables ou réglettes ne sont pas alignées, le faisceau infra-rouge Palpeur
OSE ne sera pas réceptionné de part et d'autre, et le défaut E.06-F.30 apparaitra. Il faudra donc remédier
au souci avant de pouvoir refonctionner en « Impulsion descente ».
Le Menu 3 s'affiche.
Valider ce Menu en
réappuyant sur
la touche ovale 1x
1x
La valeur 0 clignote.
Valider cette Sélection en
appuyant sur
la touche ovale 1x
Le Sous-Menu 30 s'affiche.
Monter au Sous-Menu 35
en appuyant sur
la flèche haute 5x
35 s'affiche,
et le point à droite clignote 5x
La Sélection est validée.
Monter aux 2 traits en
appuyant la flèche haute 3x
Page 2/2
5x
Le Sous-Menu 35 s'affiche.
Entrer dans la Sélection
en appuyant sur
la touche ovale 1x
3x
Les 2 traits atteints,
sortir de la programmation
en pressant sur
la touche ovale 1x
JCI
