Dans le cas d'une pergola de longueur supérieure à 4m (poutres C et D)
La lame centrale va servir de tirant pour maintenir l'écartement des poutres C et D et doit être posée en
première. Cette lame est livrée avec l'embout mâle ainsi que les pièces de fixation déjà pré montés.

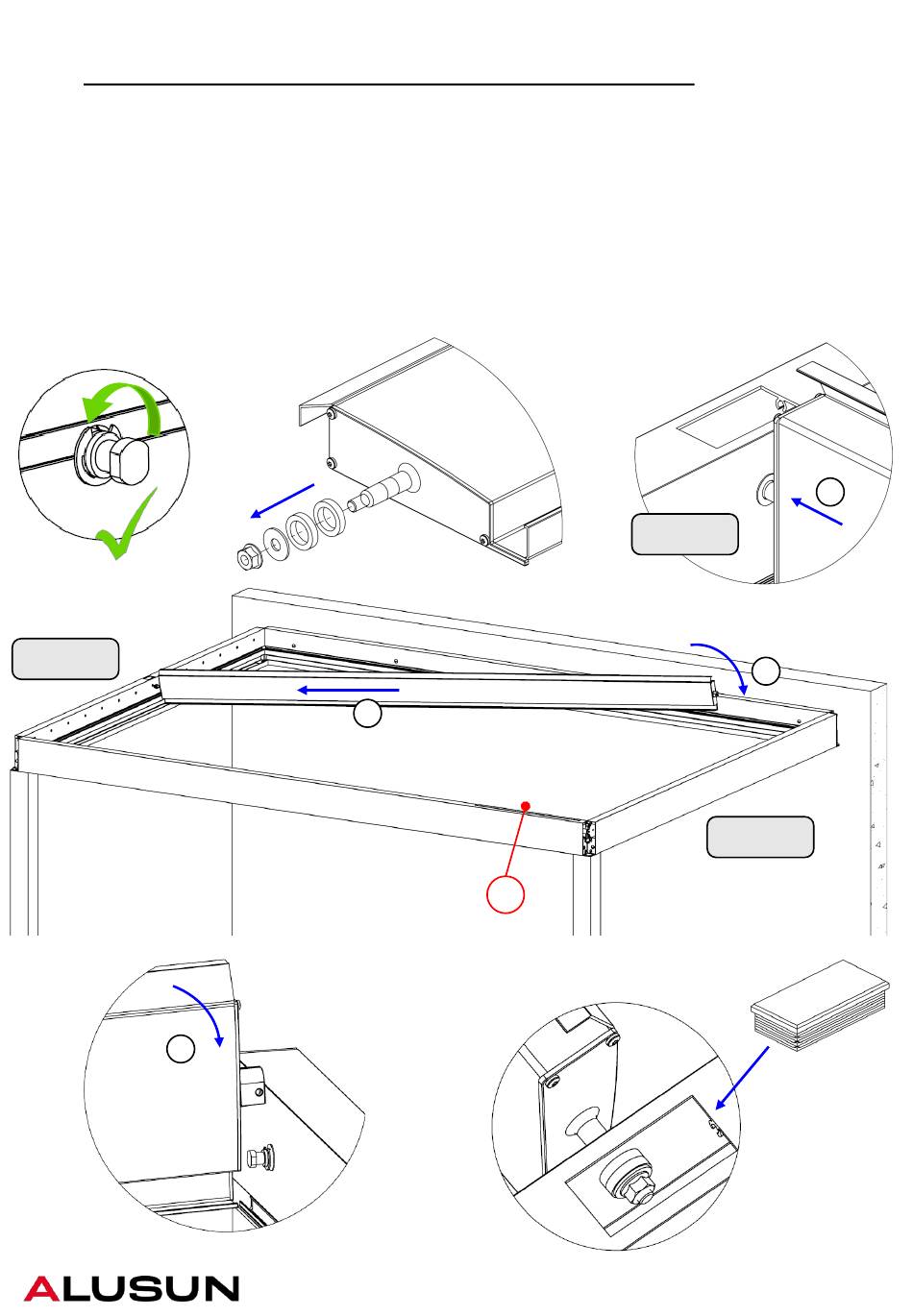

1 - Faire tourner le mécanisme avec le moteur pour amener les méplats des axes en position verticale (fig. 1).
2 - Dévisser l'écrou sur l'embout de lame puis retirer la rondelle et les 2 entretoises (fig. 2).
3 - Insérer l'embout mâle de la lame dans la bague installée au niveau de l'ouverture sur la poutre D (fig. 3).
4 - Descendre l'embout femelle de la lame sur l'axe du mécanisme (fig. 4).
5 - Par l'ouverture dans la poutre D, remettre les 2 entretoises sur l'axe puis la rondelle et enfin serrer
l'ensemble avec l'écrou M8 à embase. Mettre le bouchon (fig. 5).
Fig. 3
Fig. 2
1
Fig. 1
Poutre D
Poutre D
2
1
Poutre C
M
Fig. 5
2
Fig. 4
