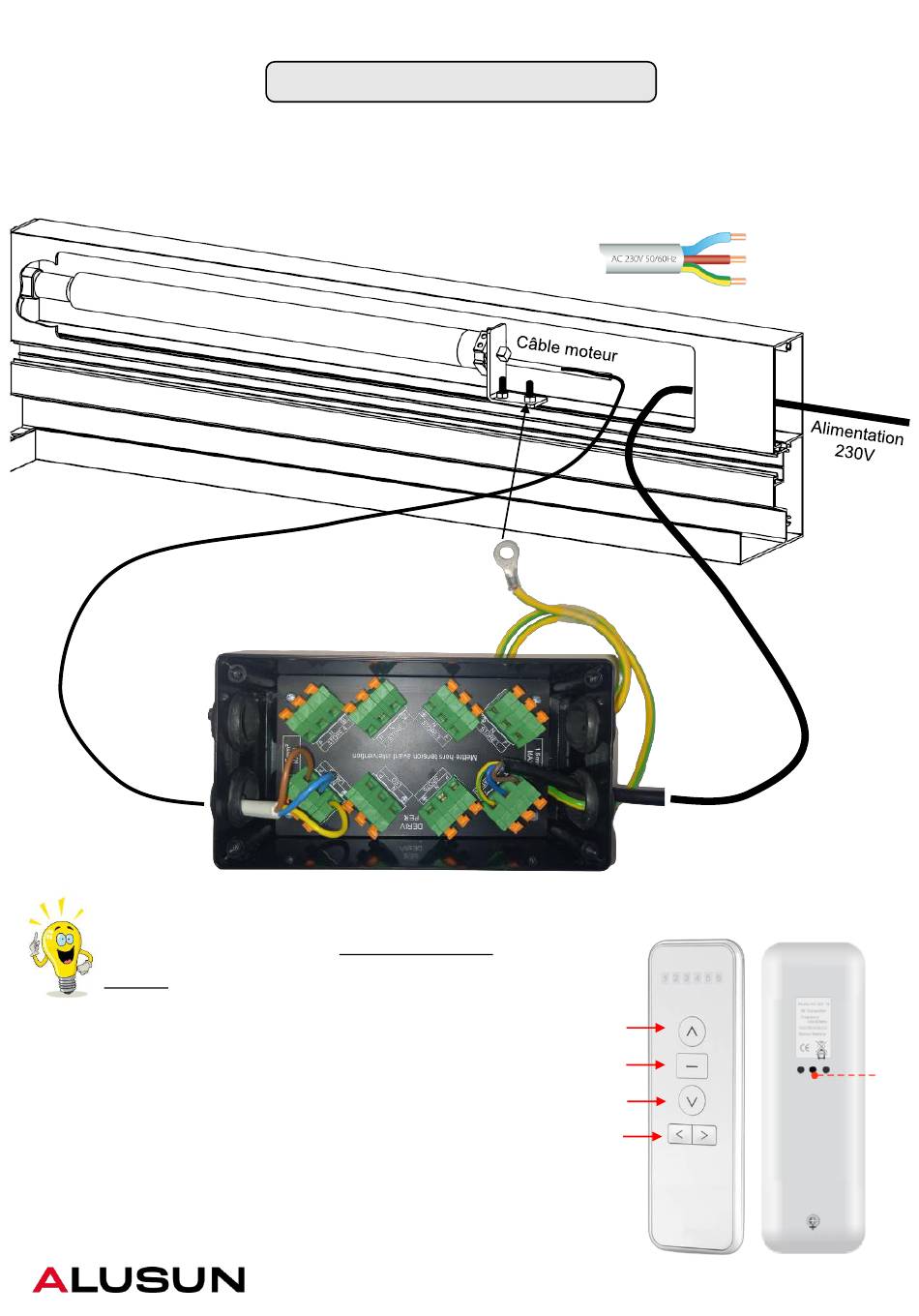

Brancher le câble d'alimentation en 220V sur le bornier ALIMENTATION du boitier de raccordement.
Raccorder le fil de sécurité (jaune/vert) du boitier sur une des vis de l'équerre de fixation moteur.
Brancher le câble moteur sur le bornier LAMES du boitier de raccordement.
Vers bornier
LAMES
*
Le boitier de raccordement se loge dans la poutre une fois tous les branchements effectués.
A savoir :
Pour faire un cycle complet d'ouverture ou
de fermeture, rester appuyé au moins 1s.
De l'eau peut rester sur les lames fermées.
Il est donc conseillé d'enregistrer une position favorite
intermédiaire qui permet d'évacuer cette eau avant une
ouverture totale des lames.
Pour cela, se mettre sur le canal choisi pour cette position
puis suivre la procédure «Enregistrement d'une autre fin
de course» de la page 23.
13 – Raccordement électrique du moteur
La télécommande
V3 - Octobre 2024
Touche haut
Stop
Touche bas
Sélection
canaux
(1 à 6)
= N
= P
= Terre
*
Vers bornier
ALIMENTATION
PROG
21
