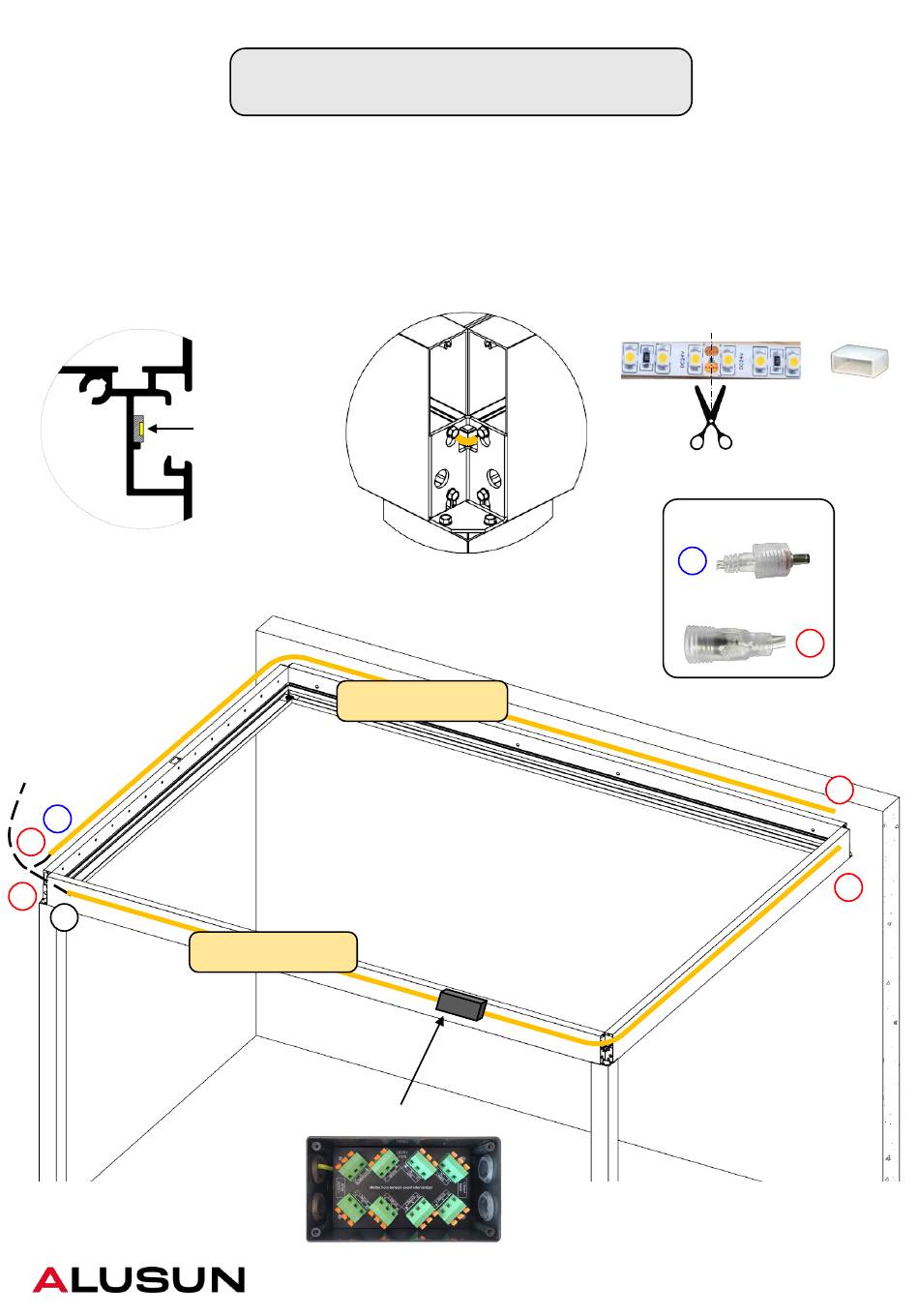

1 – Coller les bandeaux LED 1 et 2 sur les poutres dans les emplacements prévus à cet effet (Fig. 1).
Un passage est prévu dans les jonctions d'angle pour faire passer le bandeau (Fig. 2).
En fonction de la longueur, recouper les bandeaux aux endroits prévus puis mettre un capuchon (Fig. 3).
2 – Mettre les bouchons de fin sur les bandeaux LED 1 et 2
3 – Connecter le câble Y sur les bandeaux LED 1 et 2
Fig. 1
Câble Y
M
F
F
M
16 - Installation des bandeaux LED (option)
Version 2 bandeaux – pergolas grandes longueurs
Emplacement
du bandeau
Fig. 2
LED
Bandeau LED 2
Bandeau LED 1
Boitier de raccordement
V3 - Octobre 2024
Fig. 3
+
Connecteur mâle
M
Connecteur femelle
F
bouchon
de fin
+
F
F
+
bouchon
de fin
