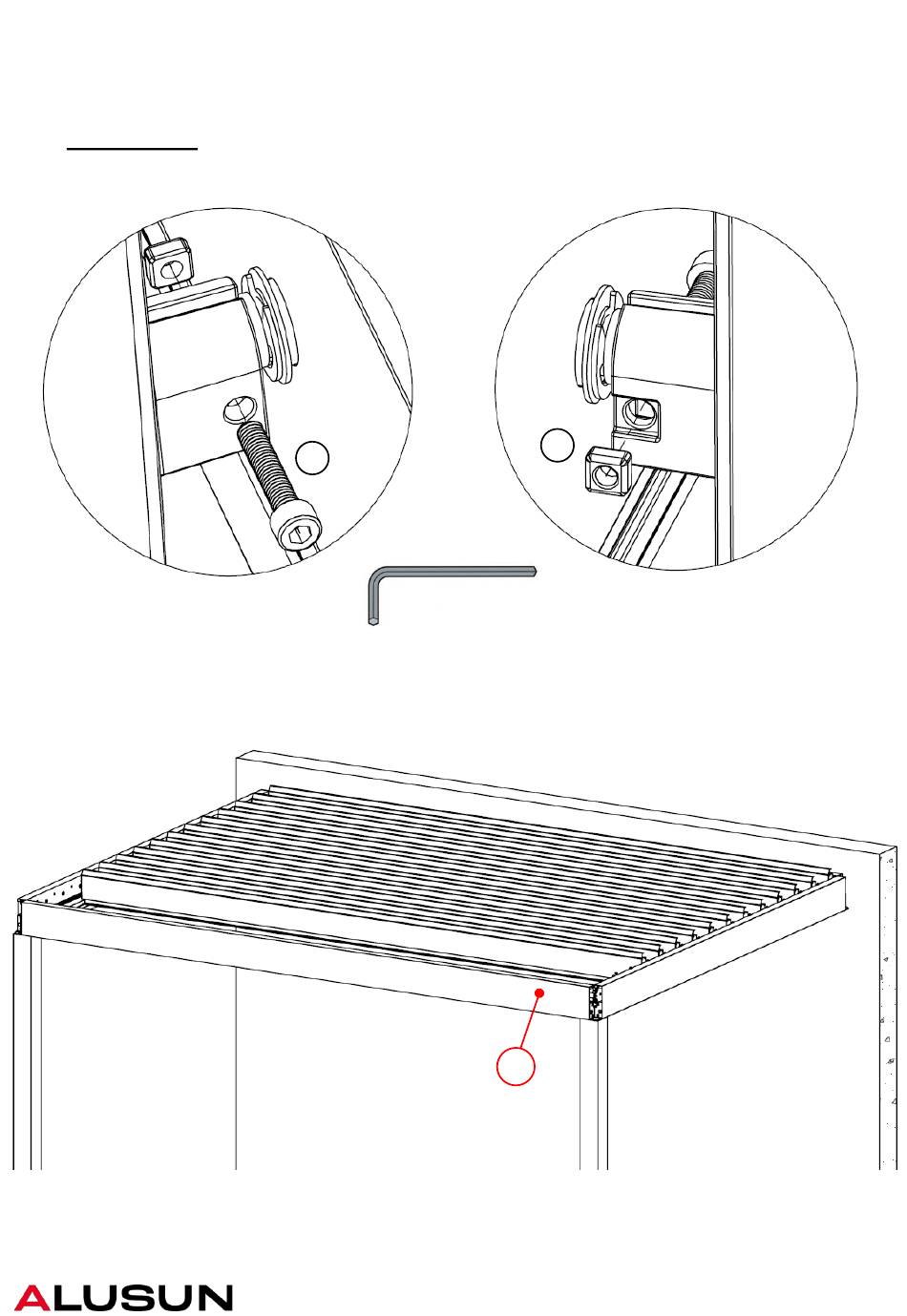

3 – Fixer la lame avec la vis repère D et l'écrou carré repère E à placer dans son logement.
Préconisations : Au moment de serrer la vis, relever légèrement la lame à la main pour que le
serrage se fasse sur un axe bien droit.
E
D
H4
4 – Continuer l'installation des lames. Ne pas poser les deux dernières lames coté moteur pour
le moment, afin de faciliter l'accès à la trappe moteur et aux raccordements électriques.
Ces 2 lames seront à monter à la fin de la pose.
M
5 – Régler les positions d'ouverture et de fermeture des lames en suivant les instructions de
réglage des fins de course du moteur page 22.
V3 - Octobre 2024
30
