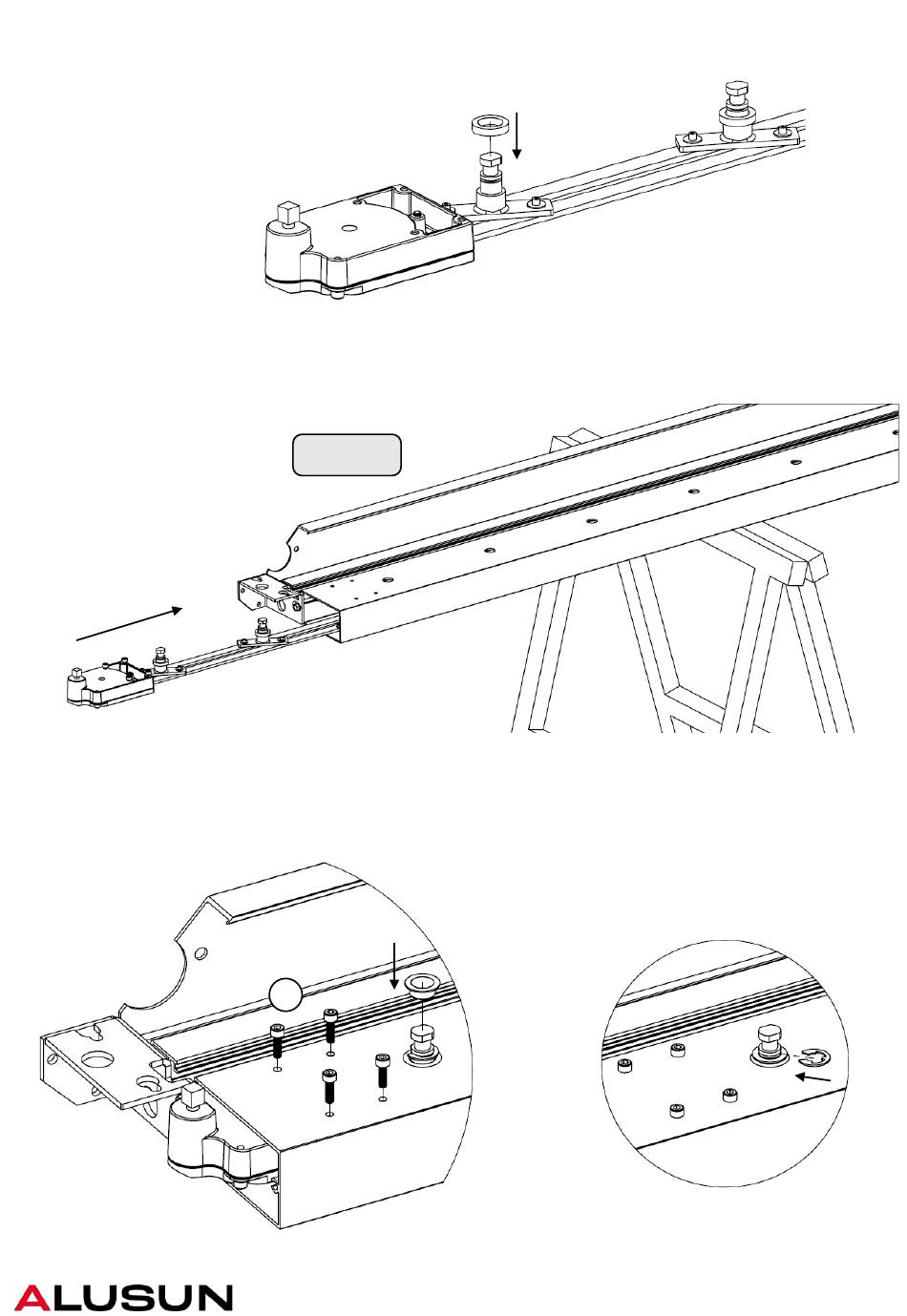

3 – Mettre les entretoises sur chacun des axes du mécanisme.
4 – Glisser le mécanisme dans la poutre C en faisant attention au sens, se repérer avec les trous
de fixation puis faire sortir les axes par les trous dans la poutre.
Poutre C
5 – Fixer le mécanisme sur la poutre C avec les vis repère Q.
6 – Insérer les bagues Ø14 dans les perçages de la poutre en passant autour des axes.
7 – Verrouiller avec les circlips.
Q
V3 - Octobre 2024
13
