Attention: dans le cas d'une pergola de longueur supérieure à 4m (poutres C et D)
passer directement à la page 30.

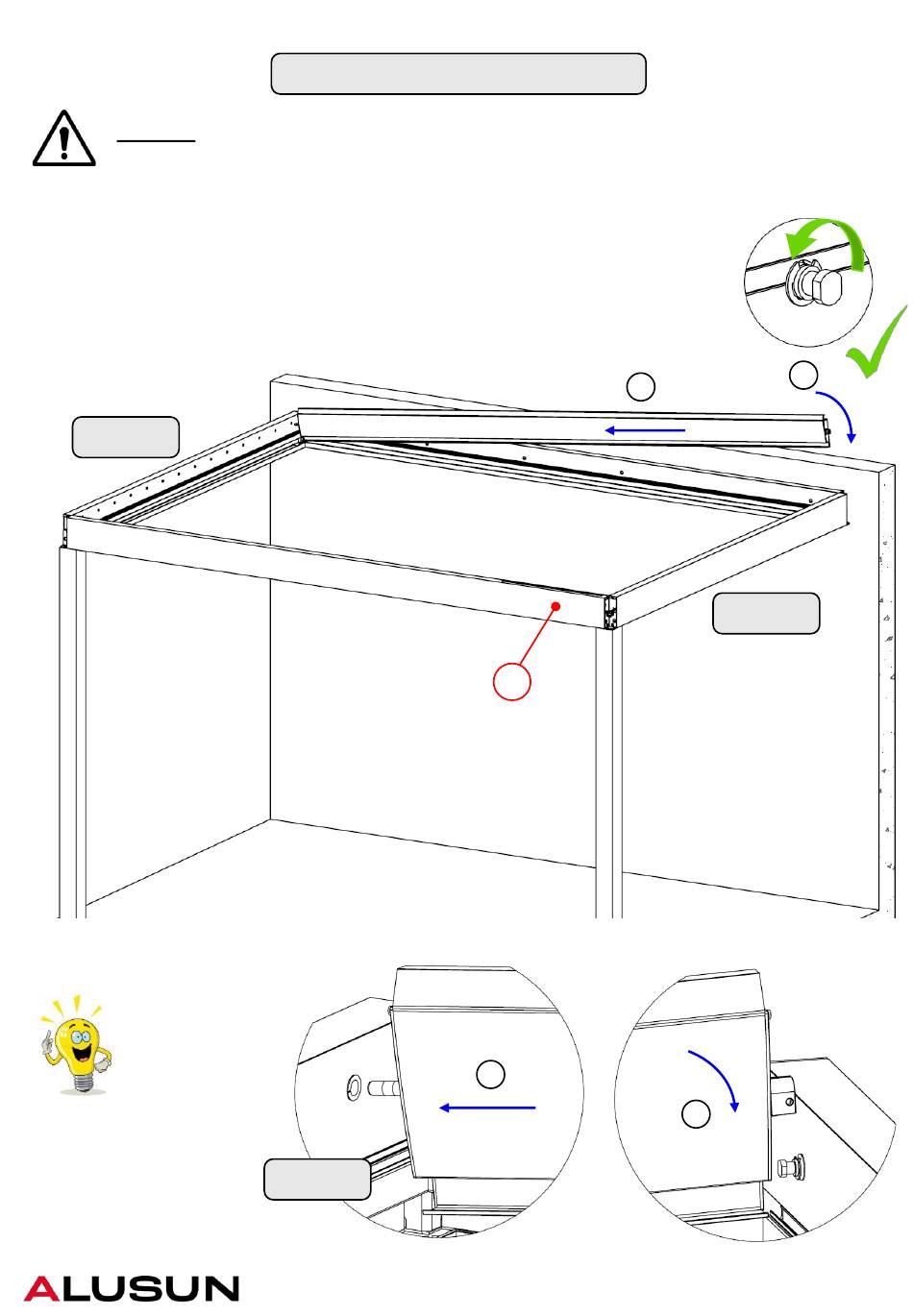

Installer les lames en commençant du coté opposé au moteur.
Faire tourner le mécanisme à l'aide du moteur pour amener les méplats
des axes en position verticale (idem fig. 1).
1 – Insérer l'embout mâle de la lame dans une des bagues installées sur la poutre D.
2 - Descendre l'embout femelle de la lame sur l'axe du mécanisme.
Poutre D
Pour un
fonctionnement
optimum dans le
temps, il est conseillé
de graisser l'axe
17 - Installation des lames orientables
Poutre D
V3 - Octobre 2024
1
M
1
Fig. 1
2
Poutre C
2
29
