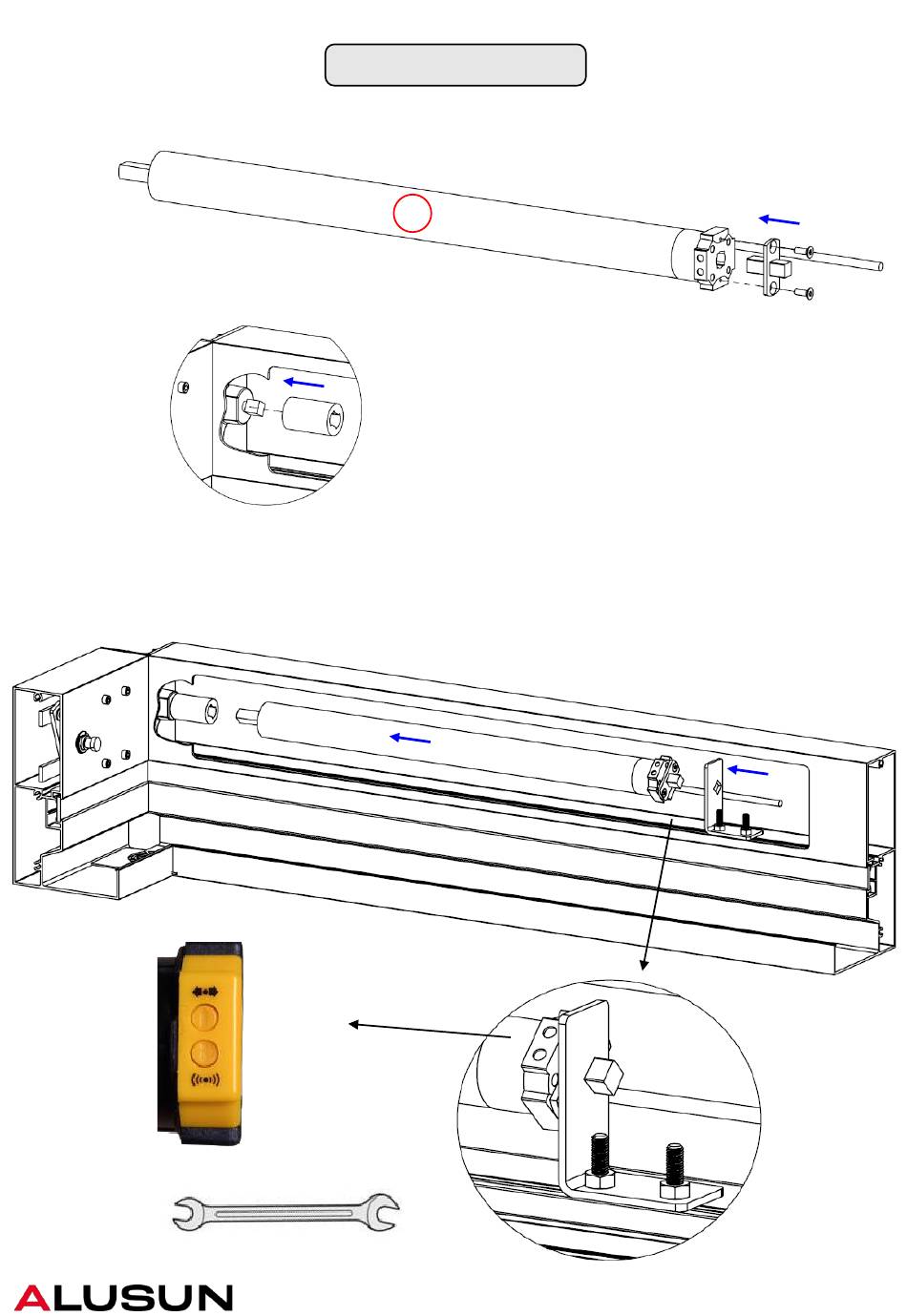

1 – Fixer l'axe carré à l'arrière du moteur avec les 2 vis fournies.
2 – Insérer le manchon sur l'axe de sortie du mécanisme.
3 – Insérer le moteur dans le manchon puis faire glisser l'équerre et venir l'insérer sur l'axe
carré à l'arrière du moteur de façon à avoir les boutons du moteur orientés comme sur la fig. 1.
Laisser un jeu d'environ 2 mm puis serrer l'équerre. Faire passer le câble d'alimentation
derrière l'équerre.
12 - Installation du moteur
M
Inversion
du sens
Appairage
télécommande
10
V3 - Octobre 2024
Fig. 1
