Aluclos Pergola Alu Adossee Notice De Pose page 25

5 – Connecter le câble Y au transformateur 24V (connecteurs mâle/femelle).
6 – Connecter le transformateur 24V au récepteur radio (fig. 1).
7 – Connecter le récepteur radio au bornier Eclairage du boitier de raccordement (fig. 2).

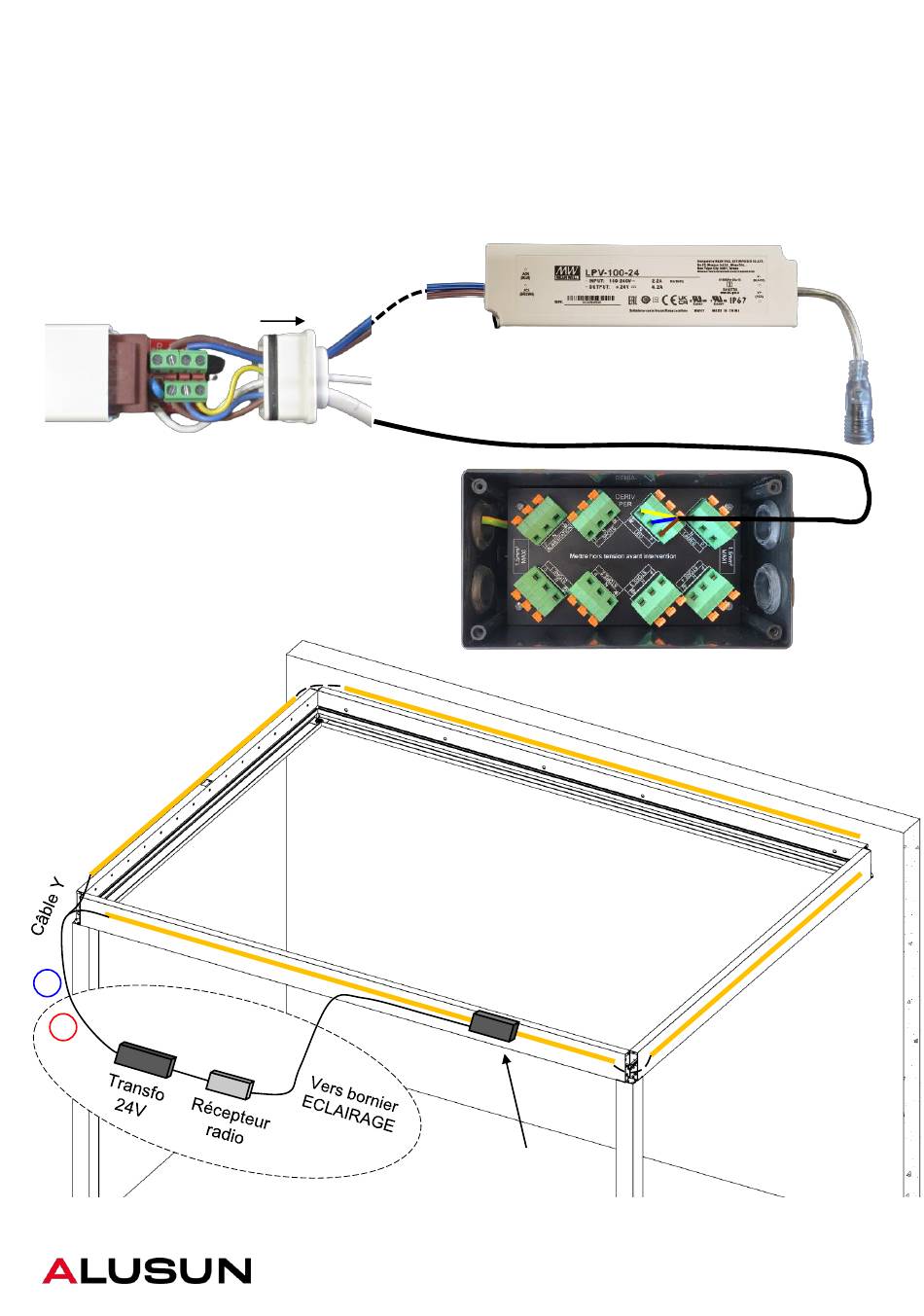

Fig. 1
Récepteur radio
Transfo 24V
Vers câble Y
Câble non-fourni
Vers bornier
« ECLAIRAGE »
ECLAIRAGE
Fig. 2 - Boitier de raccordement
M
F
Boitier de
raccordement
A loger dans la poutre moteur
V3 - Octobre 2024 25
