Becker C01 PLUS Notice De Montage Et D'utilisation page 10

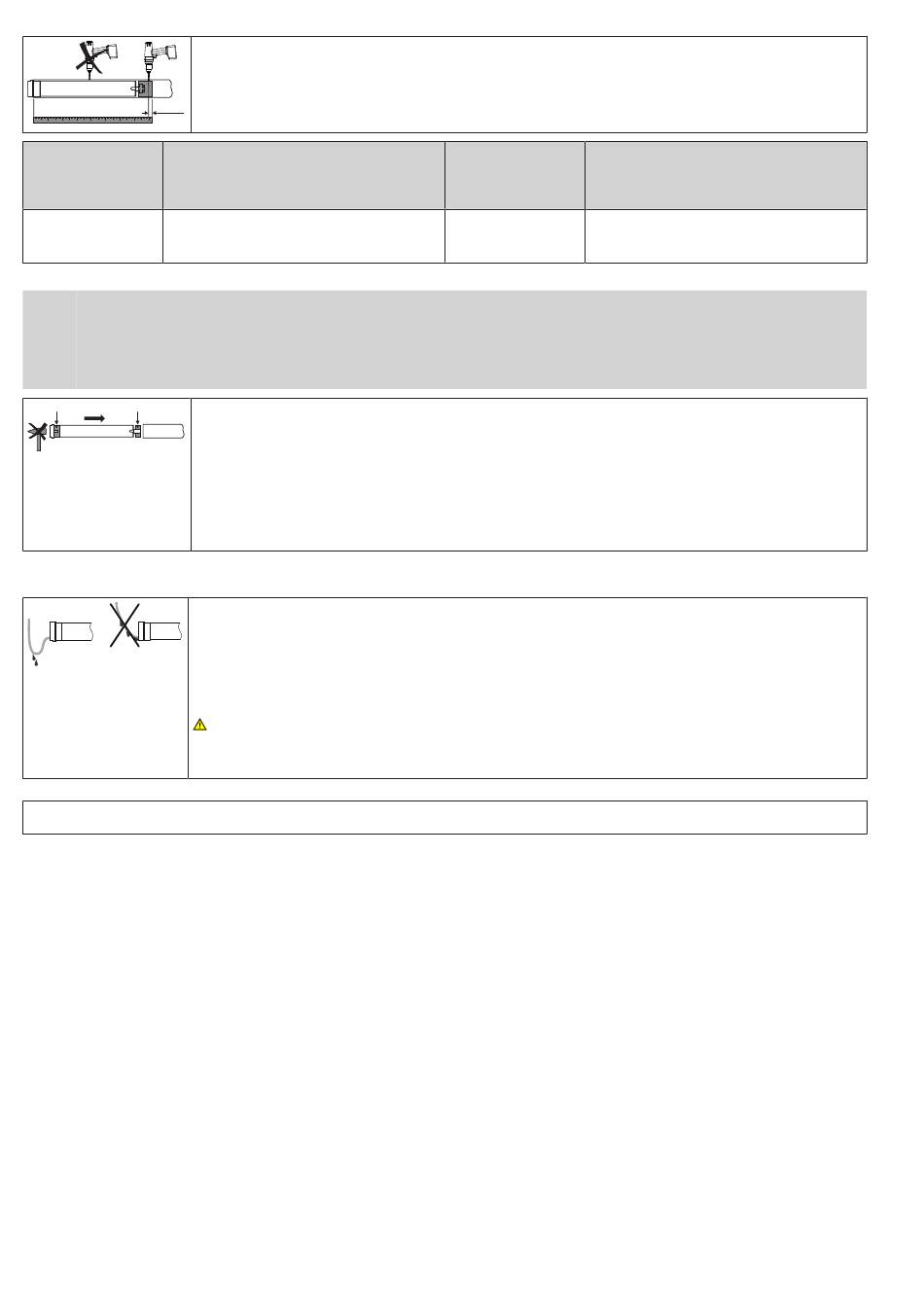

Nous recommandons, pour garantir une transmission sûre du couple de rotation avec des axes
ronds, de visser la roue sur l'axe (voir tableau ci-dessous).
Attention! Lors du perçage de l'axe, veillez à ne jamais percer dans la zone du moteur tubu-
-10 mm
laire !
Dimension du mo-
teur
[mm]
Ø 35-Ø 45
Nous recommandons de visser également l'embout sur l'axe.
Attention
Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son in-
troduction dans l'axe ! Le tablier ne peut être fixé qu'au moyen d'attaches souples ou d'at-
taches rigides. Nous recommandons d'utiliser au moins 3 unités par mètre d'axe.
1 2
Montez le moteur tubulaire avec la bague correspondante (1) et la roue (2). Si la bague dispose de plu-
sieurs rainures, choisissez la rainure parfaitement appropriée et faites glisser la bague (1) sur la cou-
ronne.
Insérez ensuite le moteur tubulaire dans l'axe, avec la bague (1) et la roue (2) prémontées. Veillez à ce
que la bague et la roue soient correctement logées dans l'axe.
Accrochez l'unité montée (axe, moteur tubulaire et embout) dans le coffre et sécurisez le moteur en
tenant compte du type de fixation du support mural (avec goupille ou fixation à ressort).
Positionnez l'axe de sorte que le tablier du volet roulant puisse être fixé avec des attaches ou montez les attaches rigides confor-
mément aux indications du fabricant.
Pose du câble de connexion
Posez et fixez le câble de connexion au moteur tubulaire en montant. Le câble de connexion ne doit pas
empiéter sur la zone d'enroulement. Recouvrez les arêtes vives.
L'antenne extérieure éventuellement fournie ne doit en aucun cas être raccourcie ou endommagée et
ne doit pas non plus empiéter sur la zone d'enroulement.
coupée. Tout contact constitue un danger de mort imminente ! Les installations dotées d'une
antenne endommagée doivent être immédiatement mises hors tension et réparées.
Tous les récepteurs CentronicPlus peuvent être utilisés avec des émetteurs Centronic listés dans le tableau Compatibilité Centro-
nic/CentronicPlus à l'adresse
www.becker-antriebe.com/downloads
Les deux technologies radio employées sont globalement différentes. C'est pourquoi leur association ne permet toutefois pas de
profiter de la performance du système radio CentronicPlus dans son intégralité. En cas d'utilisation d'émetteurs Centronic avec
des récepteurs CentronicPlus, la portée peut éventuellement être réduite. Les émetteurs Centronic ne peuvent pas de traiter les
retours des récepteurs CentronicPlus. Vous ne pourrez profiter pleinement de la performance du système CentronicPlus qu'en
combinant des émetteurs, récepteurs et capteurs CentronicPlus entre eux, car seule cette technologie permet la création auto-
matique d'un système bidirectionnel intelligent.
10 - fr
Roue
Tous
Prudence! La tension réseau peut être présente au niveau d'une antenne endommagée ou
Émetteurs Centronic compatibles
Couple
maxi. [Nm]
jusqu'à 50
Vis de fixation pour
(4 unités)
Vis à tôle
Ø 4,8 x 9,5 mm
