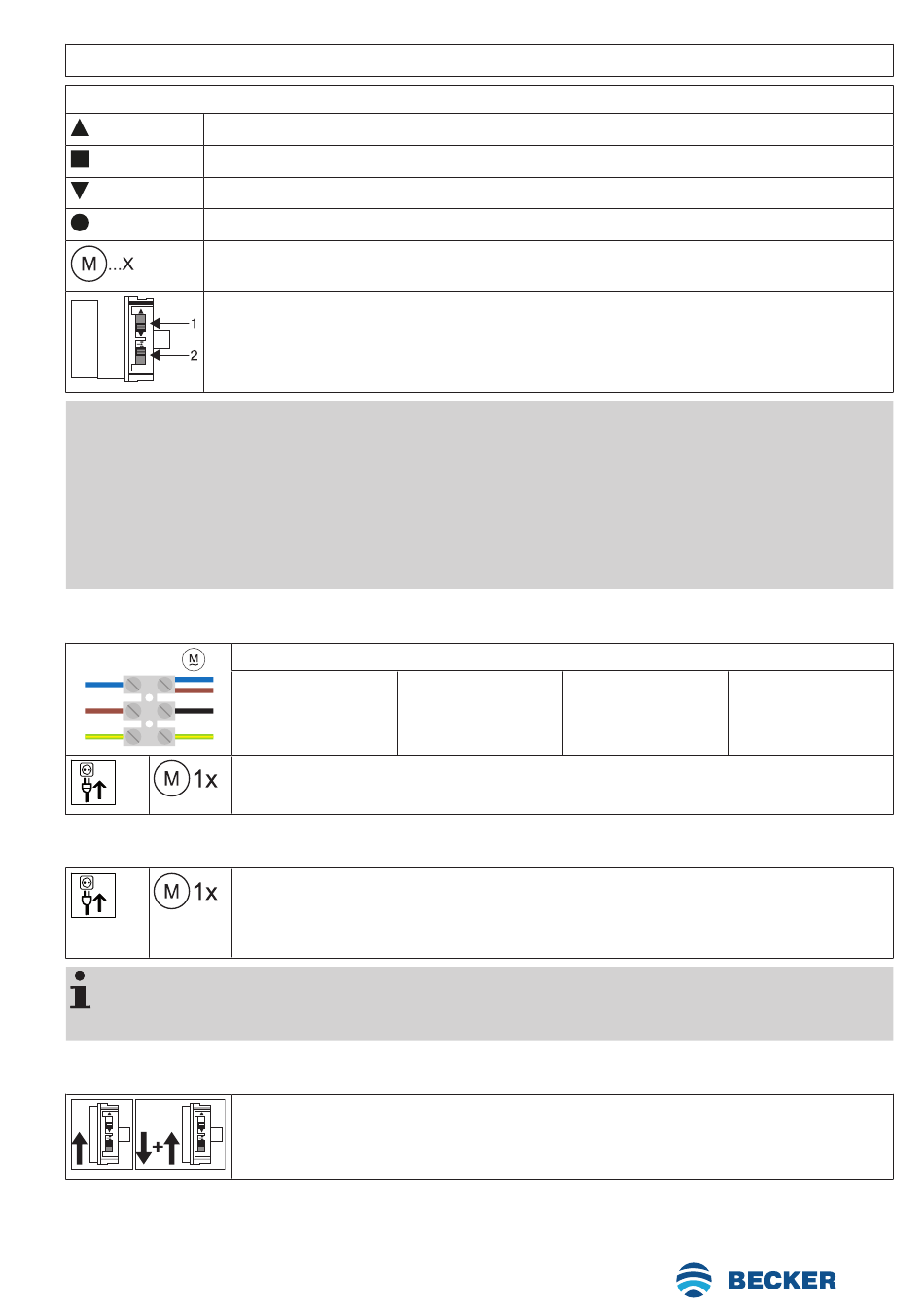

Explication des symboles

Touche MONTÉE

Touche ARRÊT

Touche DESCENTE

Touche de programmation (sur l'émetteur)

Le récepteur acquitte une ou plusieurs fois par un claquement ou un mouvement de réaction

1 = commutateur de sens de rotation

2 = commutateur radio

Attention

Les moteurs tubulaires sont conçus pour un fonctionnement de courte durée. Un disjonc-

teur thermique intégré permet de prévenir toute surchauffe du moteur tubulaire. Lors de la

mise en service (tablier long/toile longue ou temps de fonctionnement prolongé), il est

possible que le disjoncteur thermique se déclenche. Dans ce cas, le moteur se coupe.

Après un bref temps de refroidissement, l'installation est de nouveau opérationnelle.

Le moteur n'atteint sa durée de fonctionnement totale qu'une fois refroidi à température

ambiante. Évitez tout déclenchement répété du disjoncteur thermique.

Raccordement du moteur tubulaire

Branchez le moteur tubulaire sur l'alimentation électrique.

230V AC / 50 Hz

1 = bleu

Mettez l'installation sous tension.

Réglage du mode de programmation du moteur tubulaire par la mise sous tension

Mettez l'installation sous tension.

Si plusieurs moteurs tubulaires doivent être branchés en parallèle, vous pouvez désactiver

le mode de programmation de l'un des moteurs tubulaires en poussant le commutateur ra-

dio vers l'extérieur après la mise sous tension.

Réglage du mode de programmation du moteur tubulaire via le commutateur radio

Poussez le commutateur radio vers l'intérieur. Si le commutateur radio se trouve déjà dans cette posi-

tion, poussez-le vers l'extérieur avant de le ramener de nouveau vers l'intérieur.

Mise en service avec un émetteur Centronic

2 = marron

► Le moteur tubulaire confirme la programmation.

▻ Le moteur tubulaire confirme la programmation.

► Le moteur tubulaire se trouve en mode de programmation pendant 3 minutes.

3 = noir

4 = vert-jaune

23 - fr
