Mise en service avec un émetteur CentronicPLUS

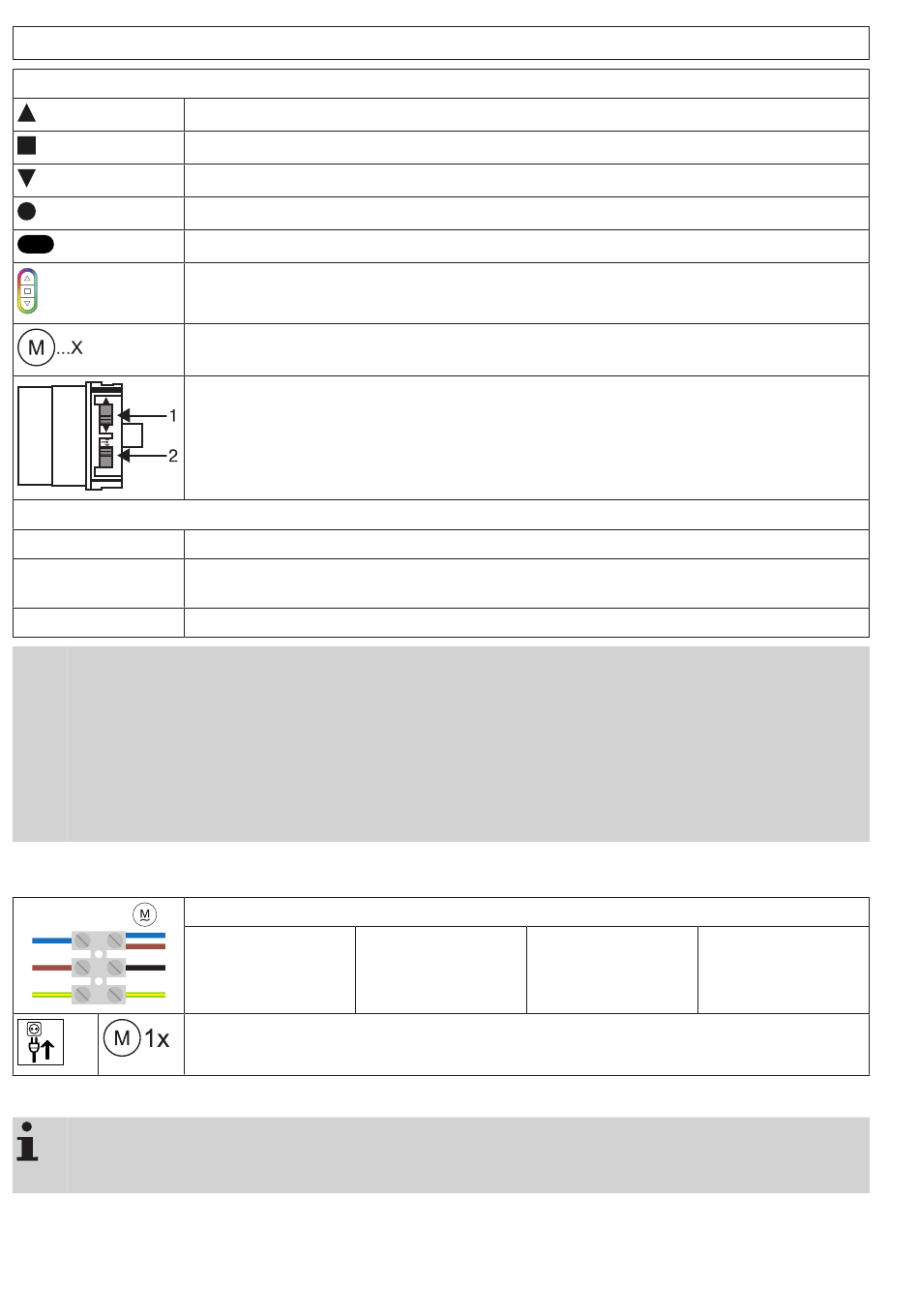

Explication des symboles
Modes opératoires
Mode normal
Sélection du récep-
teur
Mode de réglage
Attention
Les moteurs tubulaires sont conçus pour un fonctionnement de courte durée. Un disjonc-
teur thermique intégré permet de prévenir toute surchauffe du moteur tubulaire. Lors de la
mise en service (tablier long/toile longue ou temps de fonctionnement prolongé), il est
possible que le disjoncteur thermique se déclenche. Dans ce cas, le moteur se coupe.
Après un bref temps de refroidissement, l'installation est de nouveau opérationnelle.
Le moteur n'atteint sa durée de fonctionnement totale qu'une fois refroidi à température
ambiante. Évitez tout déclenchement répété du disjoncteur thermique.
Raccordement du moteur tubulaire
230V AC / 50 Hz
1
1
N
2
2
L1 3
4
PE 4
Mise en mode de programmation
Cette étape n'est nécessaire que si l'un des appareils à programmer ne fait pas encore
partie de l'installation. Par exemple en cas de marchandise neuve, d'appareils apparte-
nant à une autre installation ou de produits réinitialisés sur le réglage usine.
12 - fr
Touche MONTÉE
Touche ARRÊT
Touche DESCENTE
Touche de programmation (sur l'émetteur)
Touche de fonction (sur l'émetteur)
Anneau de LED sur l'émetteur
Le récepteur acquitte une ou plus fois par un claquement ou un mouvement de réaction
1 = commutateur de sens de rotation
2 = commutateur radio
Commande du récepteur/canal sélectionné
Sélection du récepteur souhaité et affectation au canal
Mise en service et gestion des récepteurs sélectionnés
Branchez le moteur tubulaire sur l'alimentation électrique.
1 = bleu 2 = marron
Mettez l'installation sous tension.
► Le moteur tubulaire confirme la programmation.
3 = noir 4 = vert-jaune
