ETTEVAATUST!
Ärge puurige ega jootke juhtmeotsi. See
on keelatud.
ETTEVAATUST!
Ärge ühendage kaablit ilma kaabliotsa
muhvita.

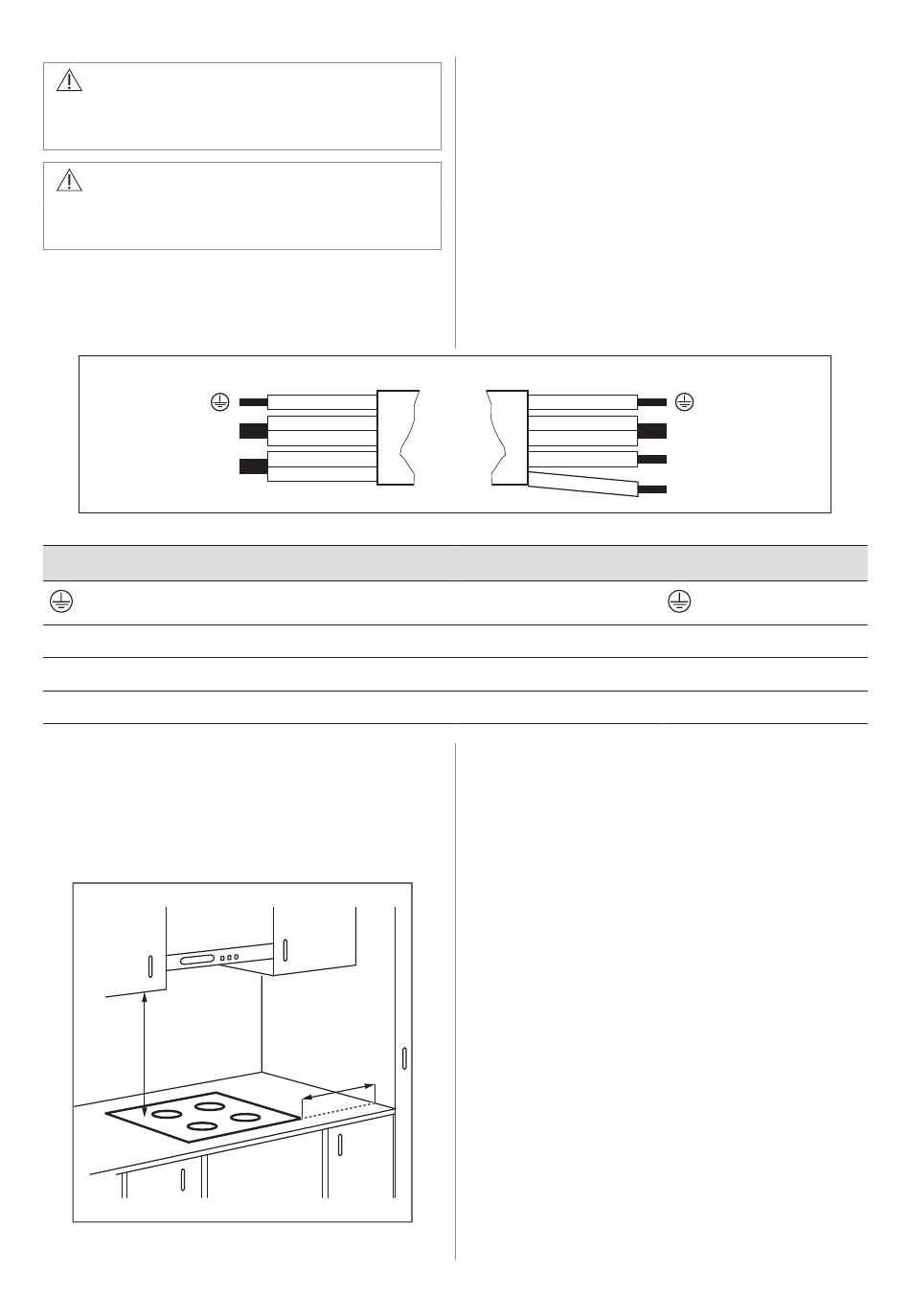

Kahefaasiline ühendus
1. Eemaldage kaabliotsa muhv mustalt ja
pruunilt juhtmelt.
N
L
Ühefaasiline ühendus – 220 - 240 V~
N
P
3.4 Monteerimine
Kui paigaldate pliidi õhupuhasti alla, vaadake
õhupuhasti paigaldusjuhistest, milline peab
olema seadmete vaheline minimaalne
kaugus.
min.
500mm
54 EESTI
220-240 V~
Roheline - kollane
Sinine ja sinine
Must ja pruun
min.
50mm
2. Eemaldage isolatsioon mustalt ja pruunilt
juhtmeotsalt.
3. Paigaldage uus 1,5 mm² kaabliotsa muhv
tavalisele kaabliotsale (vajalik on
spetsiaalne tööriist).
Kaabli ristlõikepindala 1,5 mm²
400V 2~N
Kahefaasiline ühendus – 400 V 2 ~ N
Roheline - kollane
Sinine ja sinine
Must
Pruun
Kui seade paigaldatakse sahtli kohale, võivad
seal olevad esemed toiduvalmistamise ajal
pliidi ventilatsiooni tõttu soojaks minna.
N
L1
L2
N
L1
L2
