3.2.3 Implantation
Afin que la température ambiante admissible du transmetteur ou du boitier de raccordement (ver-
sion séparée) ne soit pas dépassée et qu'une vidange correcte soit assurée, il convient de respecter
une certaine implantation.
A
T
T
D
T
T

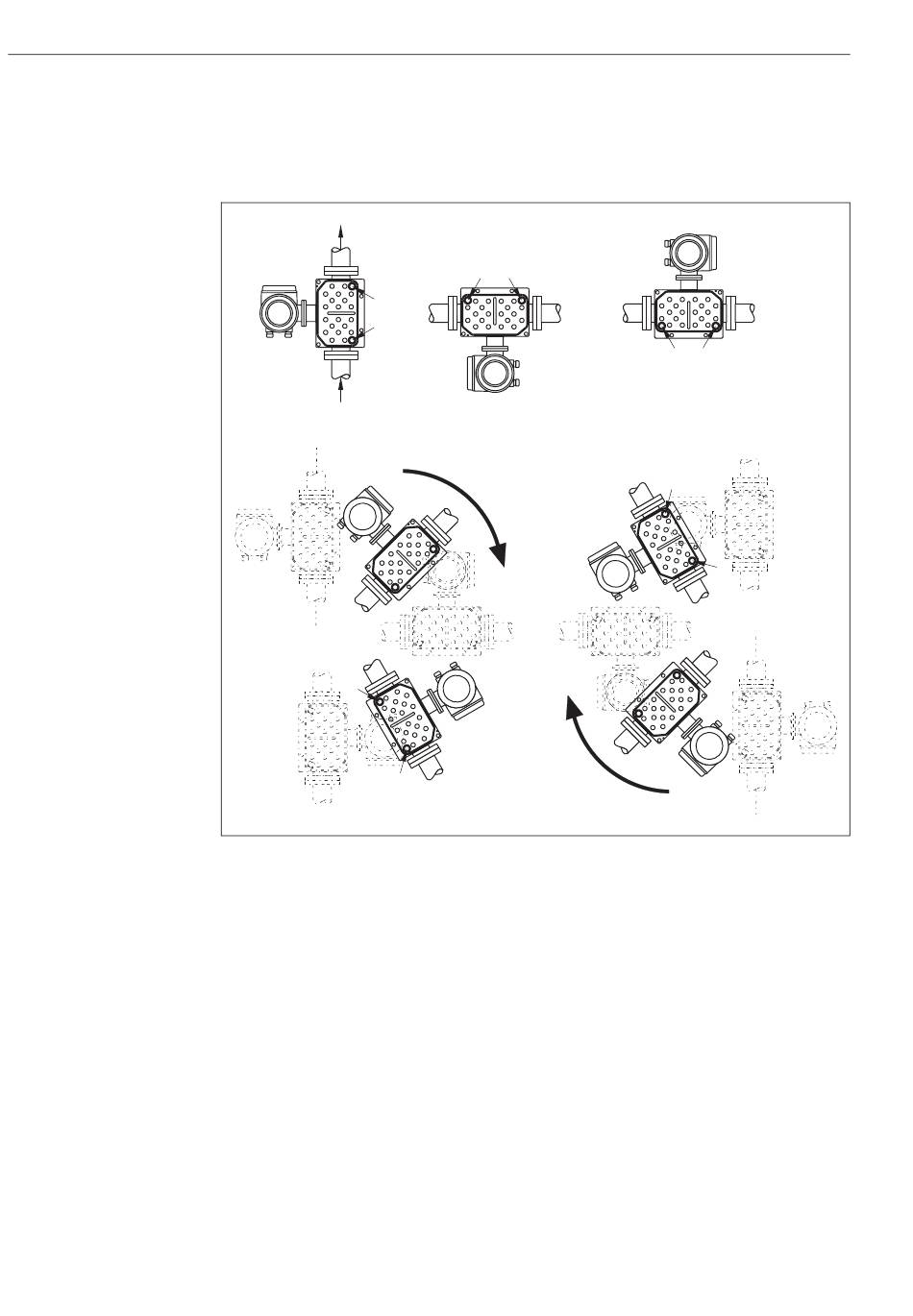

fig. 2 : Exemples d'implantation de la version compacte
A Implantation recommandée
Implantation idéale, conçue pour tous les produits de chauffage et toutes les gammes de température admissibles.
B Implantation avec restrictions
La vidange des enveloppes de réchauffage est seulement possible après leur démontage. Cette implantation est
déconseillée lors de l'utilisation de produits de chauffage ayant tendance à former de la condensation (par ex.
vapeur).
C Implantation avec restrictions
Déconseillée pour les produits de mesure à très hautes températures (>200 °C) - la température ambiante admis-
sible pour le transmetteur doit absolument être respectée. → page 11.
Implantation idéale lors de l'utilisation de produits de mesure à très basses températures.
D Implantation latérale recommandée sous certaines conditions, avec tête de capteur en haut.
Implantation en fonction de la température du produit, voir aussi C.
E Implantation latérale recommandée sous certaines conditions, avec tête de capteur en bas.
Implantation en fonction du produit de chauffage, voir aussi B.
B C
T T
E
Promass Enveloppe
T T
T
T
F06-8xxxxxxx-11-00-00-xx-000
