4.5 Dimensions enveloppe de réchauffage,
Promass M/I
I: DN 40, 50
M: DN 80
M: DN 8
I: DN 8, 15, 25
M: DN 15, 25,
40, 50

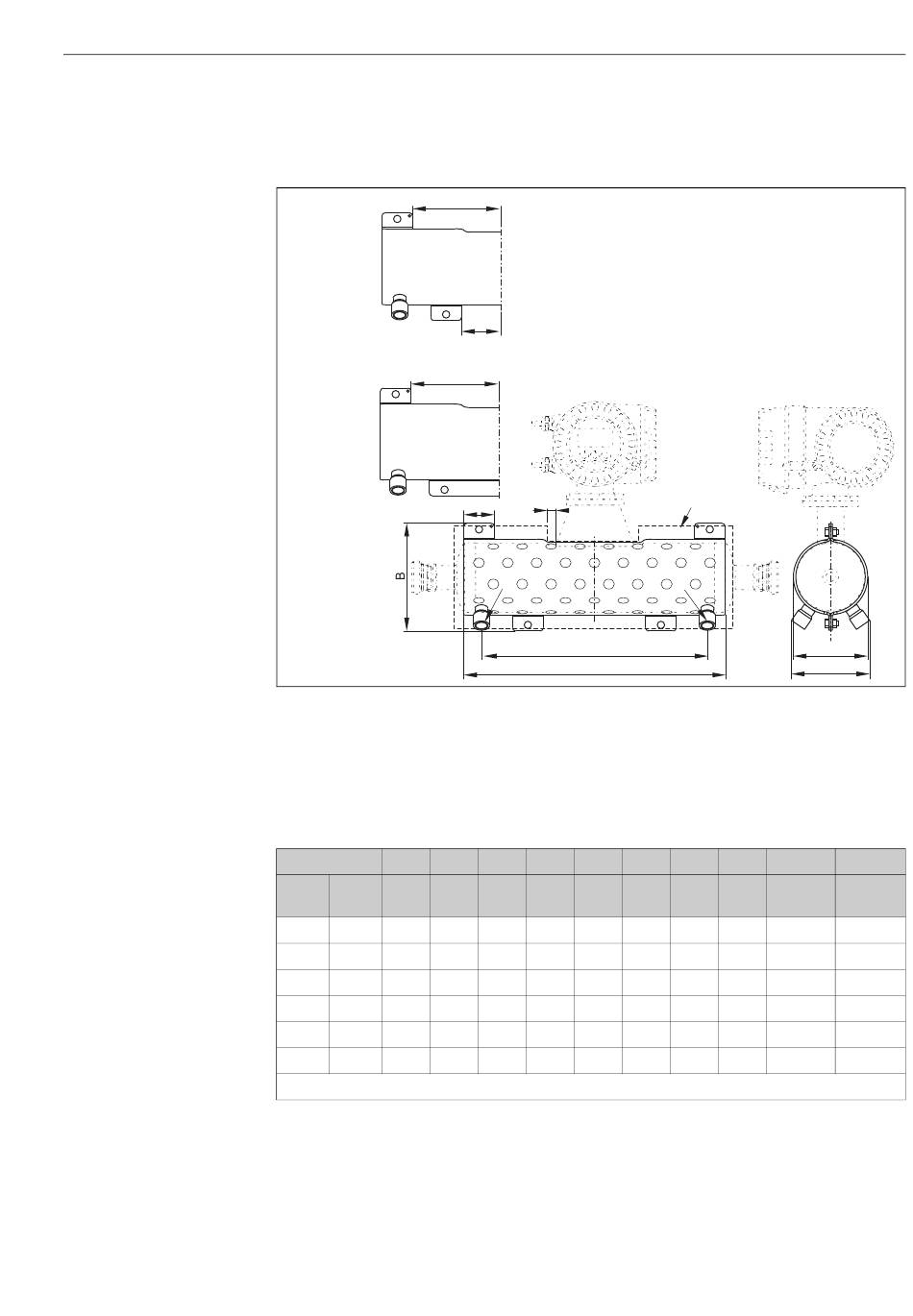

fig. 7 : Dimensions enveloppe de réchauffage/ Promass M/I
R Isolation par l'utilisateur (par ex. laine de roche)
S Distance de sécurité : min. 20 mm
Raccord process enveloppe de réchauffage selon tableau → page 13
T
4.5.1 Promass M
DN A
DIN ANSI
[mm] [mm]
[mm] [inch]
8 3/8" 255 121,5
15 1/2" 285 134,5
25 1" 310 141,5
40 1 1/2" 410 156,5
50 2" 542 169,5
80 3" 642 214
* par coque
F
H
F
Esc
- +
E
S
E
T
G
A
B C D E
[mm] [mm] [mm]
79 130 40
82 130 40
89 134 40
107,5 138 50
125 152 50
161 138 50
Caractéristiques techniques
R
T
F G H Poids*
[mm] [mm] [mm] [kg]
87,5 200 – 1
102,5 230 40 1
115 255 50 1,2
155 354 80 2
221 480 115 3
221 580 140 4,7
C
D
F06-8xMIxxxx-06-07-xx-xx-000
Volume*
[Litre]
0,5
0,5
0,5
0,1
0,2
0,3
