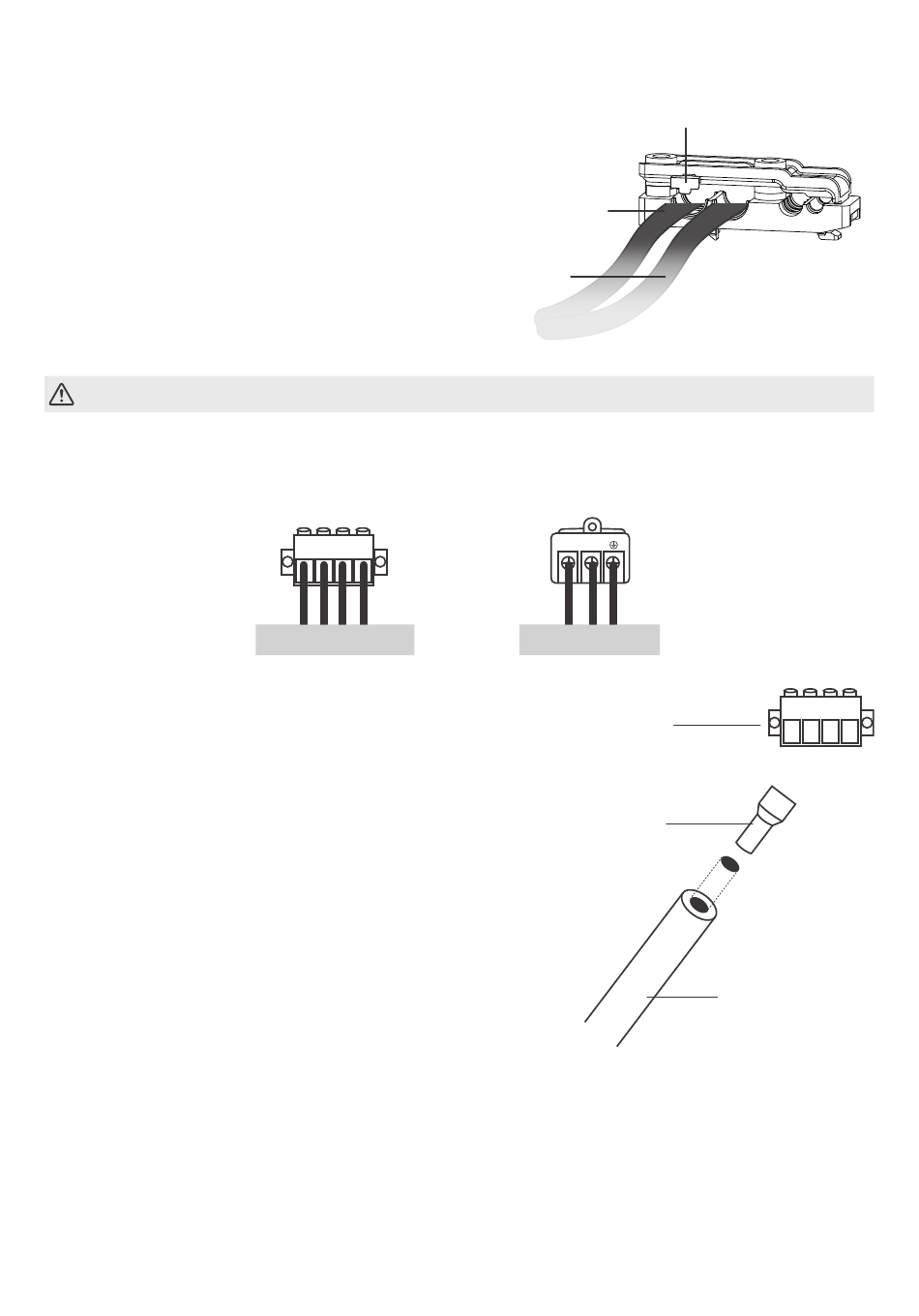

Câblage du système
• Veuillez sélectionner le trou
approprié pour serrer les câbles
comme indiqué dans le schéma
de droite. Si le câble n'est pas
suffisamment serré, veuillez utiliser
la boucle pour le soutenir.
MISE EN GARDE
• Connectez les câbles aux bornes, telles qu'identifiées, avec leurs numéros
correspondants sur le bornier des unités intérieure et extérieure.
• Pour le câblage de la prise de borne dans la
boîte de commande, le fil doit être serti sur
sa borne de sertissage avant le câblage.
Pour les prises de 230 V, la longueur de la
borne de sertissage doit être de 12 mm~
15 mm, et le couple utilisé pour fixer la vis
doit être de 0,4 N.m ~ 0,5 N.m.
Pour les prises de communication, la
longueur de la borne de sertissage doit être
de 8 mm~9 mm et le couple de serrage de la
vis doit être de 0,3 N.m ~ 0,5 N.m.
Notez que les vis des deux extrémités de
la prise de borne doivent être bien serrées.
Il est recommandé d'utiliser des bornes
annulaires pour le sertissage.
• Lors du câblage du réservoir d'eau, la longueur des câbles du terminal au
presse-étoupe du réservoir d'eau doit être :
de 140-160 mm pour le câble de connexion à l'unité extérieure,
de 180-200 mm pour le câble de connexion au chauffage électrique,
de 230-250 mm pour la connexion du fil de signal.
L
N S W
Vers unité extérieure
Câble de
chauffage
électrique
Câble
ODU-IDU
L
N
Alimentation
électrique
3. Vissez la
borne sur la
prise
2. Serrez la
borne de
sertissage de
la bague
23
Boucle
L
N S W
1. Retirez la partie
isolante sur le
câble
