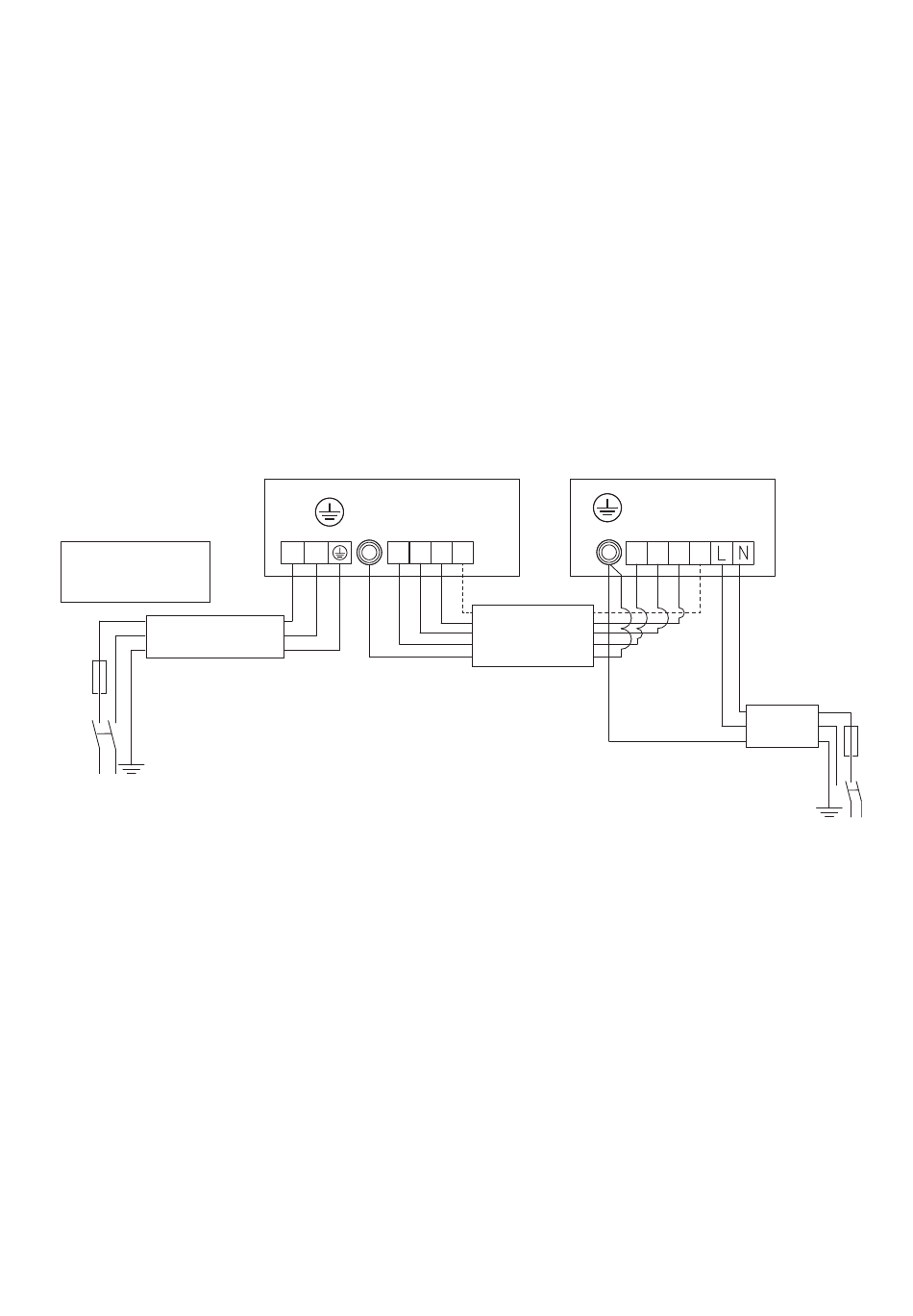

Schéma de câblage électrique
Les unités de réservoir d'eau ne peuvent être connectées qu'au système ECS. Les
unités doivent être connectées conformément aux schémas électriques pertinents,
en fonction du schéma d'alimentation applicable et des réglementations locales. Si le
réservoir et l'unité extérieure sont alimentés indépendamment, la ligne d'alimentation
électrique de chauffage doit être connectée.
Fonction de veille à faible consommation d'énergie :
Modèles applicables : Adapté uniquement aux unités extérieures 18K, si elles ne
sont connectées qu'à un seul réservoir ECS. Il n'est pas adapté aux scénarios où le
réservoir d'eau ECS et l'unité intérieure du climatiseur sont tous deux connectés à
l'ODU 18K en même temps. Lorsque l'unité extérieure 18K est uniquement connectée
au réservoir ECS, retirez le fil de court-circuit rouge au milieu des bornes W et L de
l'unité extérieure, et connectez le fil W du réservoir d'eau ECS à la borne W de l'unité
extérieure pour obtenir une fonction de veille à faible consommation d'énergie.
Description : Le modèle 18K correspond à M3OA-18HFN8-Q(HRU), et s'il n'y a pas de
câblage, le signal W est équivalent à la ligne L.
Unité de réservoir
Unité extérieure
DHW
L N S
L N
W
L N S
W
220-240V~ 50Hz
Alimentation
Communication
du réchauffeur
(Puissance IDU PCB)
CB
électrique du
(Connexion à l'unité
réservoir et de l'OU
ELB
extérieure voie-D)
Alimentation électrique
Terre
de l'unité extérieure
Terre
21
