Manuels Connexes pour Kaysun KCI-26 DMR11
Sommaire des Matières pour Kaysun KCI-26 DMR11
- Page 1 GUIDE D’ENTRETIEN Cassette 600x600 Multi-type KCI-26 DMR11 KCI-35 DR11 KCI-52 DMR11...
-
Page 2: Table Des Matières
SOMMAIRE 1. Informations générales pour les unités intérieures ..1 2. Caractéristiques ............. 2 3. Dimensions ..............4 4. Espace nécessaire à l’entretien (unité : mm) ....5 5. Schéma de câblage ............6 6. Plage de températures de fonctionnement....7 7. -
Page 3: Informations Générales Pour Les Unités Intérieures

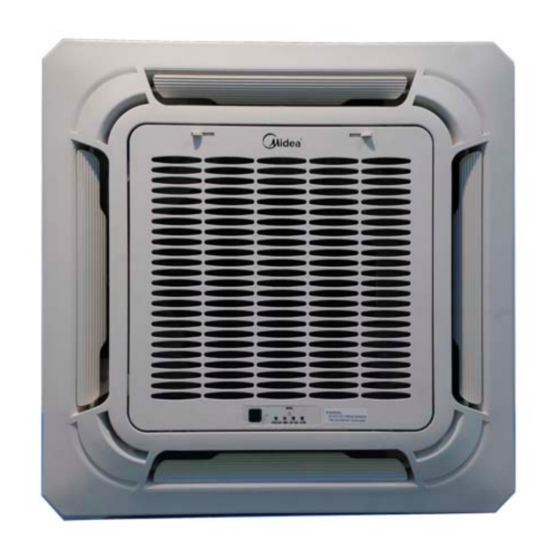

Informations générales pour les unités intérieures Cassette quatre voies (compacte) Modèle Cassette quatre voies (compacte) KCI-26 DMR11 KCI-35 DR11 KCI-52 DMR11... -
Page 4: Caractéristiques
2. Caractéristiques 2.1 Cassette quatre voies (compacte) ⑴ Nouveau panneau Ø La sortie d’air à 360º confère une sensation plus agréable. ⑵ Conception compacte La taille du boîtier (570×260×570 mm) est à peine inférieure au panneau de plafond ; le climatiseur est Ø... - Page 5 Ø L’air frais améliore la qualité de l’air, qui devient plus sain et plus agréable. frais Dimensions : Φ75 mm ⑸ Fonction passage d’air Ø Un emplacement est prévu pour la sortie d’air sur le côté de l’unité intérieure. Il permet de raccorder une conduite d’air des deux côtés vers les petites salles attenantes.
-
Page 6: Dimensions
Dimensions 3.1 Cassette quatre voies (compacte) Drain hole Gas side ( for Service ) Liquid side Body 4-install hanger 150 Distribution duct E-parts box 4-Screw hole (for install panel) Drain pipe Fresh air intake Wiring connection port Panel... -
Page 7: Espace Nécessaire À L'entretien (Unité : Mm)
Espace nécessaire à l’entretien (unité : mm) 4.1 Cassette quatre voies (compacte) -
Page 8: Schéma De Câblage
Schéma de câblage KCI-26 DMR11, KCI-35 DR11, KCI-52 DMR11... -
Page 9: Plage De Températures De Fonctionnement
Plage de températures de fonctionnement Température Refroidissement Chauffage Séchage Mode 17 ℃～32 ℃ 0 ℃～30 ℃ 17 ℃～32 ℃ Température ambiante 0 ℃～50 ℃ （-15 ℃～50 ℃： -15 ℃～24 ℃ 0 ℃～50 ℃ Température extérieure pour les modèles à système de refroidissement basse température) ATTENTION :... -
Page 10: Fonction Électronique
redémarre 30 secondes plus tard. Si cette fonction Fonction électronique de protection se déclenche 3 fois de suite, l’unité 7.1 Abréviation T1 : Température ambiante à l’intérieur s’arrête et le témoin lumineux s’allume pour indiquer la défaillance. T2 : Température évaporateur intérieur 7.3.5 Protection du module d'inverseur T2B : Température de la bobine de la sortie de l’échangeur de chaleur intérieur (ce capteur est... - Page 11 7.4.2 Mode refroidissement T1-Td 7.4.2.1 Règles de fonctionnement du ventilateur extérieur (H-L)*0.75+L (H-L)*0.5+L (H-L)*0.25+L 7.4.2.3 Protection T2 de basse température de l’évaporateur Si T2<4℃ pendant 250 s ou que T2<0℃, l’unité intérieure n’a pas de demande de capacité et ne recommencera à...
- Page 12 Setting fan ----T3 augmente est devient supérieure à TCDE1℃. T1-Td ℃ Actual fan speed speed H- （ H-=H-G) ----T3 reste supérieure à TCDE2℃ pendant H （ =H ） 80 secondes. H+(H+=H+G) M-(M-=M-Z) ----La machine fonctionne en mode dégivrage M(M=M) depuis 10 minutes. M+(M+=M+Z) L-(L-=L-D) Dégivrage :...
- Page 13 Appuyez sur le bouton plusieurs fois pour 7.4.7.2 Allumage minuterie climatiseur sélectionner la fonction requise, selon la séquence s’allumera automatiquement à l’heure programmée. suivante : 7.4.7.3 Extinction minuterie Le climatiseur s’éteindra Marche forcée auto→Refroidissement forcé→Arrêt automatiquement à l’heure programmée. 7.4.7.4 Allumage/Extinction minuterie Le climatiseur s’allumera automatiquement à...
- Page 14 faible vitesse (la fonction anti-vent froid est aura décalage 3 minutes après prioritaire sur ces fonctions). rétablissement de l’alimentation électrique. En mode Auto, après une heure de fonctionnement en mode économique, si le climatiseur fonctionne 7.4.10 Commande de la pompe de vidange mode refroidissement, température...
- Page 15 valeur de température mesurée par le capteur 7.4.12 Conflit de modes Les unités intérieures ne peuvent fonctionner en de température ambiante est isolée ; la fonction mode refroidissement et en mode chauffage détection d’erreur capteur simultanément. température ambiante sera invalide. Le mode chauffage est prioritaire.
