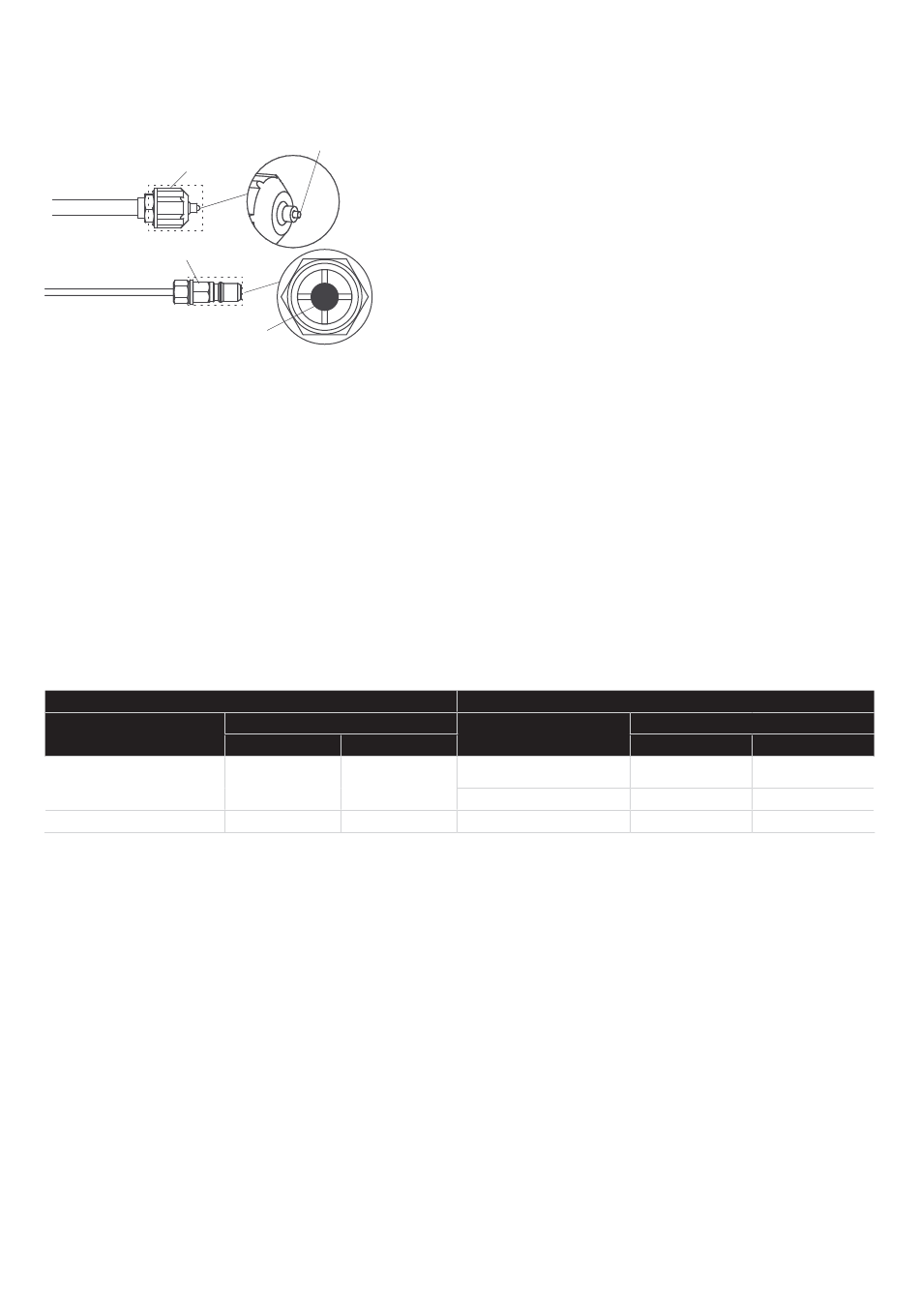

Connecteur A
Connecteur B
Pièce en forme
de croix
Tuyauterie de réfrigérant
Longueur de la tuyauterie de réfrigérant entre l'unité intérieure et l'unité
extérieure
REMARQUE : Pour des directives d'installation spécifiques, veuillez vous référer
à l'unité extérieure <Manuel du propriétaire et manuel d'installation>.
Taille de la tuyauterie de réfrigérant
Taille du raccordement de la tuyauterie de l'unité extérieure et de l'unité
intérieure
Unité extérieure
Modèle
M4OA-27HFN8-Q(HRU)
M3OA-18HFN8-Q(HRU)
L'installation de l'unité et la tuyauterie de réfrigérant doivent être conformes
aux réglementations locales et nationales applicables au réfrigérant conçu.
En raison du réfrigérant R32 et en fonction de la quantité finale de charge de
réfrigérant, une surface minimale au sol pour l'installation doit être considérée.
Si la quantité totale de charge de réfrigérant est <1,84 kg, il n'y a pas d'exigences
minimales supplémentaires en matière de surface au sol.
Charge de réfrigérant
Quantité de charge de réfrigérant
Veuillez vous référer au manuel d'installation et d'utilisation de l'unité extérieure
pour connaître la quantité de remplissage de réfrigérant.
Pointe rouge
saillante
Taille du tuyau
Tuyau de gaz
Tuyau de liquide
Ø 9,52(3/8 po)
Ø 6,35(1/4 po)
Ø 9,52(3/8 po)
Ø 6,35(1/4 po)
• Avant d'effectuer le raccordement de la
tuyauterie de réfrigérant, portez toujours
des gants et des lunettes de travail, et
rappelez-vous que les connecteurs A et B
ne doivent pas faire face à des personnes
directement.
• Continuez à appuyer sur la partie en
forme de croix du connecteur B avec
un outil pendant environ 5~10 secondes
jusqu'à ce que le point rouge
protubérant du connecteur A se rétracte
complètement.
• Retirez les connecteurs A et B, puis
effectuez la connexion de la tuyauterie
de réfrigérant entre l'unité d'intérieur et
l'unité d'extérieur.
Modèle
PLSX-190(30)/DN8-A
PBSX-100(30)/DN8-A
PBSX-100(30)/DN8-A
19
Unité d'intérieure
Taille du tuyau
Tuyau de gaz
Tuyau de liquide
Ø 9,52(3/8 po)
Ø 6,35(1/4 po)
Ø 9,52(3/8 po)
Ø 6,35(1/4 po)
Ø 9,52(3/8 po)
Ø 6,35(1/4 po)
