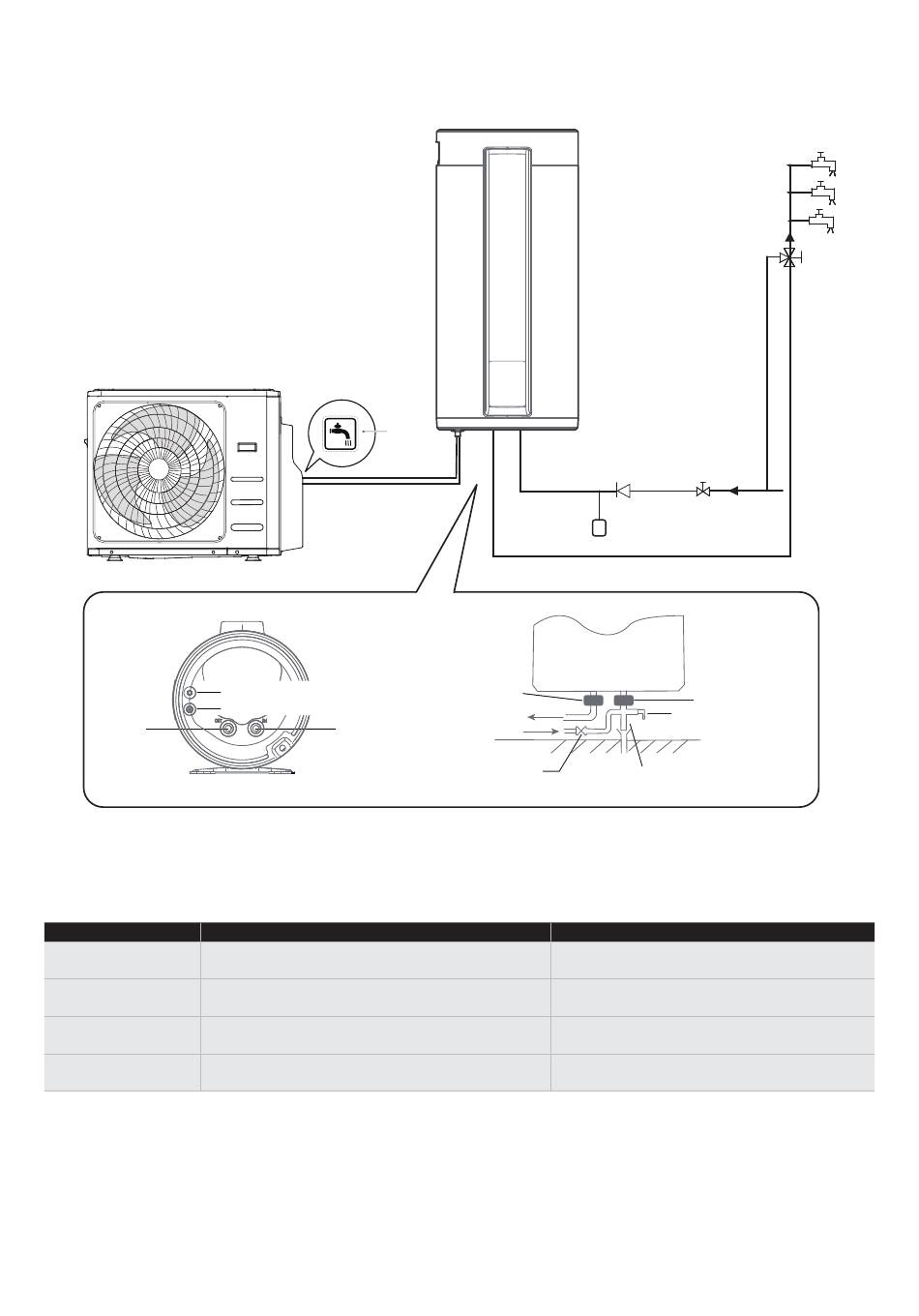

Système de tuyauterie
Avant de raccorder le tuyau du condenseur, veuillez retirer la mousse de
protection et vérifier l'effet de rétention de pression de l'azote.
Sortie d'eau
G1/2 po
(rouge)
Les accessoires suivants ne sont pas inclus à l'intérieur de l'emballage, pour
assurer le fonctionnement en toute sécurité du système de tuyauterie d'eau, les
clients doivent acheter et choisir eux-mêmes la configuration appropriée.
Accessoires
Vanne d'arrêt
L'interrupteur agit pour couper le passage de l'eau.
Vanne
Empêcher le refoulement dans la ligne d'eau.
unidirectionnelle
Maintient une pression d'alimentation en eau
Réservoir d'expansion
constante.
Vanne de limitation de
Empêche la température de l'eau sortante d'être trop
température
élevée.
Tuyaux d'entrée ou de sortie d'eau : La spécification du filetage d'entrée ou de sortie d'eau est G1/2 po
(filetage externe). Les tuyaux doivent être calorifugés. Pression statique externe au test 0,1 MPa.
Remarque :
• Aucun dispositif (vanne d'arrêt, réducteur de pression, etc. ) ne doit être placé entre
le groupe de sécurité et la conduite d'alimentation en eau froide du chauffe-eau.
ECS
SYMBOLE
Entrée du réfrigérant
Sortie du réfrigérant
Entrée d'eau
G1/2 po (bleu)
Fonction
Connecteur diélectrique
Sortie d'eau
Entrée d'eau
Vanne d'arrêt
Doit être installé, sélectionné en fonction du
diamètre du tuyau d'eau.
Doit être installé.
Installation recommandée, optionnelle selon la
spécification de 5 L.
Doit être installé, sélectionné en fonction du
diamètre du tuyau d'eau.
16
Vanne de limitation de température
REMARQUE :
La vanne de limitation de
température est requise
sur la borne d'utilisation
d'eau chaude.
G1/2''
G1/2''
Vanne
Eau du
d'arrêt
Vanne unidirectionnelle
robinet
Réservoir d'expansion 5 L pour
réservoir (si nécessaire)
Connecteur diélectrique
Vanne de sécurité
G1/2 po
(incluse dans
l'accessoire)
Tuyau de vidange
Description
