1.0 CONSIDERACIONES GENERALES
SOBRE EL SISTEMA
1.1 Indicaciones de uso
La serie MaxVenturi está concebida para ser utilizada en tratamientos de oxígeno de alto flujo,
donde se requiere suministrar oxígeno diluido. El oxígeno que suministra este dispositivo
es para pacientes adultos. Es un dispositivo médico de uso restringido para personal
debidamente capacitado y formado, bajo las instrucciones de un médico y en entornos de
atención sanitaria profesional, es decir, en instalaciones hospitalarias, de atención subaguda,
atención domiciliaria y transporte intrahospitalario. NO ESTÁ CONCEBIDO COMO UN DISPOSITIVO
DE SOPORTE VITAL.
q
w
e
r
t
9 8

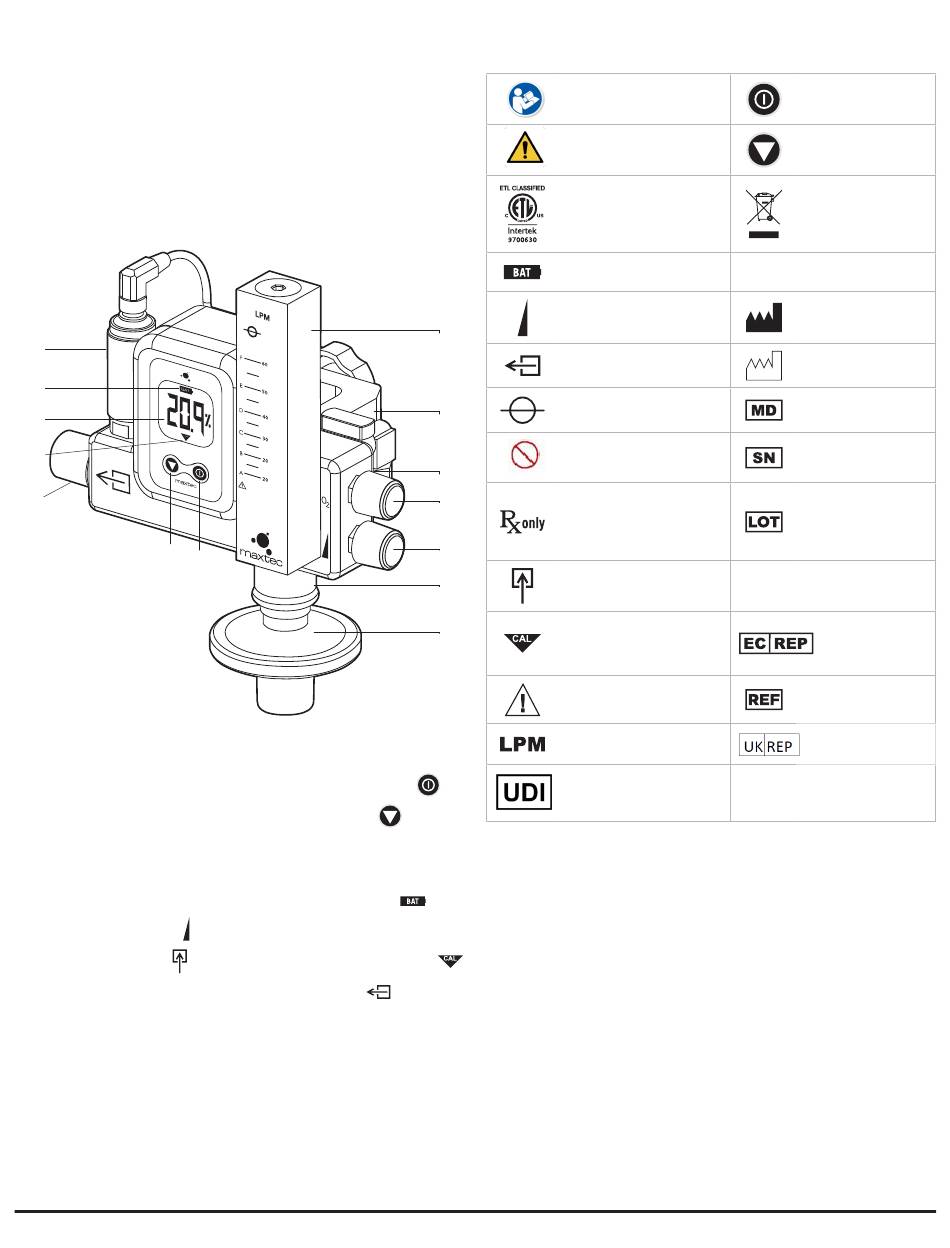

1.2 Identificación de los componentes
1
CAUDALÍMETRO
2
VÁLVULA DE OXÍGENO CONECTADA/
DESCONECTADA
3
ACCESORIO DE ENTRADA DE OXÍGENO
4
SELECTOR DE % DE OXÍGENO
5
SELECTOR DE CONTROL DE FLUJO
6
ENTRADA DE AIRE AMBIENTAL
7
FILTRO DE ENTRADA DE AIRE AMBIENTAL
WWW .MAXTEC .COM • (800) 748-5355
6 0
5 0
4 0
3 0
2 0
2 0
8
BOTÓN DE ENCENDIDO/APAGADO
9
BOTÓN DE CALIBRACIÓN
q
SENSOR DE OXÍGENO SERIE MAX-250
w
INDICADOR DE BATERÍA BAJA
e
PANTALLA DE 3,5 DÍGITOS
r
INDICADOR DE CALIBRACIÓN NECESARIA
t
SALIDA DEL PACIENTE
1.3 Guía de símbolos
Los siguientes símbolos y etiquetas de seguridad se encuentran en el MaxVenturi:
Siga las instrucciones de uso
Advertencia
Cumple la normativa ETL
Batería baja
Flujo ajustable
1
Salida del paciente
Lectura flotador
2
caudalímetro en el centro
NO
3
La legislación federal
4
(EE. UU.) limita la venta de
este dispositivo a un médico
5
o bajo su prescripción
6
Entrada de aire ambiental
7
Calibración necesaria
Precaución
Flujo en litros por minuto
Identificador único
de dispositivo
1.4 Funciones principales del producto
La función principal del MaxVenturi es suministrar una mezcla de gas de oxígeno y aire a un sistema de
humidificador térmico o directamente a un paciente. Uno de los principales accesorios del MaxVenturi
es un humidificador térmico Fisher & Paykel (MR850) y el sistema de interfaz de paciente de alto flujo
Optiflow y los circuitos Comfort Flo® (2415 y 2416) con el humidificador térmico Hudson RCI® Neptune®
(425-00). Hay otros circuitos de interfaz de paciente, que se indican en la sección 2.5, que también se
pueden utilizar con el MaxVenturi.
El caudalímetro del MaxVenturi está etiquetado para compensar la contrapresión del sistema de humid-
ificación/interfaz del paciente.
•
La escala numerada del caudalímetro, que corresponde a la velocidad de flujo
compensado para el sistema Optiflow de Fisher & Paykel y el humidificador térmico
Hudson RCI® Neptune®.
•
La escala alfabética del caudalímetro, que corresponde a las velocidades de flujo de los
demás circuitos de interfaz de paciente que figuran en el gráfico de la Sección 2.5.
55
Botón de encendido/
apagado
Botón de calibración
No tirar a la basura.
Seguir las directrices
locales para su
eliminación
%
Porcentaje
Fabricante
Fecha de fabricación
Dispositivo médico
Número de serie
Código de lote
Clasificación de
IP33
protección
Representante
autorizado en la
Comunidad Europea
Número de catálogo
Persona responsable
en el Reino Unido
ESPAÑOL
