1
2
3
4
5
Éléme
Composant
nt
1
Tubulure d'éva-
cuation de l'air
2
Piège à bulles
3
Capteurs de
pression
4
Tubulure de la
pompe
5
Collecteur d'en-
trée
6
Tubulure d'en-
trée de la
colonne
7
Tubulure de
sortie de la
colonne
8
Capteurs de
pression
ÄKTA ready Mode d'emploi 28960345 AG
6
Étiquette
Description
1
S/O
Débit d'air vers et depuis le piège à bulles. Contrôlé
manuellement par le bouton AIR VENT (Évacuation de
l'air) jusqu'à la vanne HV-301.
AT-221
Permet d'élimination de l'air des tampons et de
l'échantillon. Manuellement rempli avec du liquide en
appuyant sur le bouton AIR VENT (Évacuation de l'air)
(l'air est évacué).
PT-111
Mesure la pression après la pompe. Partie du contrôle
de sécurité de la pression haute.
1
S/O
Entrée de liquide à l'aide d'une pompe péristaltique.
XV-001 à
Collecteur pour l'entrée de liquide. Les six entrées
XV-006
correspondent aux vannes XV-001 à XV-006.
1
S/O
Connexion à l'entrée de la colonne.
1
S/O
Connexion à la sortie de la colonne.
PT-112
Mesure la pression en aval de la colonne. Partie du
contrôle de sécurité de la pression moyenne.
3 Description du système

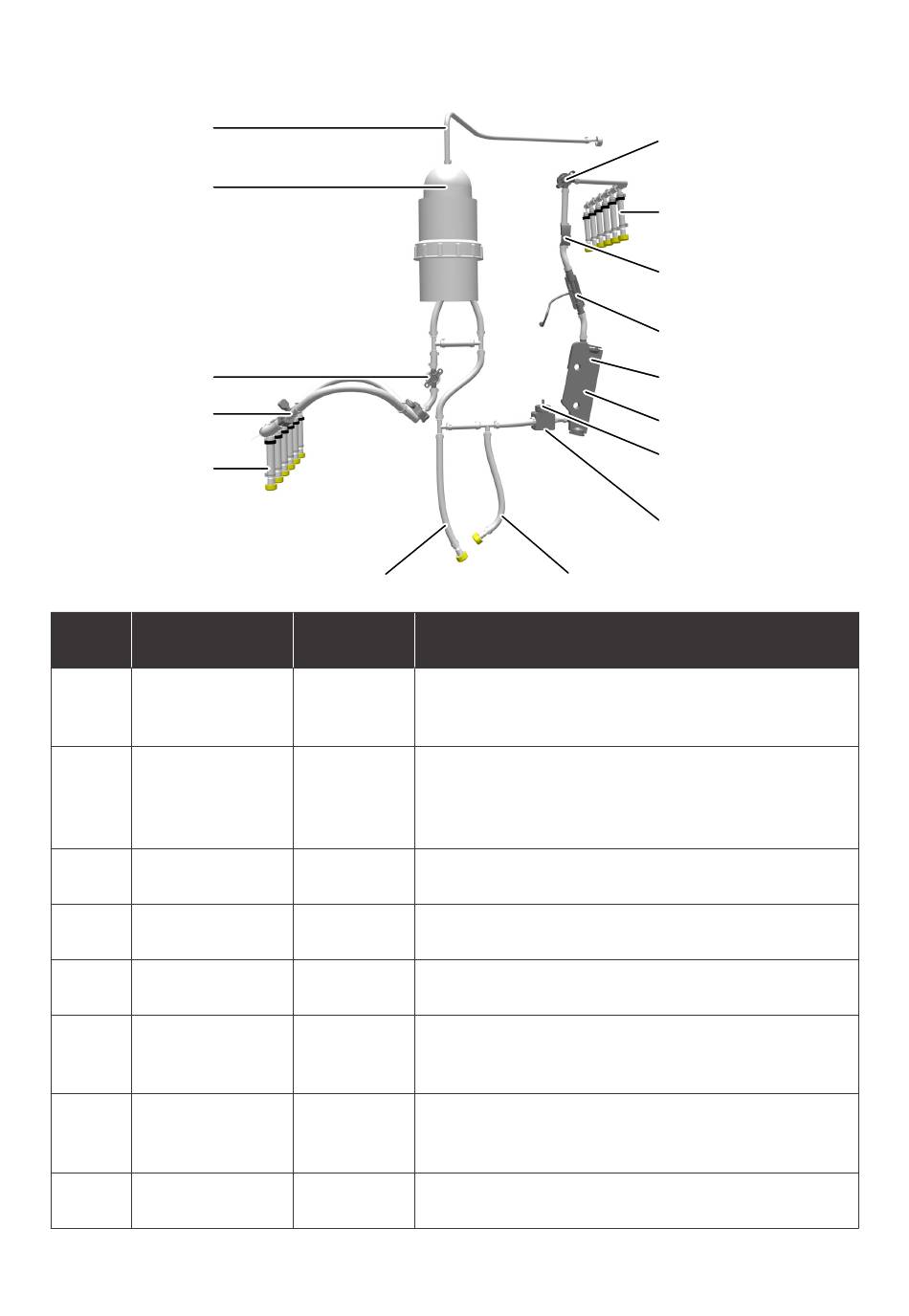

3.5 Kits de circuit fluidique
3.5.1 Vue d'ensemble du kit de circuit fluidique
15
14
13
12
11
10
9
8
7
42
