MVQ301 ZZ0686 ZZ0687 ZZ0688
5 Fonction
La fonction principale de l'appareil consiste à régler un degré d'ouverture déterminé sur une vanne. Le
degré d'ouverture doit se concevoir comme position quelconque entre les positions Close et Open
apprises. L'appareil compare la valeur de consigne à la valeur effective. En cas d'écarts, l'appareil
pilote les électrovannes, ce qui a pour effet de déplacer un actionneur 1/4 de tour et la vanne
raccordée à celui-ci dans une direction correspondante.
5.1 Signalisation de position
L'appareil mesure la direction du champ magnétique généré depuis la came porte-drapeaux et
calcule, à partir de là, un signal d'angle univoque.

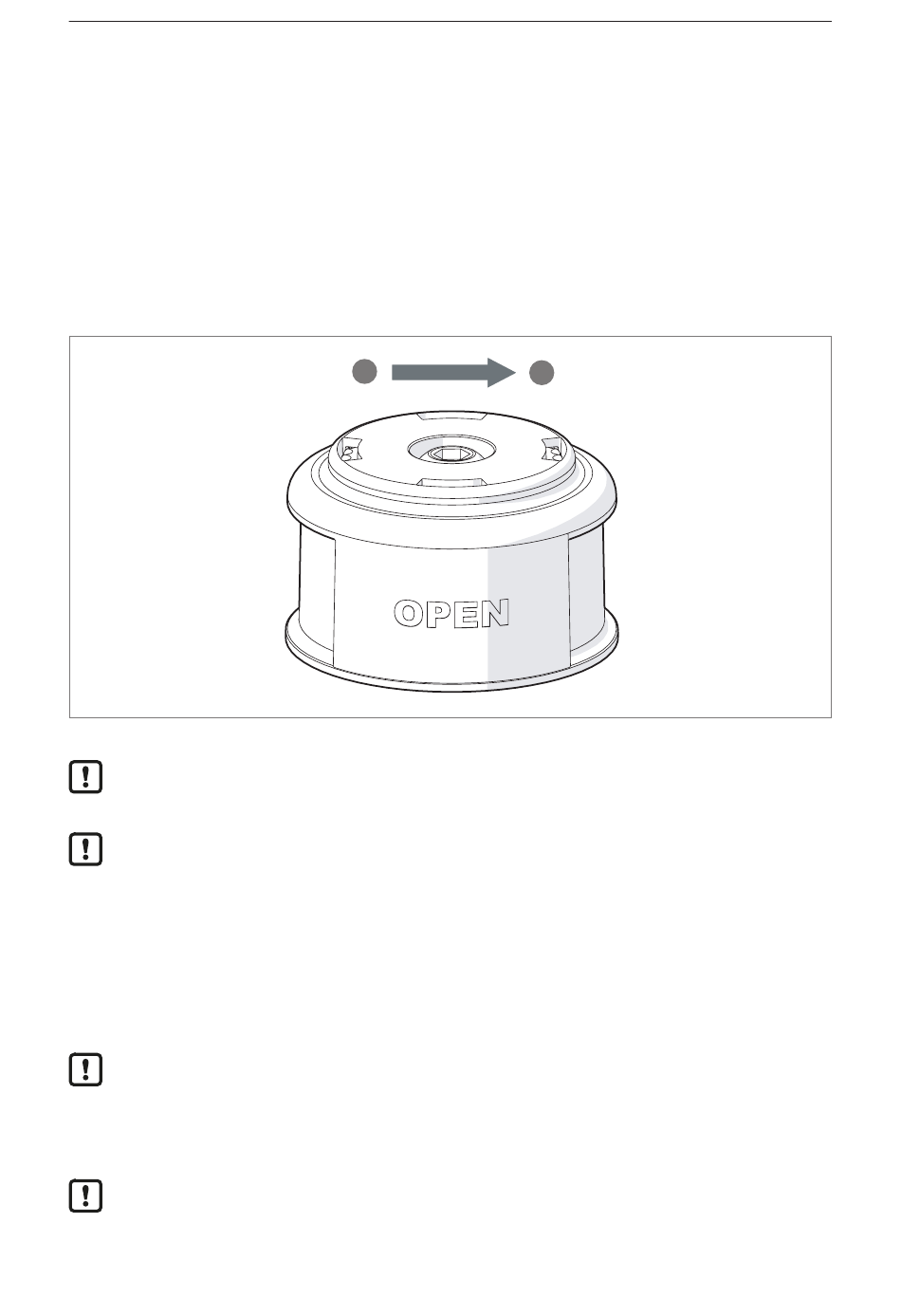

Fig. 2: Signalisation de position
Les matériaux ferromagnétiques comme le fer, les aimants permanents et les champs
magnétiques dans l'environnement de l'appareil et/ou de la came porte-drapeaux peuvent
influencer et fausser le signal.
La précision et la linéarité du signal peuvent être compromises par les facteurs suivants :
- La distance entre la came porte-drapeaux et l'appareil est trop grande.
- L'appareil n'est pas monté en position médiane par rapport à la came porte-drapeaux.
5.1.1 Plage de signal
L'appareil fournit une valeur de mesure [PDV] qui correspond au degré d'ouverture de la vanne avec
une résolution de 0,1 %. 0 % correspond à la position Close, 100 % correspond à la position Open,
qui a été déterminée pendant l'autocalibrage.
Si l'appareil affiche, après l'autocalibrage, 0 % et Close alors que la vanne est ouverte, il faut
modifier le sens de rotation au moyen du paramètre [Sens de rotation].
La plage de valeurs est élargie de 10 % respectivement au-delà des positions finales déterminées,
afin de tenir compte des tolérances et de l'usure. C'est pourquoi l'appareil délivre des valeurs de
mesure de -10 à 110 %.
Sans autocalibrage, l'appareil délivre [No Data] (32764) comme valeur de substitution.
8
Positionneur pour vannes industrielles 1/4 de tour
