Positionneur pour vannes industrielles 1/4 de tour
5.3.4 Sens d'approche
Par l'indication du sens d'approche, l'appareil évitera dans la mesure du possible les dépassements
dans un sens.
•
En cas de réglage [From open], l'appareil essaie de ne pas franchir la plage cible vers le bas
pendant la régulation Ò Fig. 5.
•
En cas de réglage [From close], l'appareil essaie de ne pas franchir la plage cible vers le haut
pendant la régulation Ò Fig. 4.
•
En cas de réglage par défaut [Quelconque], l'appareil régule dans le sens qui paraît le plus efficace
sur la base de la valeur effective en cours.
%
100 (Open)
0 (Close)
Valeur de consigne
Régulation idéale
Dépassement de la bande morte
[From open]
[From close]

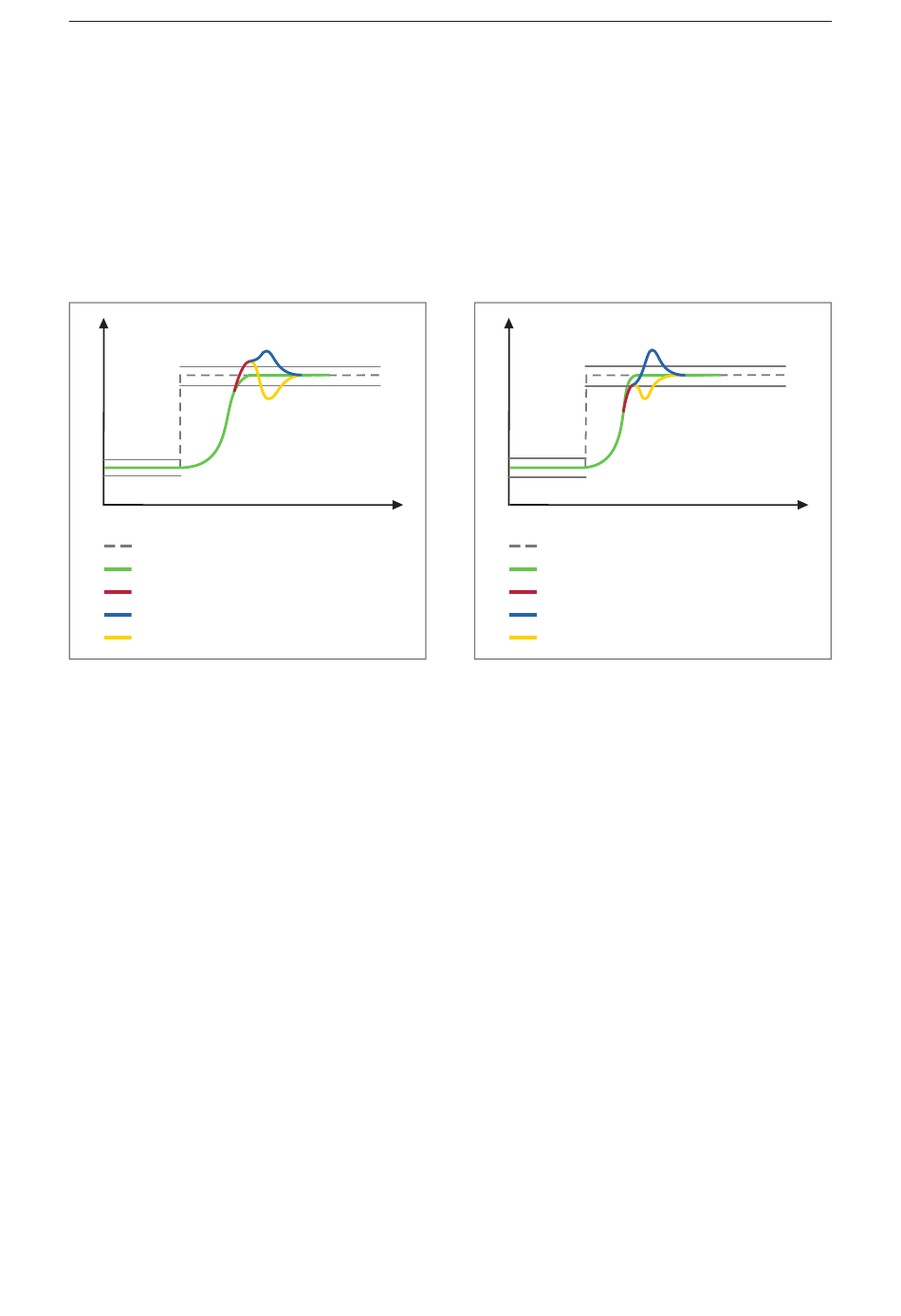

Fig. 4: Approche en cas de franchissement vers le haut de
la bande morte
5.3.5 Temporisation du réajustement
Une différence de régulation déclenche un réajustement de la valeur effective. Elle peut être causée
par exemple par des perturbations telles que des impulsions de pression dans la tuyauterie. Pour
masquer ces perturbations de courte durée, il est possible de temporiser le réajustement. Idéalement,
après la perturbation, la valeur effective se trouve de nouveau dans la bande morte, si bien qu'un
réajustement n'est pas nécessaire.
5.3.6 État sûr (Safe state)
En cas de défaut, il peut être avantageux de déplacer la vanne dans une position déterminée afin
d'éviter les perturbations dans le process ou les dangers. Selon l'application et l'architecture du
système, il est utile de définir comme état sûr un état de la vanne (Open, Close, Hold) ou un schéma
déterminé de la commande d'électrovannes (Both SV, SV1, SV2, NoSV).
Les défauts suivants entraînent l'état sûr :
•
Interruption de la communication pendant plus de 2 s
•
Données process non valides [PD_invalid]
•
Lors de la régulation à une valeur de consigne, la bande morte n'est pas atteinte dans le temps
spécifié [Position Control Timeout] (par défaut : désactivé)
•
Valeur limite dépassée pour la détection de vibrations (par défaut : désactivé)
•
[PD_out] donne la valeur de substitution [Se mettre dans l'état sûr] (32764) désactivé
L'état sûr est indiqué comme défaut sur la LED RVB par un clignotement rouge. La position de la
vanne peut être consultée sur la came porte-drapeaux ou sur les LED d'état.
%
100 (Open)
t
0 (Close)
Valeur de consigne
Régulation idéale
Dépassement de la bande morte
[From open]
[From close]
Fig. 5: Approche en cas de franchissement vers le bas de la
plage morte
MVQ301 ZZ0686 ZZ0687 ZZ0688
t
11
