Positionneur pour vannes industrielles 1/4 de tour
6 Montage
u Mettre l'installation hors tension pendant le montage.
u S'assurer que la machine est à l'arrêt.
u Ne pas activer l'actionneur pendant le montage.
u Écarter les sources parasites potentielles (aimants, sources thermiques, etc.).
Les actionneurs pneumatiques peuvent générer des couples et forces très élevés.
w Risque de blessure / risque d'écrasement.
De l'air comprimé peut se trouver dans les chambres de l'actionneur même si l'alimentation en
air comprimé est coupée. L'air qui sort à grande vitesse peut provoquer du bruit ou propulser
des pièces.
u Avant le démontage de la plaque d'étranglement ou de l'électrovanne, s'assurer que toutes
les chambres de l'actionneur sont hors pression. Comme alternative : Dévisser très
lentement la plaque d'étranglement ou l'électrovanne et laisser s'échapper l'air comprimé
piégé.
7

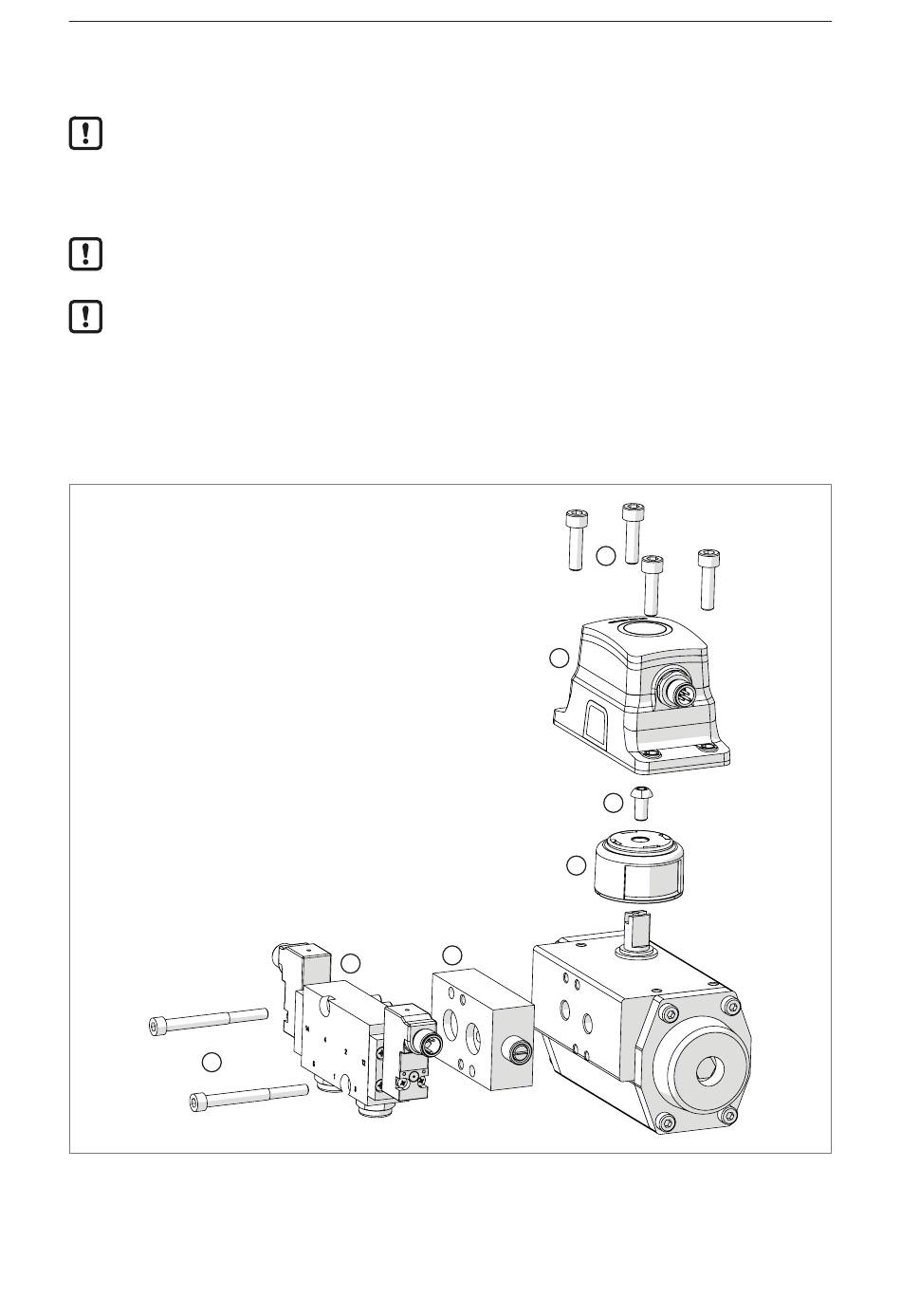

Fig. 6: Aperçu
1 :
Vis à six pans creux 4 x M5 x 16
3 :
Vis à six pans creux 1 x M6 x 12
5 :
Plaque d'étranglement
7 :
Vis à tête cylindrique 2 x M5 x 45
5
6
2 :
Capteur et unité de régulation MVQ301
4 :
Came porte-drapeaux
6 :
Électrovanne
MVQ301 ZZ0686 ZZ0687 ZZ0688
1
2
3
4
