MVQ301 ZZ0686 ZZ0687 ZZ0688
6.1 Montage MVQ
6.2 Montage de l'électrovanne et de la plaque d'étranglement
u Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques.
u Les travaux de montage ne sont permis qu'après une interruption préalable de l'alimentation en air
comprimé.
Respecter l'ordre d'installation suivant (désinstallation en ordre inverse) :
1. Fixation mécanique
2. Raccordement électrique et pneumatique
3. Mise sous tension
4. Activation de l'alimentation en air comprimé
u Lors du montage, s'assurer de la présence et du positionnement correct des joints d'étanchéité
prémontés dans l'électrovanne et la plaque d'étranglement sur les connexions 2 et 4.
u En cas d'utilisation de silencieux, s'assurer que ceux-ci sont correctement montés.
ATTENTION
Danger lié au bruit
Alimentation en air comprimé autorisée uniquement après un montage correct de tous les
tubes pneumatiques et avec des silencieux montés sur les échappements ou des
échappements collectés.
w Le fonctionnement sans tubes pneumatiques et avec des échappement à l'air libre peut
aboutir à un niveau de bruit nuisible à la santé.
Pour un fonctionnement impeccable de la régulation, les papillons qui régulent l'air
d'échappement pendant l'ouverture et la fermeture doivent être réglés de telle sorte que le
déplacement maximal possible lors de l'ouverture et de la fermeture soit de > 3 s. Selon
l'application et le débit massique qui traverse la vanne, un temps de déplacement plus long
peut être nécessaire pour éviter les dommages au niveau de l'installation.
18
3
2
1
Positionneur pour vannes industrielles 1/4 de tour

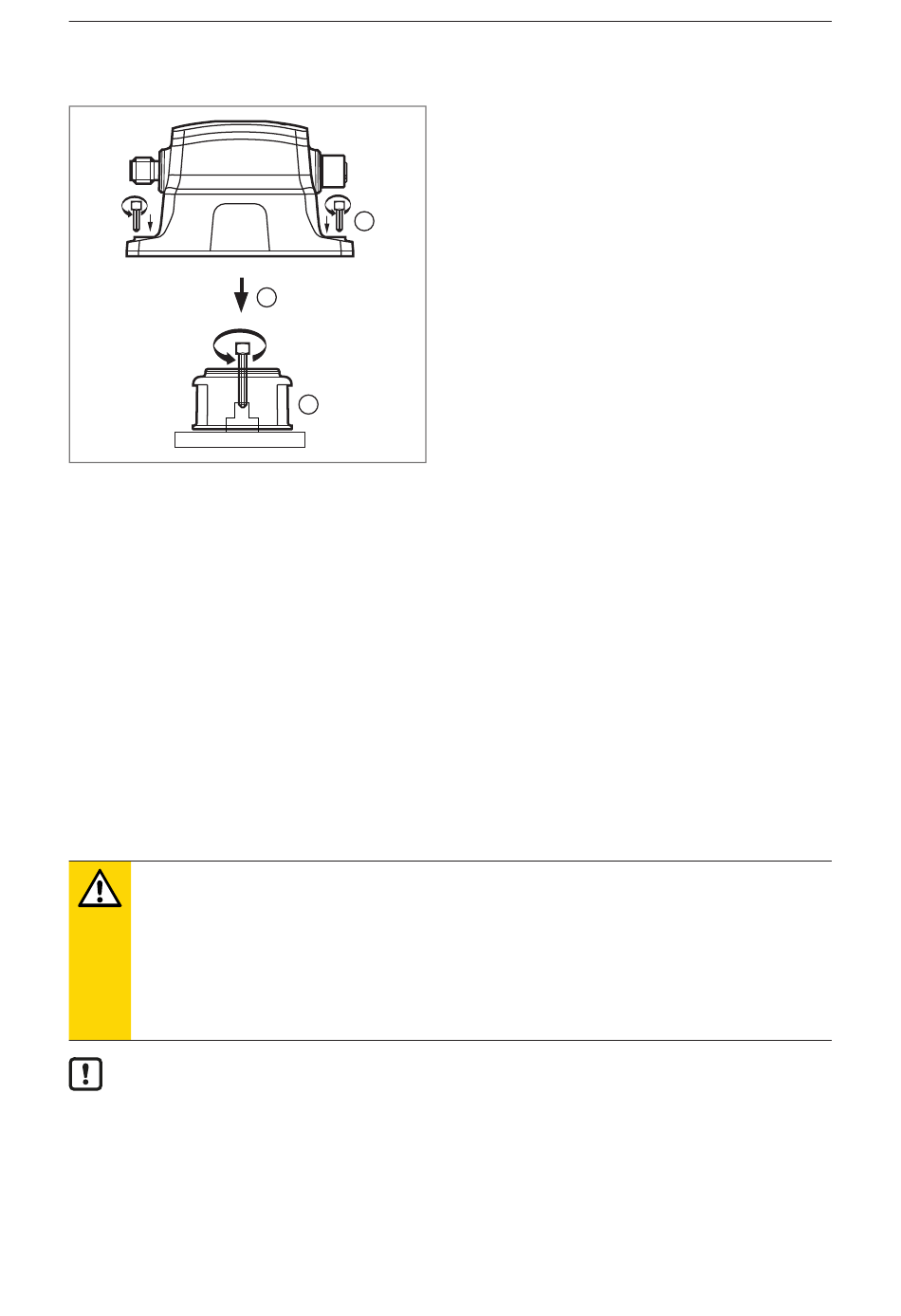

1. Utiliser les deux encoches du bas de la came
porte-drapeaux comme aide au montage pour
un positionnement exact sur l'arbre. Aligner la
came porte-drapeaux.
La came porte-drapeaux est orientable, la
surface jaune avec l'inscription "open" indique
la position réglée dans la fenêtre.
Monter la came porte-drapeaux sur la tête de
vanne avec la vis fournie, couple de serrage
1,2 Nm.
2. Mettre le détecteur sur la came porte-
drapeaux.
3. Fixer le détecteur sur le corps de l'actionneur
à l'aide des vis fournies, couple de serrage
1,5 Nm. Selon l'interface mécanique, utiliser
une platine de montage optionnelle si
nécessaire.
