5.3.1 Plage de fonctionnement
La plage de fonctionnement correspond à l'étendue de déplacement de l'actionneur ou de la vanne.
Pendant l'autocalibrage, les limites de la plage de fonctionnement sont déterminées.
Sans autocalibrage, l'appareil n'a pas de plage de fonctionnement.
w L'appareil ne peut pas exécuter sa fonction.
L'étendue de la plage de fonctionnement doit être de minimum 50° et de maximum 300°.
Si l'appareil affiche, après l'autocalibrage, 0 % et Close alors que la vanne est ouverte, il faut
modifier le sens de rotation au moyen du paramètre [Sens de rotation].
In Position
SC1.2
SC1.1
0 %

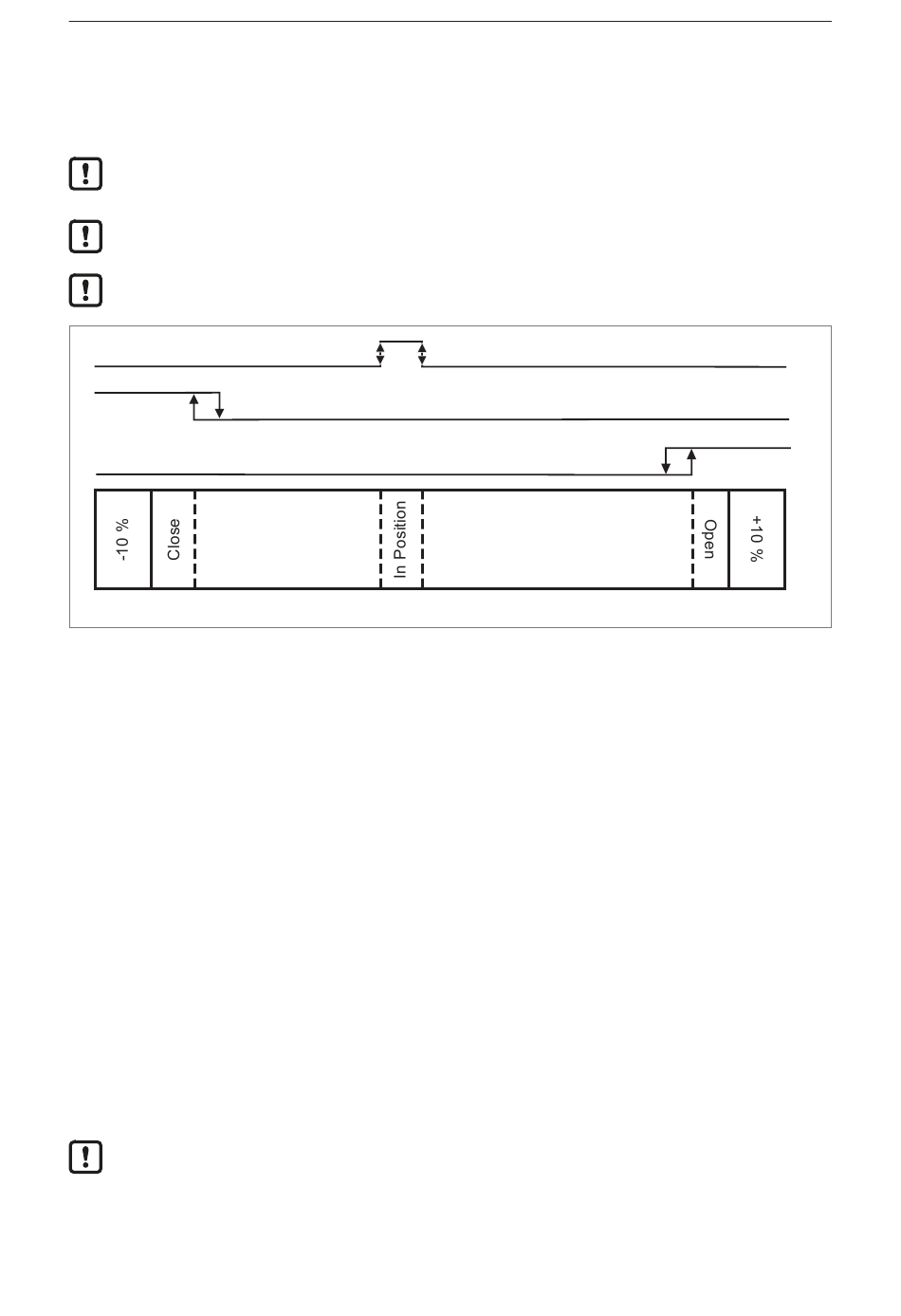

Fig. 3: Plage de fonctionnement
Les limites déterminées de la plage de fonctionnement sont élargies de 10 % respectivement afin de
tenir compte de l'usure, des tolérances et des effets de température.
5.3.2 Tolérance de bande morte
La tolérance de bande morte définit l'écart admissible de la valeur effective par rapport à la valeur de
consigne.
Si la valeur effective s'écarte de la valeur de consigne réglée sans sortir de la tolérance de bande
morte pendant la régulation, la régulation est suspendue jusqu'à ce que l'écart soit de nouveau plus
grand que la tolérance de bande morte définie.
5.3.3 Limites de fermeture étanche
Aux limites de la plage de fonctionnement, une régulation de position n'est pas opérante pour
l'ensemble du process. Cela est dû au fait que soit la vanne se trouve dans la zone du joint
d'étanchéité, soit un changement du degré d'ouverture n'a que peu d'incidence sur la section
transversale ouverte dans la vanne.
Dans ces cas, les limites de fermeture étanche peuvent être réglées en conséquence afin de
désactiver la régulation. Il existe 2 limites de fermeture étanche indépendantes pour Open et Close.
Si la valeur de consigne est située entre la limite de fermeture étanche et la position finale associée,
l'appareil n'essaiera pas d'atteindre la valeur de consigne. Au lieu de cela, la vanne sera mise dans la
position finale correspondante et maintenue dans cette position.
Tant que les limites de fermeture étanche sont actives, les électrovannes restent sous tension.
10
Positionneur pour vannes industrielles 1/4 de tour
