Positionneur pour vannes industrielles 1/4 de tour
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel
électrique.
Alimentation en tension selon TBTS, TBTP.
u Mettre l'installation hors tension.
u Raccorder l'appareil comme suit :
OUT SV2
2
1
5
GND SV
3
4
OUT SV1

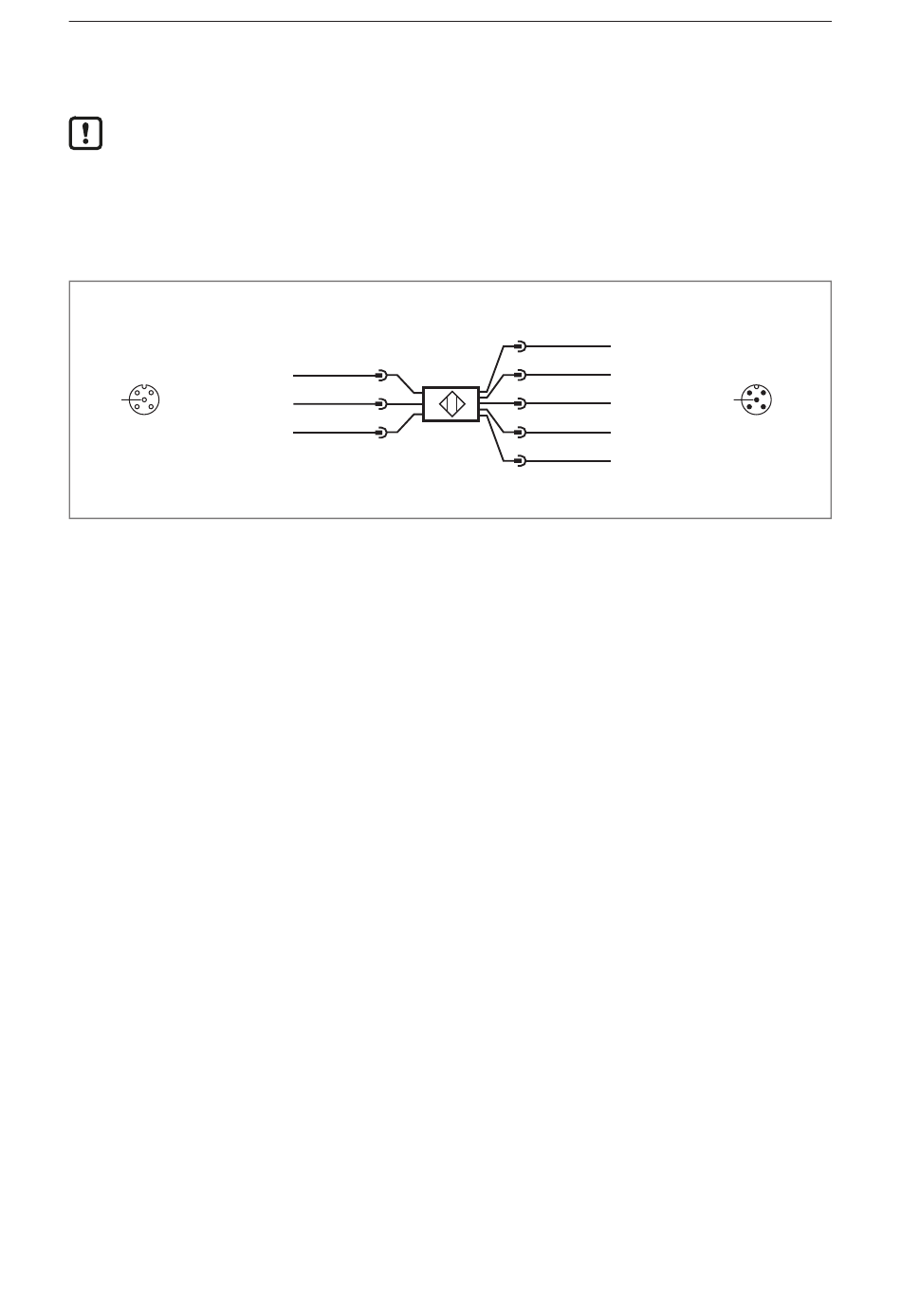

Fig. 10: Schéma de branchement
2 :
OUT SV2
3 :
GND SV = L- (UA)
4 :
OUT SV1
u Observer les remarques sur le raccordement IO-Link !
L'appareil contient des composants qui peuvent être endommagés ou détruits par une décharge
électrostatique (ESD).
u Respecter les mesures de sécurité nécessaires contre les décharges électrostatiques !
L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils
individuels, des éléments de connexion utilisés et des bouchons correspondants.
Les connecteurs M12 dans l'appareil correspondent aux exigences d'étanchéité de la norme
EN61076-2-101. Afin de garantir l'indice de protection, seuls des câbles certifiés selon cette norme
doivent être utilisés. L'installateur du système est tenu d'assurer l'étanchéité des câbles coupés par
lui-même.
u Effectuer le vissage selon les indications du fabricant du câble, un couple de serrage max. de 0,8
Nm est admissible.
u Placer verticalement le connecteur M12 lors du montage afin d'éviter que l'écrou moleté
endommage le filetage.
u En fonction des conditions de montage, équiper les câbles d'une protection contre la traction pour
éviter toute contrainte inadmissible sur les points de montage et les connexions M12.
u Vérifier le bon positionnement et le montage correct des connecteurs M12. Si ces instructions ne
sont pas suivies, l'indice de protection spécifié ne peut pas être garanti.
Pour applications UL :
u Utiliser uniquement des câbles certifiés UL de catégorie CYJV ou PVVA avec une température
minimale de 80°C (75°C à une température ambiante maximale de 40°C) pour raccorder l'appareil
et les dispositifs IO-Link.
Les interfaces de communication sont isolées entre elles et par rapport aux surfaces facilement
accessibles de l'appareil avec une isolation de base selon EN61010-1 (circuit secondaire avec max.
30 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II). Elles sont conçues
pour un environnement réseau 0 selon CEI TR62102.
1
5
2
2
3
4
4
3
1 :
Alimentation capteur (US) L+
2 :
Alimentation actionneur (UA) L+
3 :
Alimentation capteur (US) L-
4 :
IO-Link
5 :
Alimentation actionneur (UA) L-
MVQ301 ZZ0686 ZZ0687 ZZ0688
L+ (US)
L- (UA)
1
5
L+ (UA)
4
IO-Link
L- (US)
2
3
21
