MVQ301 ZZ0686 ZZ0687 ZZ0688
3 Usage prévu
L'appareil surveille et régule en continu la position d'un actionneur 1/4 de tour qui actionne
typiquement une vanne, par exemple une vanne à boisseau sphérique ou une vanne à clapet. La
vanne peut être utilisée pour réguler par exemple le débit, le niveau ou le refroidissement.
3.1 Applications
Les vannes de process automatisées sont typiquement ouvertes ou fermées par des actionneurs
pneumatiques. L'appareil mesure la position de l'actionneur et la compare avec une valeur de
consigne. En fonction de la différence de régulation, des électrovannes sont actionnées, sachant que
l'actionneur est soumis à de l'air comprimé et se déplace dans une direction jusqu'à ce que la
différence de régulation soit équilibrée autant que possible.
L'appareil peut être utilisé sur des actionneurs à simple ou à double effet. Selon l'actionneur, il
convient d'utiliser une électrovanne 3 voies appropriée. Pendant l'autocalibrage
Autocalibrage / 12), l'appareil détecte quel schéma de sortie des électrovannes entraîne l'ouverture,
la fermeture et l'arrêt.
Si la vanne doit adopter une certaine position à l'état hors énergie, par exemple en cas de
panne de courant ou d'air comprimé, il convient d'utiliser des actionneurs et électrovannes à
rappel par ressort appropriés.
1
6

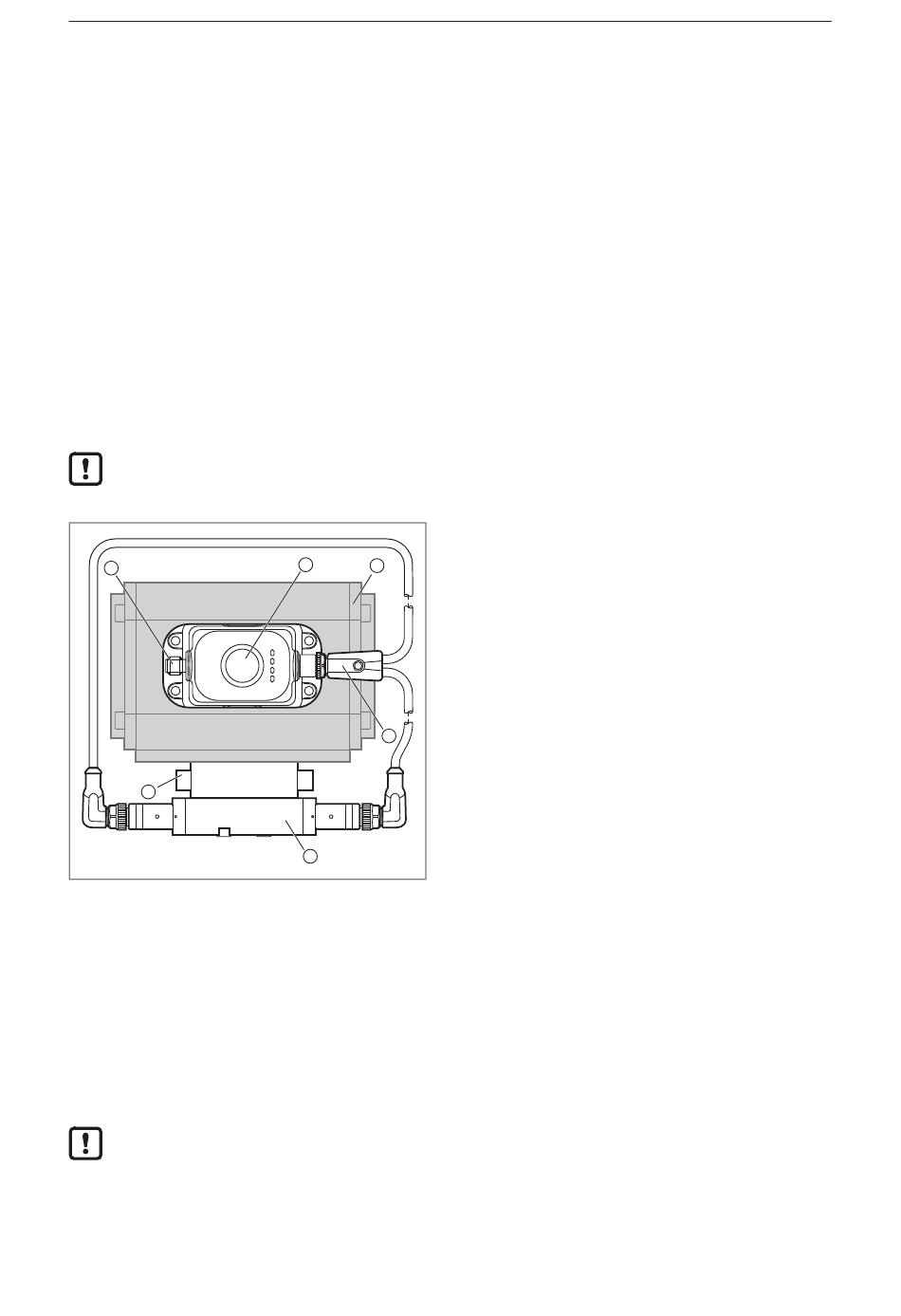

Fig. 1: Représentation schématique de l'assemblage
L'appareil dispose exclusivement d'une interface IO-Link et est raccordé à un système de commande
d'installation via un port de maître IO-Link de classe B. La valeur de données process (PDV) montre
l'évolution effective de la position de vanne. Le diagnostic de l'état de la vanne et de l'actionneur peut
être effectué via la surveillance du temps. Les travaux de maintenance peuvent être planifiés à l'aide
de divers compteurs implémentés.
3.2 Restrictions de l'application
L'appareil n'est pas autorisé pour une utilisation dans les zones à risque d'explosion.
Les conditions ambiantes suivantes peuvent provoquer des erreurs de mesure :
- Champs électromagnétiques alternatifs
- Aimants permanents
- Matériaux ferromagnétiques
u Vérifier le fonctionnement correct sur l'application réelle.
6
Positionneur pour vannes industrielles 1/4 de tour
1 : Connecteur M12
2 : Capteur et unité de régulation MVQ301
2
3
3 : Actionneur
4 : Câble en Y
5 : Électrovanne
6 : Plaque d'étranglement
4
5
(Ò
