2.5 Vue d'ensemble du produit
12
11
10
9

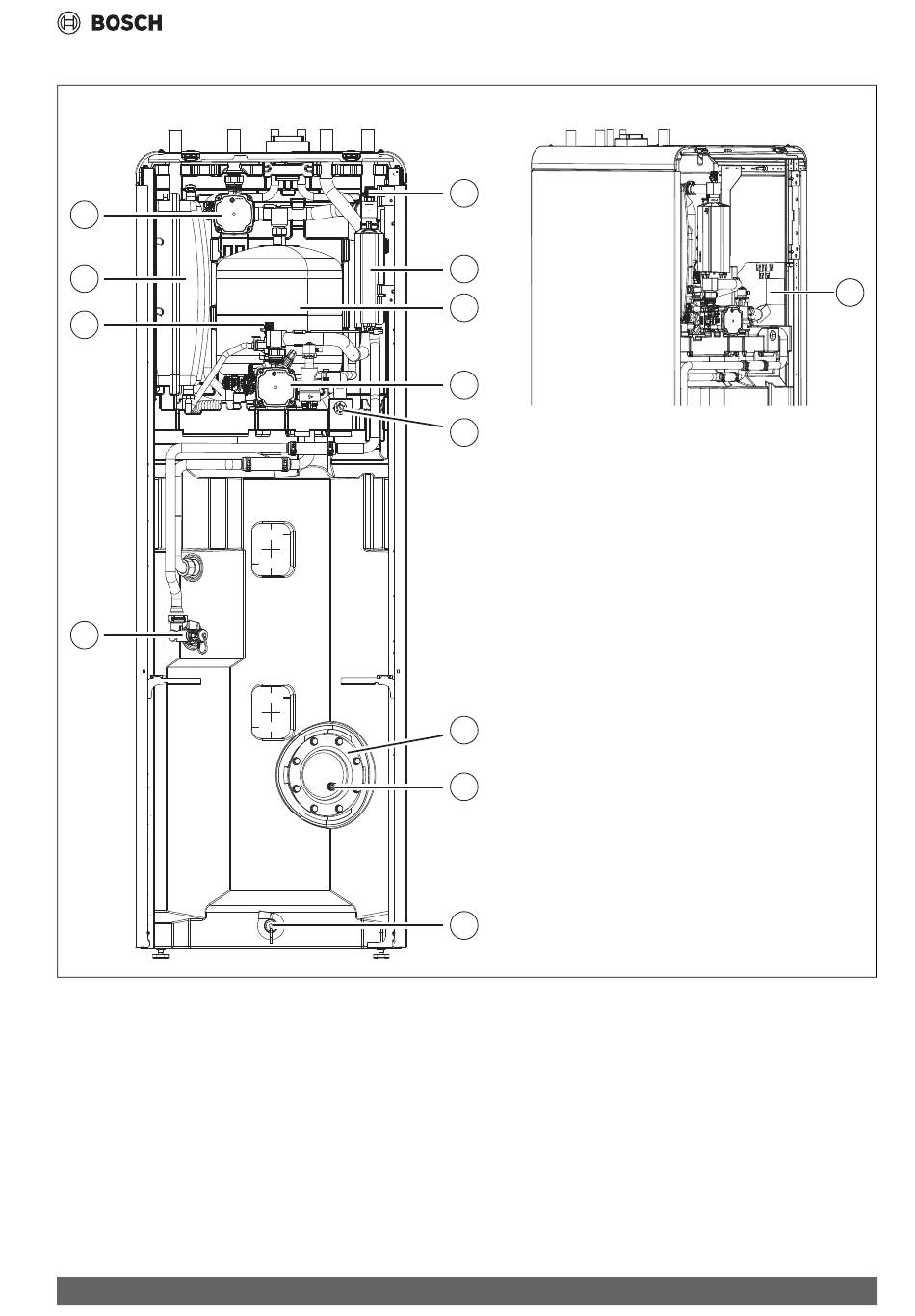

Fig. 5 Vue d'ensemble du produit, vues de face et partie supérieure
[1] Soupape de purge manuelle
[2] Chauffage électrique
[3] Ballon tampon
[4] Pompe de circuit de chauffage PC0
[5] Manomètre
[6] Trappe d'inspection
[7] Anode
[8] Robinet de vidange du ballon d'ECS
[9] Robinet de vidange de l'eau de chauffage (CC)
[10] Soupape de purge manuelle
[11] Vase d'expansion
[12] Système de chauffage de la pompe primaire PC1
[13] Plaque signalétique*
Compress 6800i AW – 6721849901 (2023/06)
1
2
3
4
5
6
7
8
* La plaque signalétique de l'unité intérieure se trouve à l'intérieur de
l'appareil. Elle indique la référence de l'article et le numéro de série ainsi
que la date de fabrication de l'appareil.
Informations sur le produit
13
0010038583-004
