Bosch Compress 6800i AW Notice D'installation page 45

10.3 Schéma de connexion
10.3.1 Schéma de raccordement du module XCU-THH (XCU HY)
VW1 M M
Q5
Q4
ϑ ϑ
T0
ϑ ϑ
TW1
ϑ ϑ
TW2

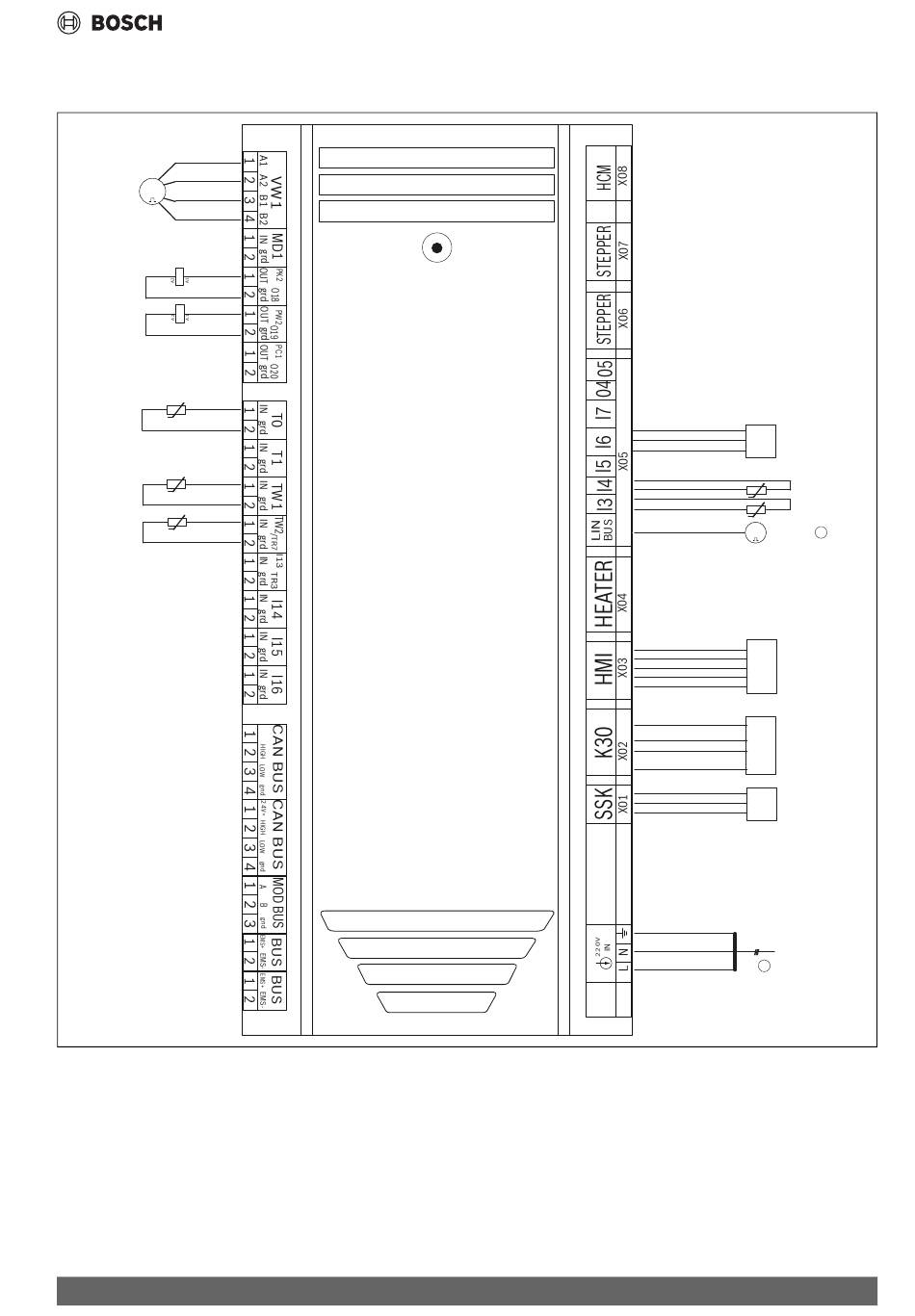

Fig. 48 Schéma de raccordement du module XCU-THH (XCU HY)
[VW1] Vanne sélective (chauffage/eau chaude sanitaire)
[Q5] Contacteur de la pompe de circulation pour le refroidisse-
ment (PK2)
[Q4] Contacteur de la pompe de circulation d'ECS (PW2, acces-
soire)
[T0] Sonde de température de départ (circuit de chauffage)
[TW1] Sonde de température d'ECS
[TW2] Sonde de température d'ECS (haut)
[PC0] Pompe de circulation du fluide caloporteur (circuit primaire)
[PC1] Pompe de circulation du circuit de chauffage
Compress 6800i AW – 6721849901 (2023/06)
[JC0] Capteur de pression
[TC1] Sonde de température de départ du fluide caloporteur
(depuis la pompe à chaleur)
[TC0] Sonde de température de retour du fluide caloporteur (vers la
pompe à chaleur)
[HMI] Module de commande UI800
[K30] Connect-Key K30RF
[SK] Service Key
[1] Alimentation 230 V~1 N vers XCU-THH (XCU HY)
[2] LIN-Bus pour les pompes de circulation (PC0/PC1)
Informations techniques et protocoles
P
JC0
TC1
ϑ ϑ
TC0
ϑ ϑ
LIN
PC0/PC1 2
M M
HMI
K30
SK
Service
Key
Supply
1
0010038885-006
45
