Bosch Compress 6800i AW Notice D'installation page 42

Informations techniques et protocoles
10.2.2 Circuit de chauffage sans vanne de mélange

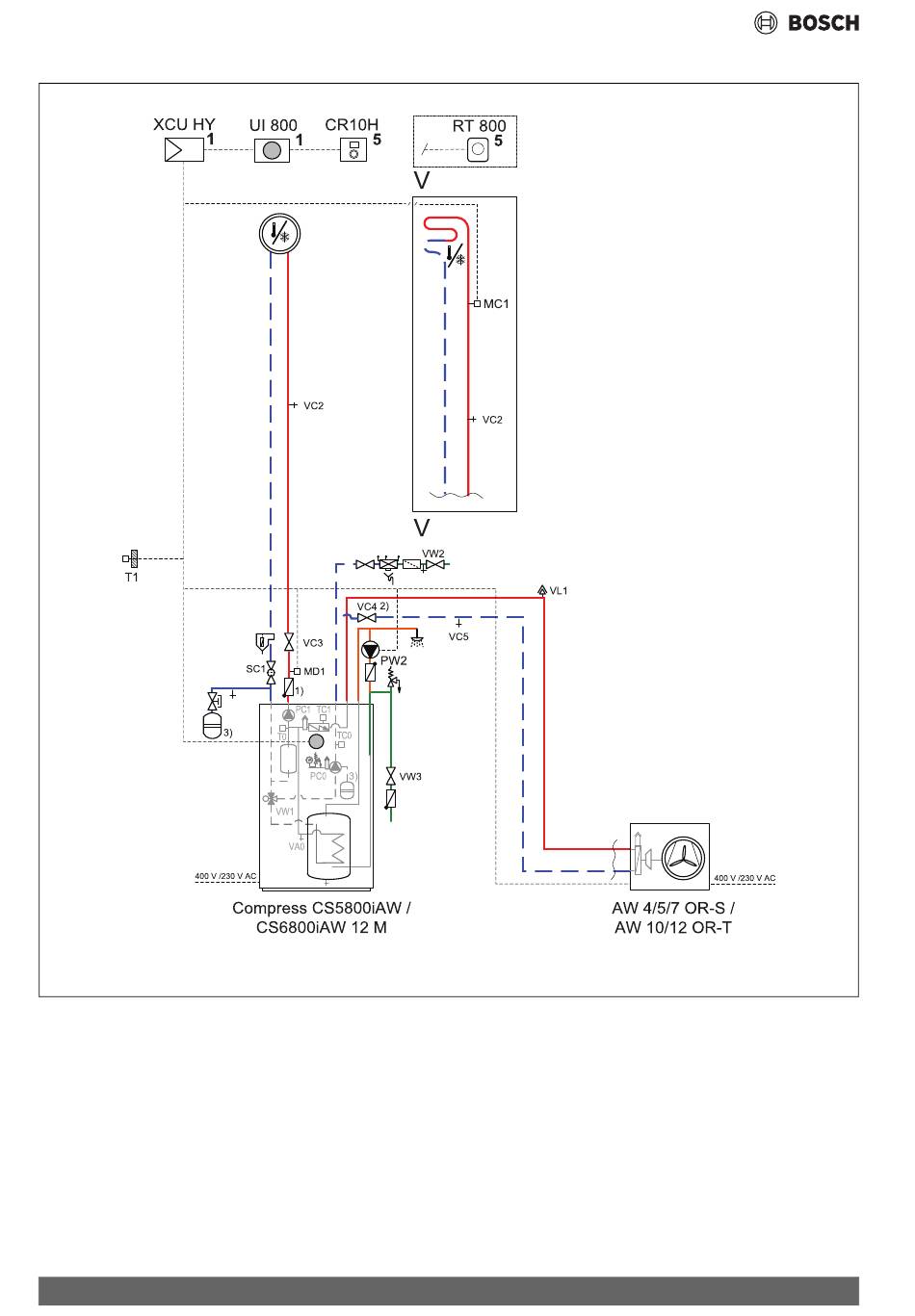

Fig. 46 Tour de l'unité intérieure, pompe à chaleur (ODU), un circuit de chauffage non mélangé
[1] Montage dans l'unité intérieure
[5] Montage mural
1) Clapet anti-retour : il est obligatoire d'installer un clapet anti-
retour pour utiliser le mode Refroidissement ( voir le chapitre rela-
tif aux accessoires requis,  2.8.1).
2) VC4 est nécessaire pour la procédure de remplissage recomman-
dée
3) Vase d'expansion(vase d'expansion externe, s'il n'est pas intégré)
42
0010038887-007
Compress 6800i AW – 6721849901 (2023/06)
