Raccordement électrique
6.9.7 Module de raccordement XCU-THH (XCU HY)
MD1
T1
I1
I2
I3
I4
CAN-Bus
To ODU
EMS-Bus

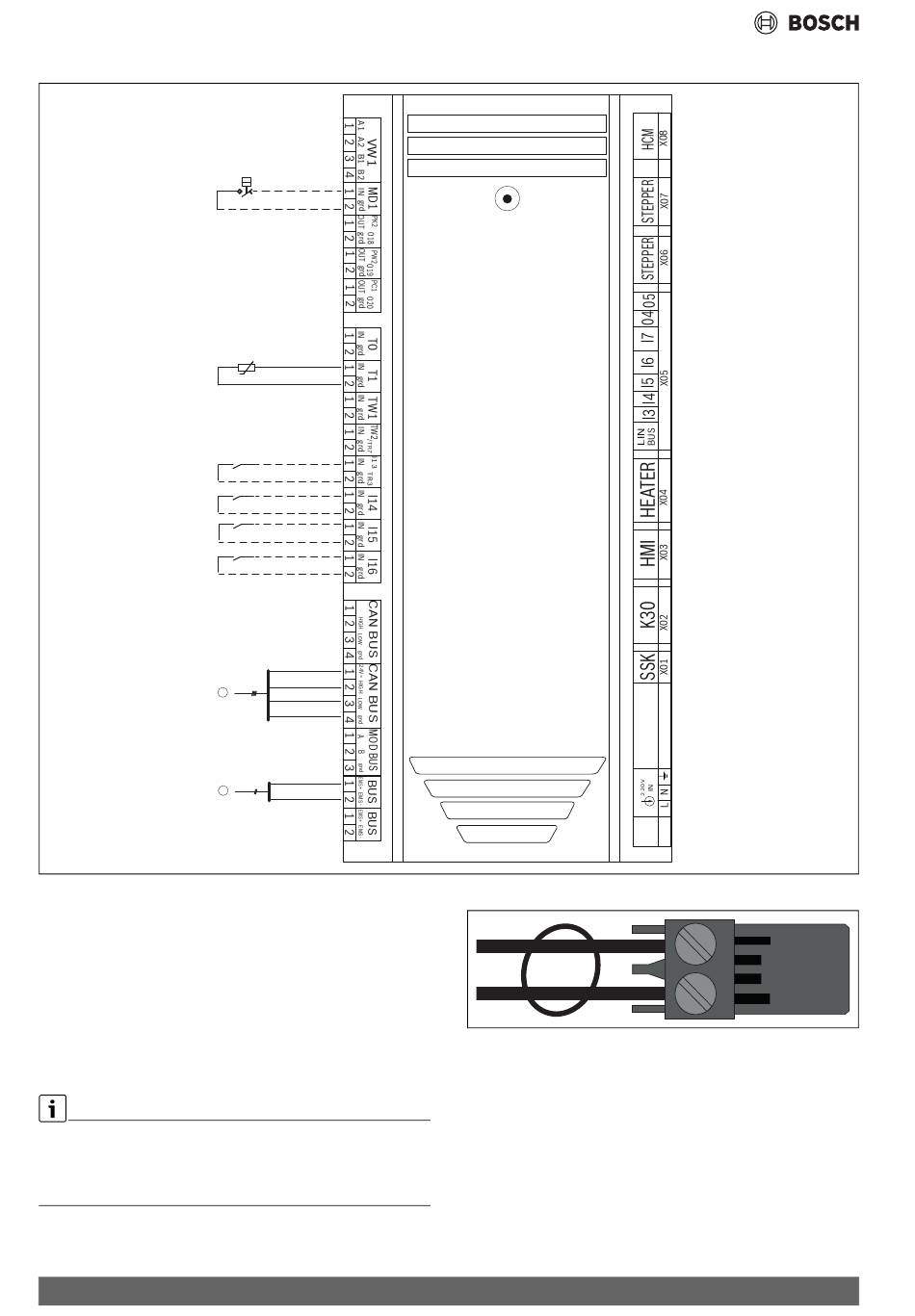

Fig. 37 XCU-THH (XCU HY) de raccordement
[I1] Entrée externe 1 : verrouillage FE (fournisseur d'énergie)
[I2] Entrée externe 2 : blocage du chauffage ou de l'ECS
[I3] Entrée externe 3 : protection contre la surchauffe du circuit de
chauffage (thermostat de sécurité)
[I4] Entrée externe 4 : Smart Grid (SG)/photovoltaïque (PV)
[MD1]Sonde de condensation (accessoire pour le mode Refroidisse-
ment)
[T1] Sonde de température extérieure
[1] Accessoire EMS-BUS
[2] CAN-BUS sur pompe à chaleur
Le couple de serrage des vis pour les connecteurs du XCU-THH (XCU HY)
doit être de 0,5 Nm.
▶ Placer une attache de câbles devant chaque connecteur XCU-THH
(XCU HY).
30
%
ϑ
ϑ ϑ
2
1
Fig. 38 Attache de câbles sur connecteur
6.9.8 Raccordement électrique, verrouillage FE et fonction
Smart Grid
Le relais du fournisseur d'énergie avec 3 sorties principales et
1 auxiliaire doit être dimensionné en fonction de la puissance calorifique
du chauffage d'appoint. Le relais doit être fourni par l'électricien ou le
fournisseur d'énergie. Pour le fonctionnement, il y a un signal d'ouver-
ture/de fermeture sans potentiel selon les réglages nécessaires du
module de commande. Lorsque la fonction est active, une icône corres-
pondante s'affiche sur l'écran du module de commande.
