5.4 Raccordement de l'unité intérieure au système de
chauffage
1. Acheminer les conduites d'évacuation depuis les soupapes différen-
tielles dans une évacuation à l'abri du gel.
2. Raccorder la conduite de retour du système de chauffage. Installer le
filtre à particules (SC1) et le filtre à magnétite sur cette conduite.
3. Raccorder la conduite de départ du système de chauffage.
T T
1
SC1

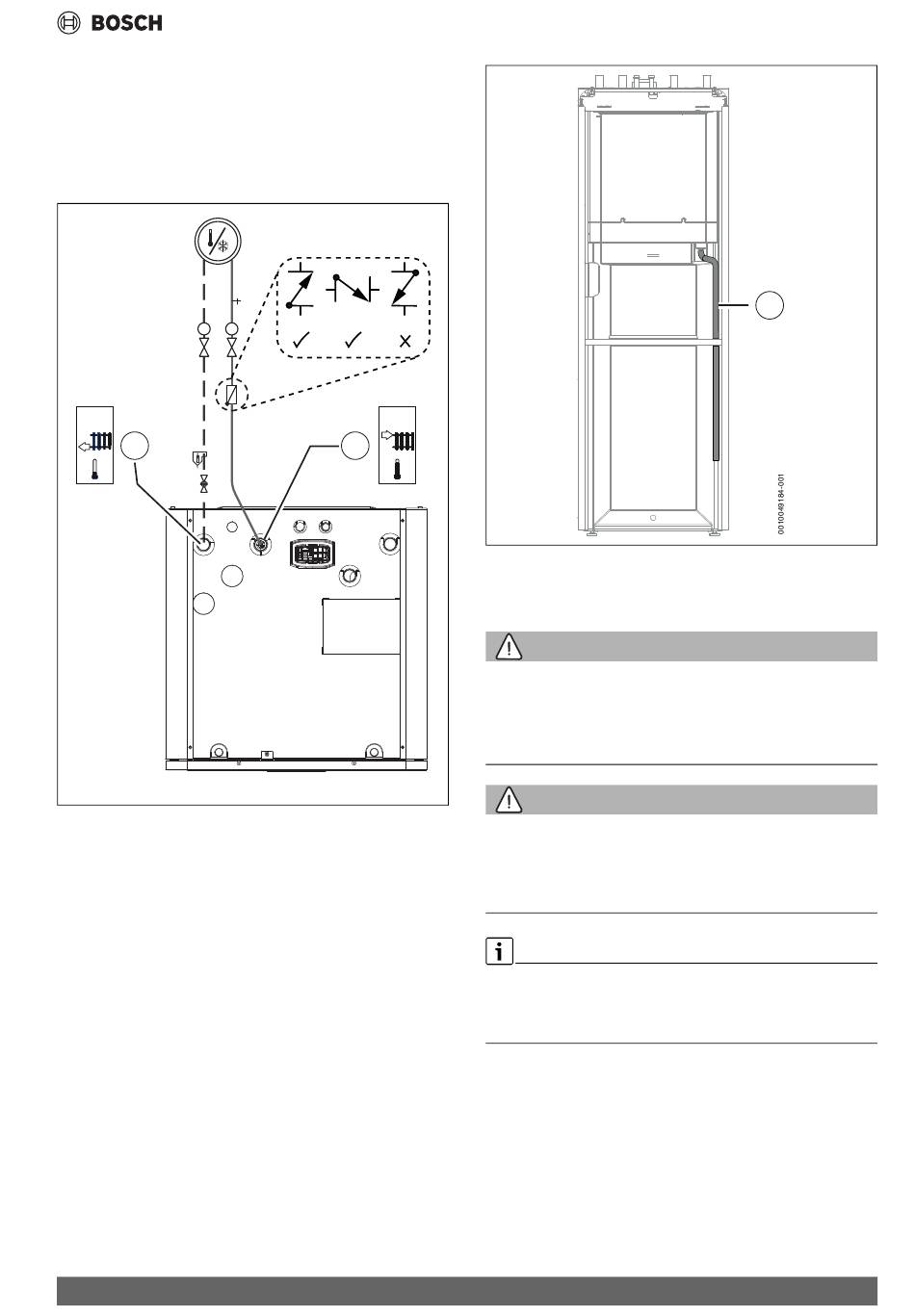

Fig. 21 Raccordements de l'unité intérieure au système de chauffage
[1] Conduite de retour du système de chauffage
[2] Conduite de départ du système de chauffage
[*] Il est obligatoire d'installer un clapet anti-retour pour utiliser le
mode Refroidissement (voir le chapitre relatif aux accessoires
requis,  2.8.1).
Compress 6800i AW – 6721849901 (2023/06)
*
2
0010038735-005
Fig. 22 Face arrière de l'unité intérieure
[1] Tuyau de vidange
5.5 Raccordement de l'unité intérieure à l'eau potable
AVERTISSEMENT
Risque de dommages du système
Si le fonctionnement de la soupape de sécurité ne peut être garanti, une
pression excessive se produit dans le système.
▶ AVERTISSEMENT – Veiller à ce que la sortie de la soupape différen-
tielle ne soit jamais bouchée ou fermée.
AVERTISSEMENT
Risque de brûlures !
Si l'installation nécessite des températures ECS >65 °C (c'est-à-dire
pour les systèmes solaires thermiques, en combinaison avec des chau-
dières à bois ou similaires), un dispositif de mélange de température doit
être installé.
La soupape différentielle, le clapet anti-retour pour l'eau froide entrante,
le robinet de remplissage et le mélangeur d'eau sanitaire doivent être ins-
tallés sur le circuit d'eau potable (non inclus dans le contenu de la livrai-
son).
▶ Installer la soupape différentielle et le robinet d'eau froide (VW3)
avec un clapet anti-retour pour l'eau chaude sanitaire potable.
▶ Tirer la conduite d'eau d'évacuation des fuites depuis la soupape dif-
férentielle vers une sortie à l'abri du gel.
▶ Raccorder la pompe en option de l'eau chaude sanitaire (accessoire).
▶ Raccorder la sortie d'eau chaude sanitaire [1].
▶ Raccorder l'entrée d'eau froide [2].
▶ Le réseau domestique d'eau potable doit être protégé de la pollution
lors de l'installation
Raccordements hydrauliques
