Installation
4.3 Retirer la face avant
1.
2.
3.
4.

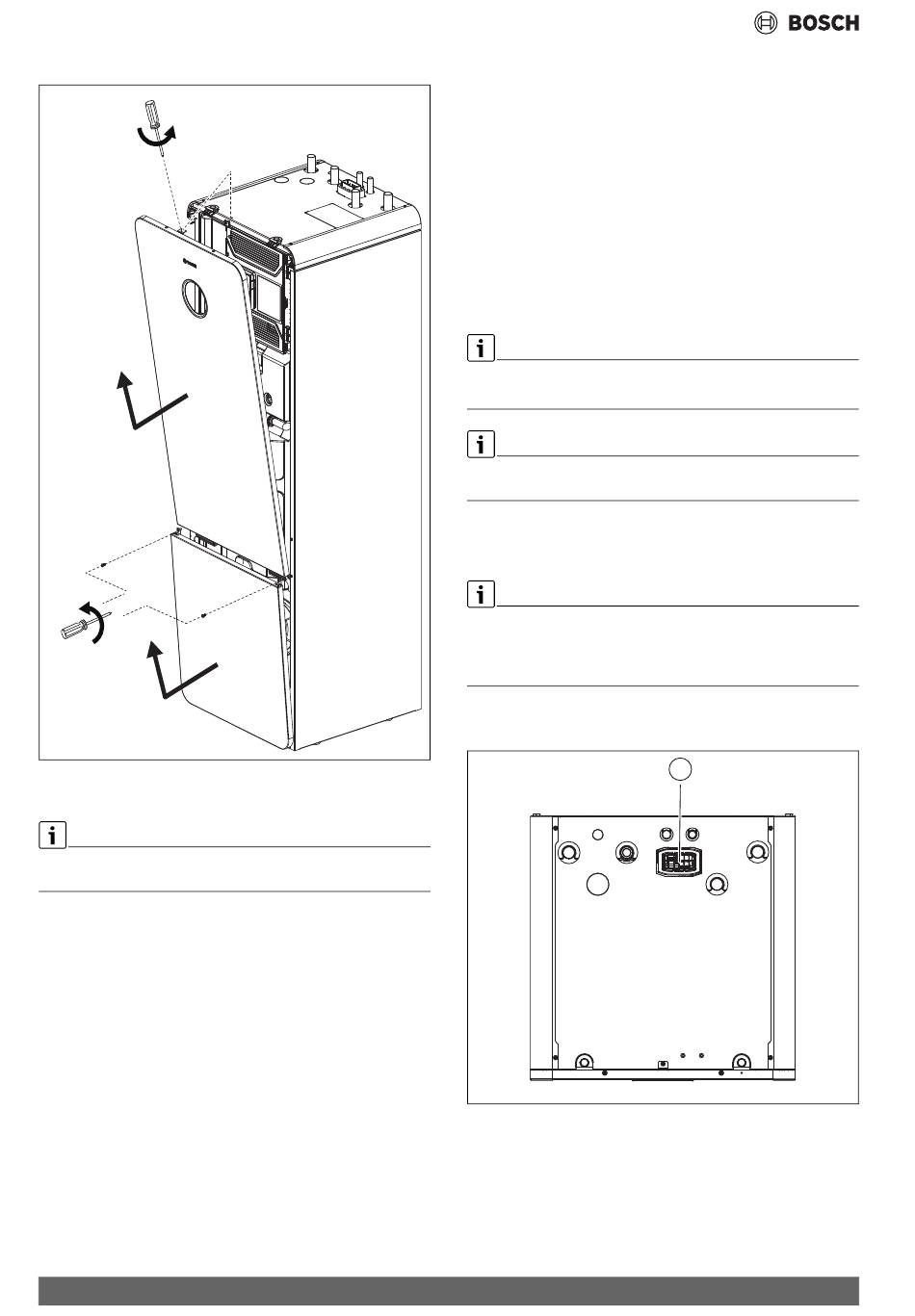

Fig. 16 Retirer la face avant
4.4 Liste de contrôle de l'installation
Chaque installation est unique. La liste de contrôle suivante fournit une
description générale de la manière dont l'installation doit être réalisée.
1. Installer le robinet de remplissage.
2. Installer le clapet anti-retour (en cas d'utilisation du mode Refroidis-
sement).
3. Installer les tuyaux d'évacuation des fuites.
4. Raccorder la pompe à chaleur à l'unité intérieure.
5. Raccorder l'unité intérieure au système de chauffage.
6. Installer le filtre à particules et le séparateur d'oxyde magnétique de
fer (ce dernier n'est facultatif que pour les nouveaux bâtiments dotés
uniquement d'un système de chauffage par le sol).
7. Raccorder l'eau potable à l'unité intérieure et la soupape différen-
tielle.
8. Installer la sonde de température extérieure et un régulateur ambiant.
9. Raccorder le câble CAN-BUS à la pompe à chaleur et à l'unité inté-
rieure.
10.Installer tous les accessoires.
11.Raccorder le câble EMS-BUS aux accessoires, si nécessaire.
12.Remplir et purger le ballon d'eau chaude sanitaire.
13. Remplir et purger le système de chauffage avant la mise en service.
14
14.Raccorder le système au réseau électrique.
15.Mettre en service l'installation.
16.Purger le système de chauffage également lors de la mise en service.
4.5
Si les conditions suivantes sont respectées, un calcul complexe peut être
évité pour les maisons abritant une à quatre familles :
• bouclage ECS, tubes individuels et communs ayant un diamètre
nominal de 10 mm au minimum
• Pompe de bouclage ECS DN 15 avec un débit max. de 200 l/h max. et
une pression d'écoulement de 100 mbar
• Longueur max. des tubes ECS 30 m
• Longueur max. de la conduite de bouclage 20 m
• La chute de température ne doit pas dépasser 5 K
Pour respecter aisément ces caractéristiques techniques :
▶ installer une soupape de régulation avec thermomètre.
Pour économiser de l'énergie électrique et thermique, ne pas faire fonc-
tionner la pompe de bouclage en continu.
4.6
Placement de Connect-Key K30RF
Des informations sur Connect-Key K30RF, la connexion WI-FI, l'établis-
sement de la connexion avec Internet et l'intégration des accessoires
sont disponibles dans l'application correspondante et dans l'emballage
de Connect-Key K30RF.
▶ Placer le module dans le support ([1], figure 17). Une LED cli-
gnote s'il est correctement inséré.
0010038655-001
Fig. 17 Placement de Connect-Key K30RF
Dimensionnement des conduites de bouclage
Installation des accessoires
1
Compress 6800i AW – 6721849901 (2023/06)
