4

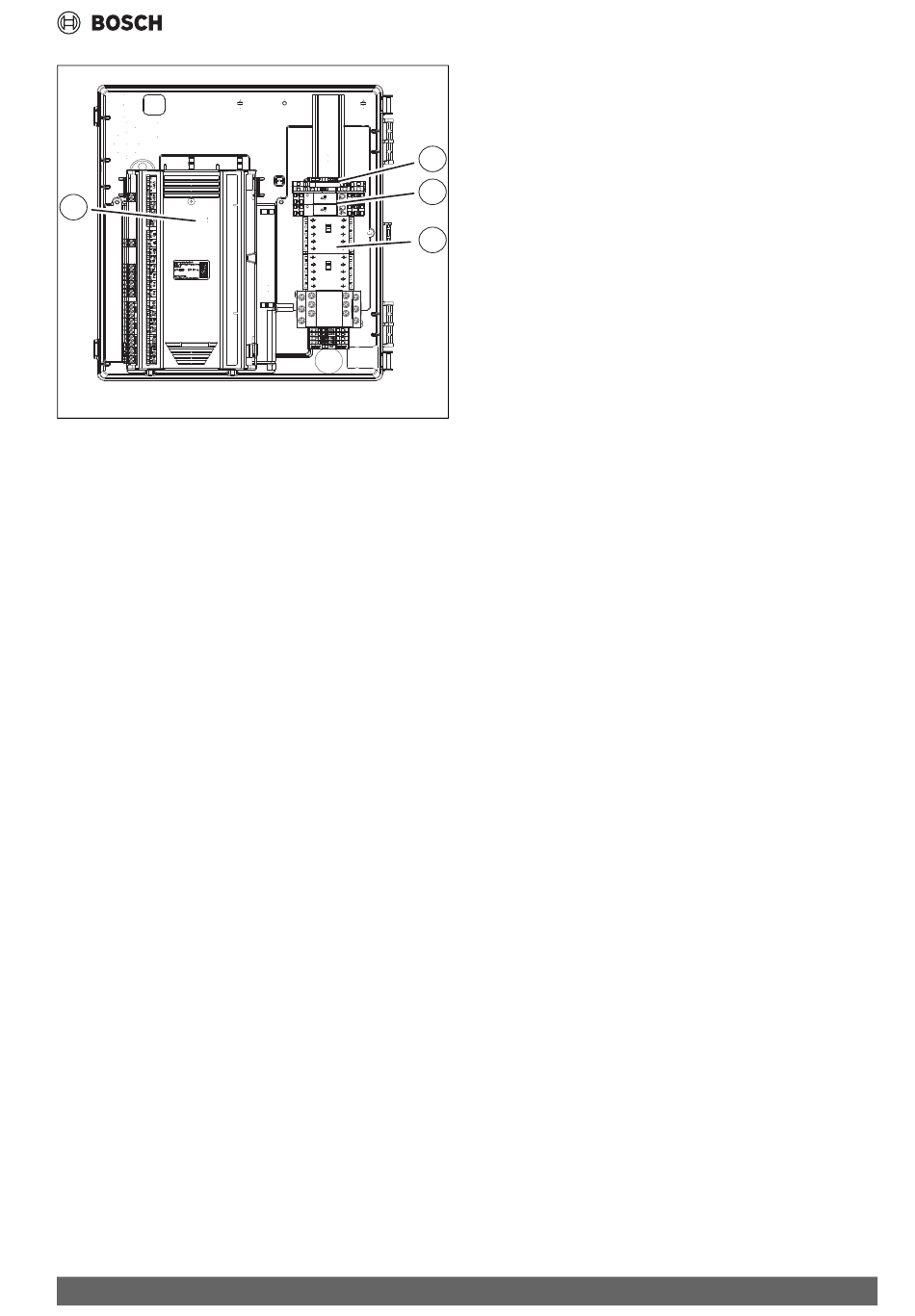

Fig. 32 Disposition des composants dans le boîtier électrique
[1]
Fusible de fusion pour les pompes de circulation externes PW2 et
PK2
Type : fusible à cartouche 250 V ; 5 x 20 mm ; 5 A vitesse T
[2]
Relais : sorties pour PW2 et PK2
[3]
Contacteurs pour commuter le chauffage d'appoint
[4]
Module XCU-THH (XCU HY)
Compress 6800i AW – 6721849901 (2023/06)
1
2
3
0010040487-003
Raccordement électrique
25
