Mise en marche rapide
Pour raccorder le moniteur MultiSync
suivez les directives ciaprès :
1. Mettez l'ordinateur hors tension.
2. PC : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié dans
le connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis.
Macintosh : Branchez l'adaptateur de câble Macintosh pour MultiSync LCD
dateur (Figure B.1). Branchez le du câble vidéo dans l'adaptateur de câble Macintosh
pour MultiSync LCD
1830 (
NOTA : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync LCD
appelez NEC-Mitsubishi Electronics Display of America, Inc. au (800) 820-1230.
3. Relie la 15 épingle mini D SUB de la vidéo signale du câble au connecteur "INPUT 1"
OU "INPUT 2" sur arrière de l'écran (Figure C.1).
NOTA : Une mauvaise connexion des câbles peut nuire au fonctionnement,
endommager l'affichage et nuire à la qualité de l'affichage du module LCD
et/ou réduire la durée de vie utile du module.
4. Connectez une extrémité du câble d'alimentation sur l'adaptateur CA et l'autre extrémité
sur la prise de secteur (Figure C.1). Remplace connecteur étui et étui cable (Figure E.1).
NOTA: Si vous utilisez ce moniteur à AC220-240V, s'il vous plaît faites référence à
section de l'Usage Recommandée de ce manuel pour sélection adéquate d'AC
pouvoir cordon.
5. Mettez le moniteur (Figure D.1) et l'ordinateur sous tension.
6. Pour conclure l'installation du moniteur MultiSync LCD
Utilisez les commandes OSM
• Contraste automatique
• Réglage automatique
Pour une description complète de ces commandes OSM, consultez la section
Commandes de ce guide.
NOTA : Pour des informations sur le téléchargement du fichier INF Windows
pour le moniteur MultiSync, consultez la section Références de ce guide.
NOTA : En cas de problème, consultez la section Dépannage de ce manuel.
NOTA : Pour enlever plus facilement le couvercle du câble d'alimentation ou du câble
à signal, retourner le moniteur (Figure R.2).

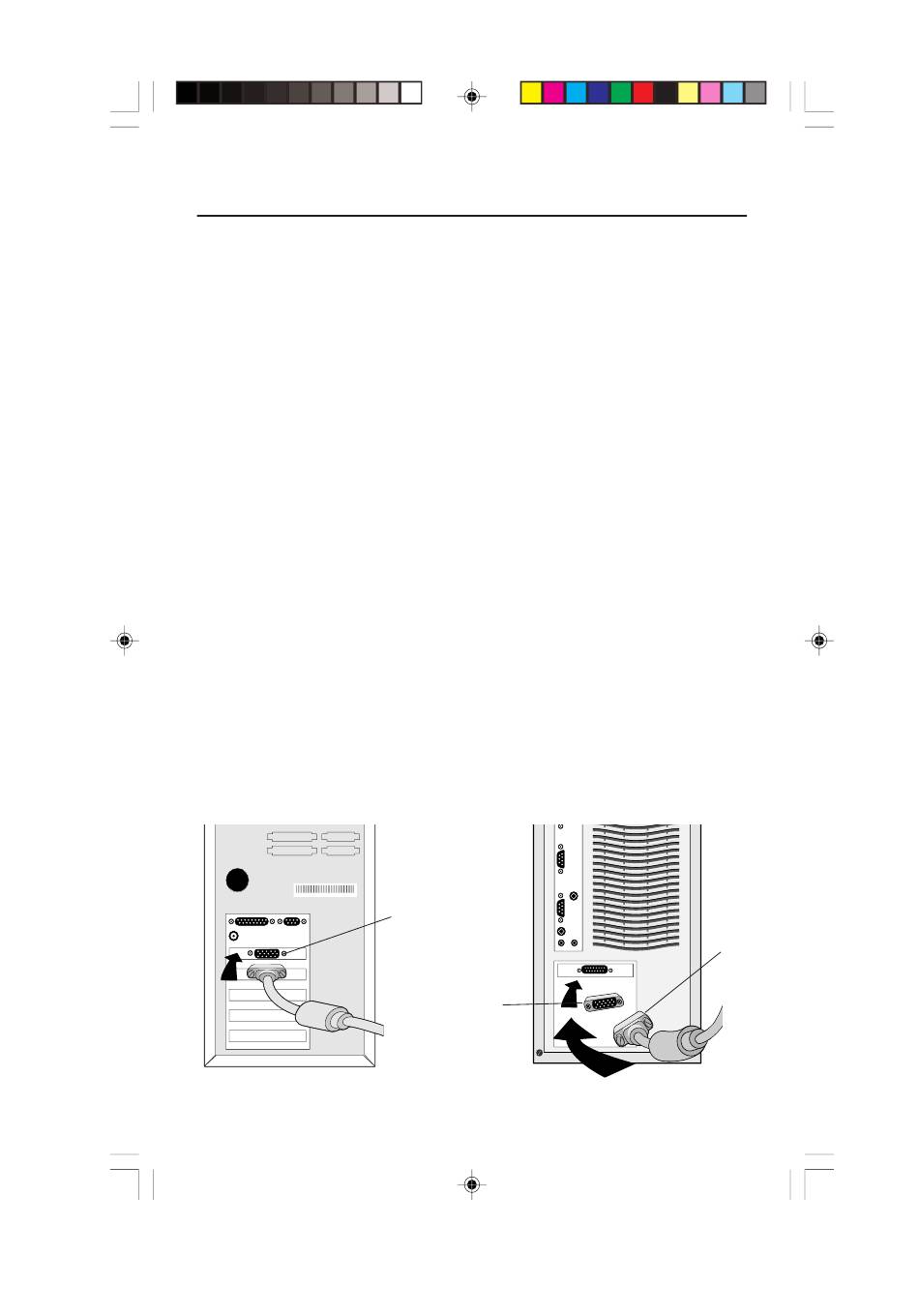

Figure A.1
LCD1830.wpc
LCD
®
1830
Figure B.1). Serrez toutes les vis.
1830
suivantes :
MC
15-pin
mini D-SUB
Adaptateur
Macintosh
(non foumi)
25
27
au système,
MC
1830
1830
:
95/98
®
15-pin
mini
D-SUB
Figure B.1
