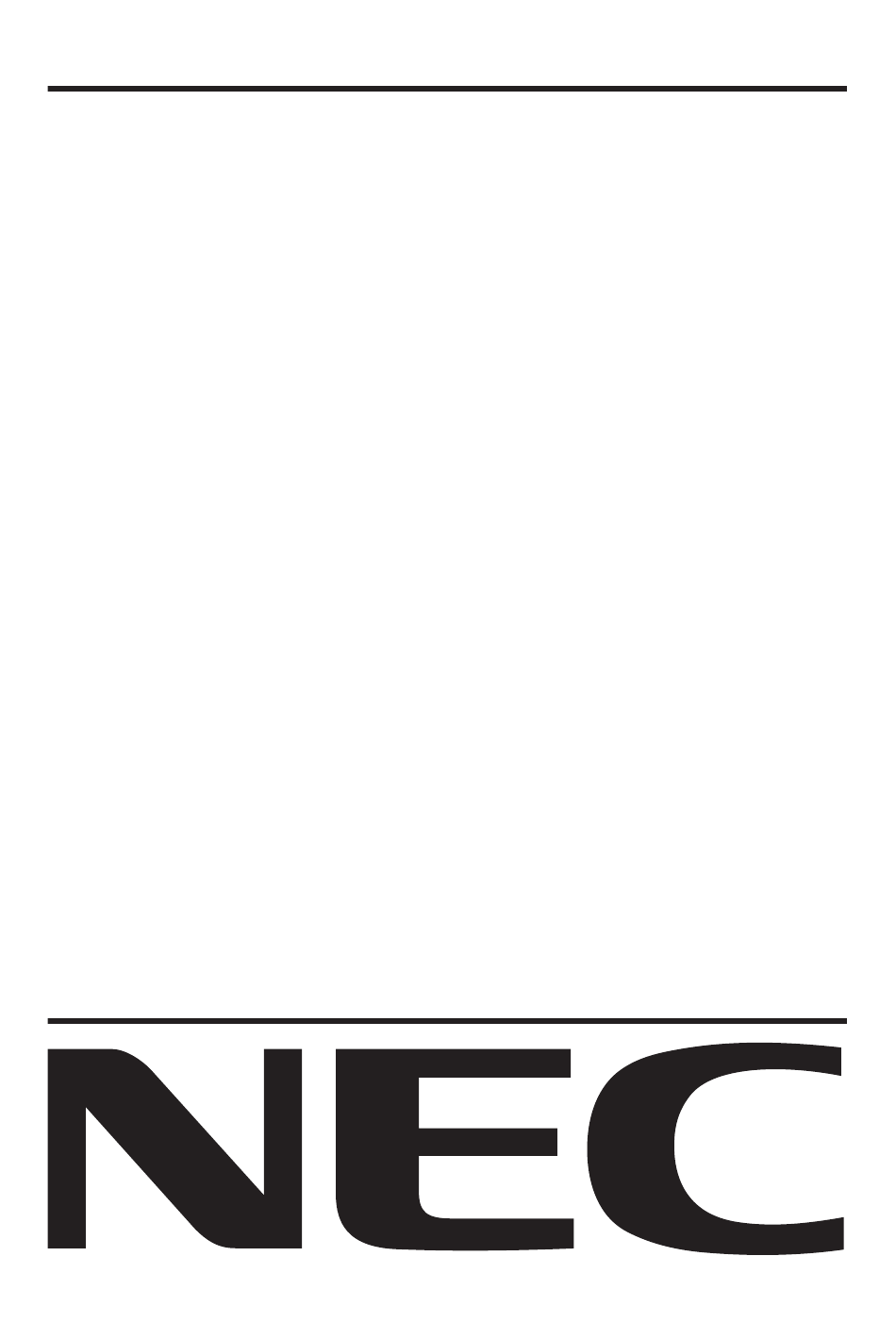

  • Page 1 MultiSync LCD1880SX User’s Manual...
  • Page 2 TCO’95 MultiSync LCD1880SX Black Model Congratulations! You have just purchased a TCO’95 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also, to the further development of environmentally adapted electronics products.
  • Page 3 You may also obtain current information on TCO’95 approved and labelled products by visiting their website at: http : //www.tco-info.com/ TCO’99 MultiSync LCD1880SX White Model Congratulations! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

  • Page 4: Environmental Requirements

    TCO’99 –continued Environmental Requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride and these are related to another group of environmental toxins, PCBs, which are suspected to give rise to severe health effects, including reproductive damage in fisheating birds and mammals, due to the bioaccumulative* processes.

  • Page 5: Table Des Matières

    Index Warning ........................... 6 Caution ..........................6 Declaration of the Manufacturer ................6 Quick Start ........................8 Controls.......................... 11 Recommended Use.......................14 Troubleshooting ......................15 Specifications ....................... 16 Features ......................... 17 Appendix ........................18...

  • Page 6: Warning

    Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan : Trademarks apply to appropriate countries.

  • Page 7: Fcc Information

    We hereby declare that the equipment specified above conforms to the technical standards as specified in the FCC Rules. Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation. E NERGY is a U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.

  • Page 8: Quick Start

    Refer to the Controls section of this User ’s Manual for a full description of these OSM controls. NOTE: If you have any problems, please refer to the Troubleshooting section of this User’s Manual. NOTE: Refer to User’s Manual in the NEC LCD Setup Software CD case for installation and operation of this software.
  • Page 9 Quick Start –continued Raise and Lower Monitor Screen The monitor may be raised or lowered in either Portrait or Landscape mode. To raise or lower screen, place hands on each side of the monitor and lift or lower to the desired height (Figure RL.1).
  • Page 10 Quick Start –continued Tilt Swivel Grasp top and bottom sides of the monitor screen Grasp both sides of the monitor screen with your hands and adjust the tilt as desired with your hands and adjust the swivel as desired (Figure TS.1). (Figure TS.2).

  • Page 11: Controls

    Controls ® * (On-Screen Manager) control buttons on the front of the monitor function as follows: To access OSM menu, press any of the control buttons ( , –, +). To change signal input, press the SELECT button. NOTE : OSM must be closed in order to change signal input. Menu Exits the OSM controls.
  • Page 12 Controls –continued FINE (Analog input only) Improves focus, clarity and image stability by increasing or decreasing this setting. Should the “Auto Adjust function” and the “H.Size” function do not give you a satisfactory picture setting, a fine tuning can be performed using the “Fine” function. It improves focus, clearity and image stability by increasing or decreasing this setting.
  • Page 13 Controls –continued Tools 2 LANGUAGE: OSM ® * control menus are available in seven languages. OSM POSITION: You can choose where you would like the OSM control image to appear on your screen. Selecting OSM Location allows you to manually adjust the position of the OSM control menu left, right, down or up.

  • Page 14: Recommended Use

    Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC ® * LCD COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks.

  • Page 15: Troubleshooting

    ”ghost” of that image remains, the monitor should be turned off for one hour to erase the image. NOTE : As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a screen saver at regular intervals whenever the screen is idle.

  • Page 16: Specifications

    832 x 624* at 75 Hz 1024 x 768* at 60 Hz to 85 Hz NEC-Mitsubishi Electronics Display cites 1152 x 870* at 75 Hz recommended resolution at 60 Hz for 1280 x 1024 at 60 Hz to 75 Hz ....optimal display performance.

  • Page 17: Features

    Allows for the monitor to be mounted on a wall or an arm using any third party compliant device. OSM Display Screen Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc. : Trademarks apply to appropriate countries.

  • Page 18: Appendix

    Appendix If you need detailed information about the controls, please use the advanced menu. <How to use the advanced menu> Turn off your monitor. • Turn on your monitor by pushing the "POWER" and "SELECT" button at the same time for at least one •...
  • Page 19 Appendix –continued Tag4 Auto Automatically adjusts the Image Position and H. Size settings and Fine (Analog input only) settings. Press "SELECT" to activate Auto Adjustment. H. Position Controls Horizontal Image Position within the display area of the LCD. Press "+" or "-" to adjust. V.
  • Page 20 Appendix –continued Tag7 Sharpness This is a digital capability for keeping a crisp image at all signal timings. It continuously adjusts to maintain a distinct or soft image as you prefer, and is set independently according to different timings. The number of adjustment steps is different depending on whether the mode is OFF, FULL or ASPECT (1280 x 1024 is OFF Mode).
  • Page 21 Appendix –continued OSM Lock Out This control completely locks out access to all OSM control functions. When attempting to activate OSM controls while in the Lock Out mode, a screen will appear indicating the OSM controls are locked out. To activate the OSM LockOut function, press SELECT, then + key and hold down simultaneously.
  • Page 22 MultiSync LCD1880SX Manuel Utilisateur...
  • Page 23 Index Avertissement ........................ 3 Attention ......................... 3 Déclaration du constructeur ..................3 Mise en marche rapide ....................5 Commandes ........................8 Conseils d’utilisation ....................11 Dépannage ........................13 Caractéristiques ......................14 Fonctions ........................15 Appendix ........................16...

  • Page 24: Avertissement

    89/336/EEC : – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 et que la marque suivante apparaît : NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan : Les marques déposées s'appliquent aux pays appropriés.

  • Page 25: Déclaration De Conformité Du Département Canadien Des Communications

    FCC. Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. Energy Star est une marque déposée aux Etats-Unis. Toutes les autres marques commerciales ou déposées appartiennent à...

  • Page 26: Mise En Marche Rapide

    REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Dépannage de ce manuel. REMARQUE : Reportez-vous au manuel de l’utilisateur sur le CD-ROM du logiciel d’installation du LCD NEC pour installer et utiliser correctement ce logiciel. : Les marques déposées s'appliquent aux pays appropriés.

  • Page 27: Levez Et Baissez L'écran Du Moniteur

    Mise en marche rapide –Suite Levez et baissez l’écran du moniteur Le moniteur peut être levé ou baissé en mode Portrait ou Paysage. Pour lever ou baisser l’écran, placez les mains de chaque côté du moniteur et positionnez-le à la hauteur de votre choix.

  • Page 28: Démontage Du Socle Du Moniteur En Vue D'un Montage Différent

    Mise en marche rapide –Suite Pivoter Incliner Placez les mains de chaque côté de l'écran et réglez Mettez vos mains sur les côtés inférieur et supérieur l'orientation comme désirée (Figure TS.2). de l'écran et réglez l'inclinaison comme désirée (Figure TS.1). Démontage du socle du moniteur en vue d'un montage différent Pour préparer le moniteur à...

  • Page 29: Commandes

    Commandes Commandes OSM ® * (On-Screen-Manager - Gestionnaire à l’écran) les fonctions des commandes OSM situées à l'avant du moniteur sont décrites ci-après : Pour accéder à l’OSM, appuyez sur l’un des boutons de commande ( , –, +). Pour changer l’entrée du signal, appuyez sur le bouton SELECT. REMARQUE : Le menu OSM doit être fermé...
  • Page 30 Commandes –Suite FINE Améliore le point, la clarté et la stabilité de l’image en augmentant ou diminuant ce paramètre. Si les fonctions « Réglage auto » et « Largeur » ne vous donnent pas un réglage satisfaisant de l’image, vous pouvez la régler avec précision à l'aide de la fonction « Fine ». Vous pouvez améliorer la netteté, la clarté...
  • Page 31 Commandes –Suite Outils 2 LANGAGE : Les menus des commandes OSM * sont disponibles en sept langues. ® POSITION DE L’OSM : Vous pouvez choisir l’emplacement de la fenêtre de commandes OSM à l’écran. Lorsque vous choisissez Position OSM, vous pouvez régler manuellement la position (gauche, droite, haut ou bas) du menu des commandes OSM.

  • Page 32: Conseils D'utilisation

    Conseils d’utilisation Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR MULTISYNC * LCD : ® • N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des caches peut vous exposer à...
  • Page 33 Conseils d’utilisation –Suite • Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l’éblouissement. Réglez l’inclinaison du moniteur pour que l’éclairage du plafond ne soit pas reflété par l’écran. •...

  • Page 34: Dépannage

    « fantôme » de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image. REMARQUE : Tout comme dans le cas des écrans personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’écran à intervalles réguliers lorsque l’écran n’est pas utilisé.

  • Page 35: Caractéristiques

    832 x 624* à 75 Hz 1024 x 768* de 60 Hz à 85 Hz NEC-Mitsubishi Electronics Display recommande 1152 x 870* à 75 Hz une résolution à 60 Hz pour des performances 1280 x 1024 de 60 Hz à 75 Hz ....

  • Page 36: Fonctions

    VESA. Vous pouvez monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. OSM Display Screen Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc. : Les marques déposées s'appliquent aux pays appropriés.

  • Page 37: Appendix

    Appendix If you need detailed information about the controls, please use the advanced menu. <How to use the advanced menu> Turn off your monitor. • Turn on your monitor by pushing the "POWER" and "SELECT" button at the same time for at least one •...
  • Page 38 Appendix –Suite Tag4 Auto Automatically adjusts the Image Position and H. Size settings and Fine (Analog input only) settings. Press "SELECT" to activate Auto Adjustment. H. Position Controls Horizontal Image Position within the display area of the LCD. Press "+" or "-" to adjust. V.
  • Page 39 Appendix –Suite Tag7 Sharpness This is a digital capability for keeping a crisp image at all signal timings. It continuously adjusts to maintain a distinct or soft image as you prefer, and is set independently according to different timings. The number of adjustment steps is different depending on whether the mode is OFF, FULL or ASPECT (1280 x 1024 is OFF Mode).
  • Page 40 Appendix –Suite OSM Lock Out This control completely locks out access to all OSM control functions. When attempting to activate OSM controls while in the Lock Out mode, a screen will appear indicating the OSM controls are locked out. To activate the OSM LockOut function, press SELECT, then + key and hold down simultaneously.
