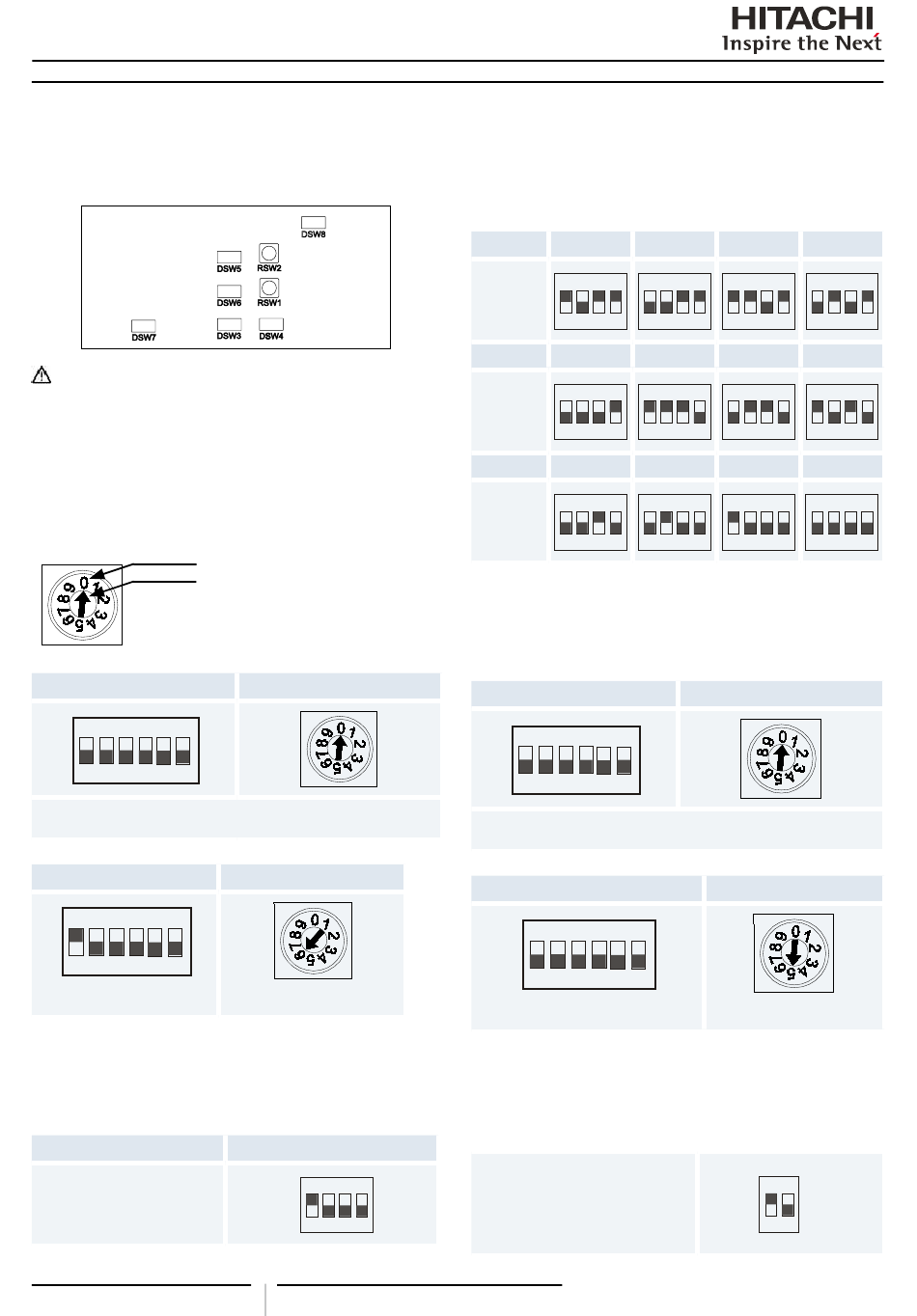

6.3 AjUSTE DOS MICRO INTERRUPTORES
Quantidade e posição dos micro interruptores
A posição dos micro interruptores é a seguinte:
C U I D A D O
Antes de ajustar os micro interruptores, desligue a fonte de alimen-
tação e ajuste a posição dos micro interruptores. Se os interrupto-
res forem ajustados sem desligar a fonte de alimentação, os ajustes
serão inválidos.
Micro interruptor n.º 6 e comutador rotativo n.º1: ajuste do n.º
de unidade
A figura abaixo indica a posição do ajuste de fábrica.
Posição de ajuste
Ajuste, introduzindo uma
chave de fendas no sulco.
Micro interruptor n.º 6
ON
1 2 3 4 5 6
Abaixo apresentam-se os ajustes do micro interruptor n.º 6 e do comu-
tador rotativo n.º 1 de fábrica; existem 63 ajustes.
Ex. ajuste n.º 16
ON
1 2 3 4 5 6
O pino N.º 1 está ligado
Micro interruptor n.º 4: ajuste do código do modelo da unidade
Não é necessário nenhum ajuste. Este interruptor é utilizado para ajustar
o código do modelo que corresponde ao tipo de unidade interior.
Modelo de unidade interior
rCI
DSW8
Comutador rotativo n.º 1
Comutador rotativo n.º 1
Fixar a 6
Ajuste do micro interruptor n.º 4
ON
1 2 3 4
10
PmmL0231A rev. 0 - 02/2011
Micro interruptor n.º 3: Ajuste do código de capacidade
Não é necessário nenhum ajuste, devido ao ajuste antes do envio. Este
micro interruptor é utilizado para ajustar o código de capacidade que cor-
responde à potência da unidade interior.
HP
0.8
ON
ON
Posição
de ajuste
1 2 3 4
1 2 3 4
HP
1.8
ON
ON
Posição
de ajuste
1 2 3 4
1 2 3 4
HP
3
ON
ON
Posição
de ajuste
1 2 3 4
1 2 3 4
Micro interruptor n.º 5 e comutador rotativo n. 2: ajuste do n.º
do ciclo de refrigeração
É necessário ajustar. Posição de ajuste de fábrica:
Micro interruptor n.º 5
ON
1 2 3 4 5 6
Abaixo apresentam-se os ajustes do micro interruptor n.º 5 e do comu-
tador rotativo n.º 2 de fábrica; existem 63 ajustes.
Ex. ajuste n.º 5 sistema
ON
1 2 3 4 5 6
Todos os pinos estão DESLIGADOS
Micro interruptor n.º 7: Recuperação do fusível
Não é necessário nenhum ajuste, devido ao ajuste antes do envio. Os
ajustes antes do envio estão todos em OFF (desligado).
Se for aplicada uma tensão muito
alta ao terminal 1,2 da TB2, o fusível
(0,5) da PCB1(m) é cortado. Neste
caso, primeiro ligue a cablagem a
TB2 e depois LIGUE o n.º 1 (como
mostrado ao lado)
1.0
1.3
1.5
ON
ON
1 2 3 4
1 2 3 4
2
2.3
2.5
ON
ON
1 2 3 4
1 2 3 4
4
5
ON
ON
1 2 3 4
1 2 3 4
Comutador rotativo n.º 2
Comutador rotativo n.º 2
Fixar a 5
ON
1 2
6
