3.7
Raccord de D+
Il est possible d'installer l'appareil de façon à ce que le signal D+ du
véhicule soit utilisé pour la reconnaissance du démarrage moteur,
ainsi que de l'arrêt moteur.
Raccorder un câble à la centrale de l'appareil (raccord 16, voir la
section 2.2 à la page 6) et à la ligne D+ du véhicule.
REMARQUE
i
i
Si l'Interlock doit être raccordé à la ligne D+ du véhicule,
il faudra procéder à la modification correspondante des
paramètres réglables de l'Interlock. Veuillez contacter avant
le raccord de la ligne D+ un centre de service agréé de
Dräger Interlock.
Dräger Interlock 5000/7000 UTAC
3.8
Fixation des composants
3.8.1
Centrale
1. Fixer l'unité de commande à un support (par exemple la colonne
de direction) avec des colliers de câblage. Pour ce faire, passer
les colliers de câblage à travers les trous de fixation de l'unité de
commande et les attacher au support ou alors enrouler les colliers
de câblage autour de l'unité de commande et du support.

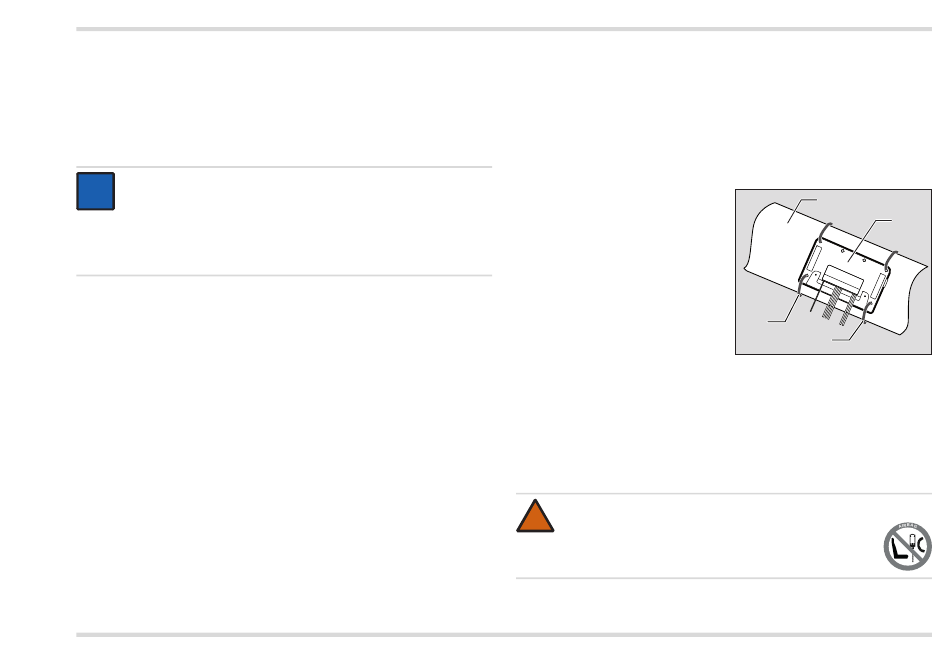

Exemple :
1
Centrale
2
Collier de câblage
3
Colonne de direction
2. Poser les câbles de l'unité de
commande en les cachant le plus possible et les fixer.
3. Enficher dans l'unité de commande le câble spiralé de raccordement
au combiné.
4. Remonter la garniture.
3.8.2
Combiné
AVERTISSEMENT
!
Ne pas installer le support du combiné devant les
sacs gonflables de sécurité.
Installation
3
1
2
2
00633352.eps
13
