Installation
3.4.3

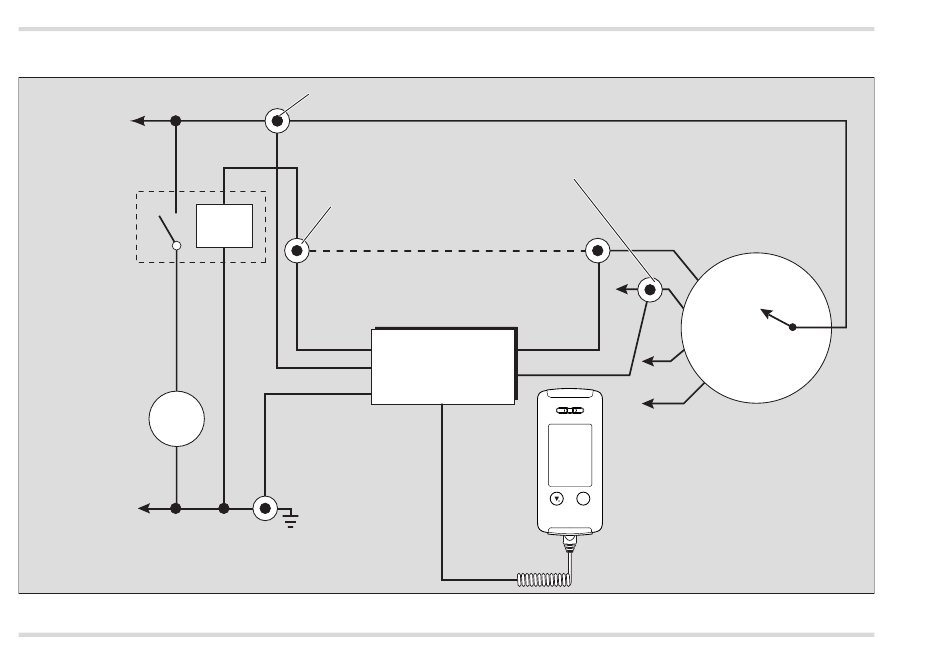

Schéma électrique
V +
Relais de
démarrage
M
Démarreur
V -
10
Plus Permanent (borne 30)
Raccord du relais de démarrage
Interruption
marron
Dräger
rouge
®
Interlock 5000/7000
Centrale
noir
Masse générale
(borne 31)
Raccord d'allumage
Commutateur d'allumage
Relais du
démarrage (borne 50)
Contact
(borne + 15, position 2)
gris
Accessoires
bleu
Éteint
®
Dräger Interlock 5000/7000
Combiné
OK
Dräger Interlock 5000/7000 UTAC
Plus
Power
00233352_fr.eps
