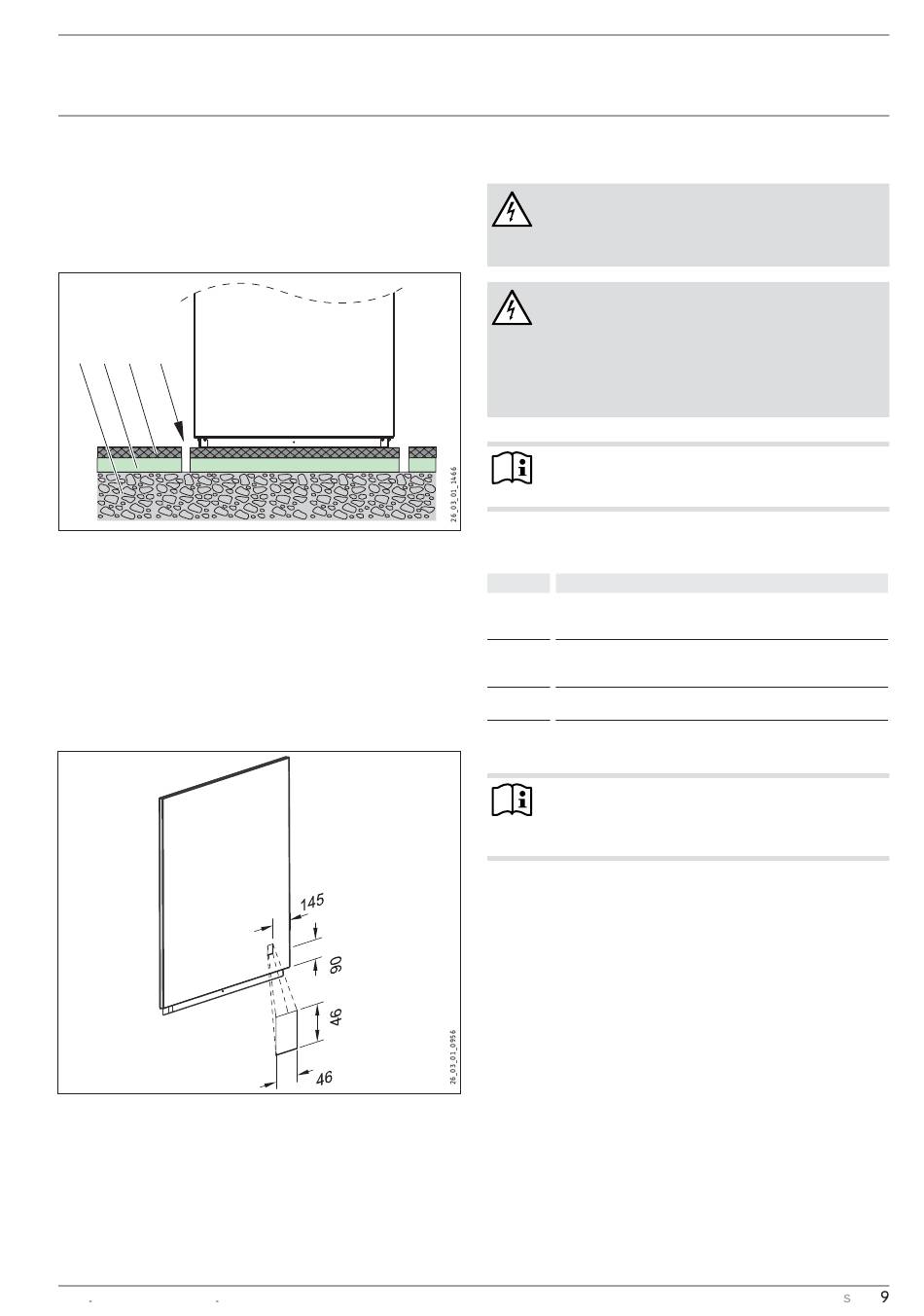

9.2.3 Préparation du lieu de montage en cas de montage
intérieur
f Respectez les indications du chapitre Émissions acoustiques
en cas de montage intérieur.
f Désolidarisez la surface d'implantation sur le plan
acoustique.
1 Chape en béton
2 Isolation phonique
3 Chape flottante
4 Évidement
Au chapitre Caractéristiques techniques / Cotes et raccordements,
montage intérieur, vous verrez la situation et les cotes des ouver-
tures d'entrée et de sortie d'air ainsi que celles des traversées pour
les conduites d'installation d'eau et électricité dans le couvercle
de l'appareil.
La figure suivante permet de voir la situation et les cotes des
ouvertures pratiquées pour le tuyau à condensat.
.
qqq Z`.
<é<`VHC HB
9.3
Installation électrique
DANGER Électrocution !
Exécutez tous les travaux de raccordement et d'instal-
lation électriques suivant les prescriptions nationales
et locales.
DANGER Électrocution !
Le raccordement au secteur ne peut être qu'une
connexion fixe. L'appareil doit pouvoir être déconnecté
du réseau par un dispositif de coupure omnipolaire ayant
une ouverture minimale des contacts de 3 mm. Cette exi-
gence est satisfaite par les contacteurs, les disjoncteurs,
les fusibles, etc.
Remarque
La tension spécifiée doit correspondre à la tension du sec-
teur. Respectez les indications de la plaque signalétique.
Vous devez installer les sections de câble suivantes conformément
à la protection électrique :
Protection
Section de câble
C 16 A
2,5 mm²
1,5 mm² si seulement deux brins sont sous charge et pose sur
un mur ou dans un tube d'installation électrique sur un mur.
C 25 A
6,0 mm² en cas de pose dans un mur.
4,0 mm² en cas de pose d'un câble multibrins sur un mur ou
dans le tube d'installation électrique sur un mur.
C 35 A
6,0 mm² en cas de pose d'un câble multibrins sur un mur ou
dans le tube d'installation électrique sur un mur.
Les données électriques sont mentionnées dans le tableau de don-
nées. Un câble J-Y (St) 3x2x0,8 mm² est requis pour la ligne du bus.
Remarque
Prévoyez une protection électrique séparée pour les trois
circuits de l'appareil, de la commande, du compresseur et
de la résistance électrique d'appoint/de secours.
9.4
Ballon tampon
Afin de garantir un fonctionnement fiable de l'appareil, nous re-
commandons d'utiliser un ballon tampon. Le ballon tampon (SBP)
sert non seulement au découplage hydraulique des débits dans le
circuit de la pompe à chaleur et dans le circuit de chauffage mais
avant tout, de source d'énergie pour le dégivrage de l'évaporateur.
