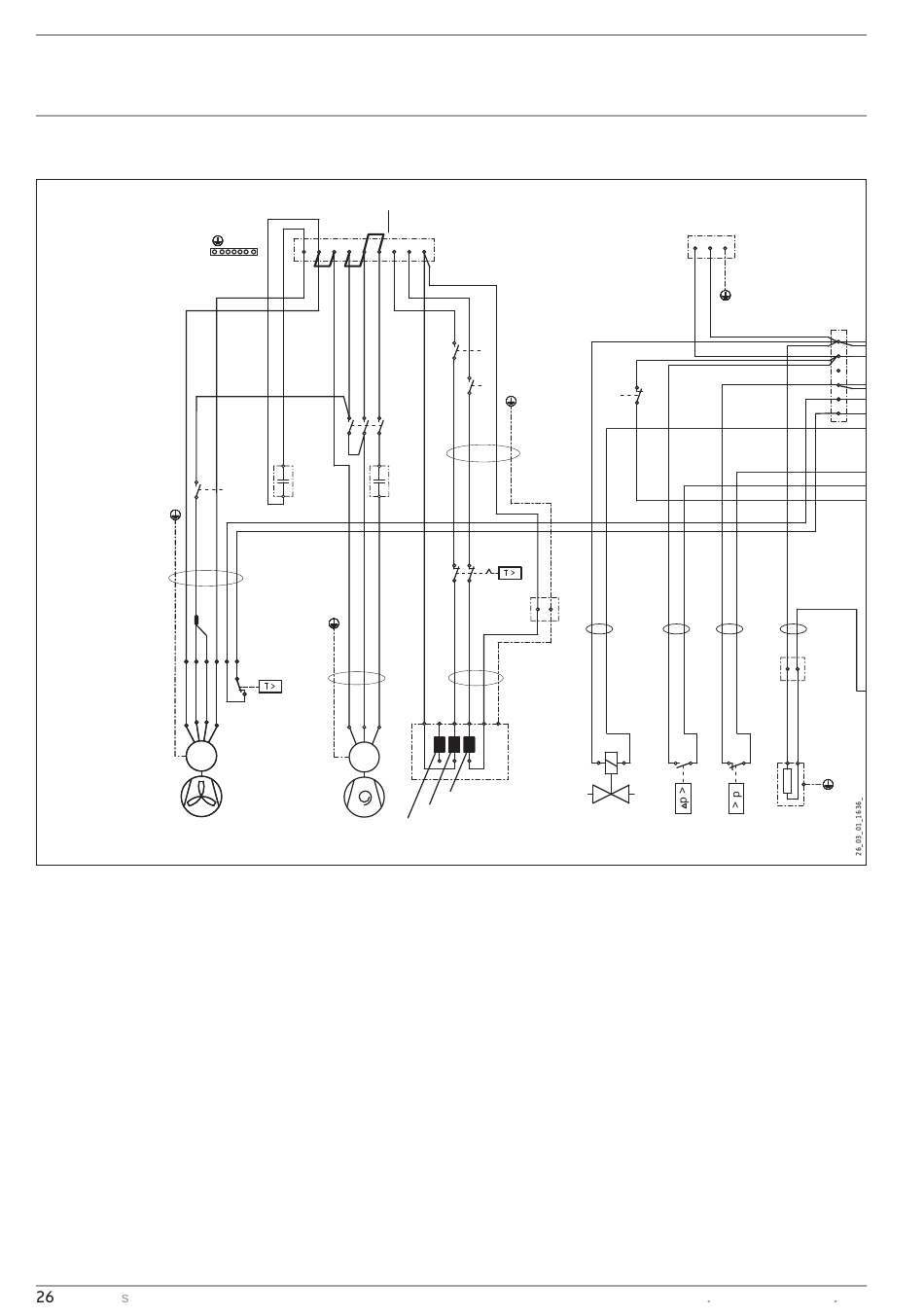

15.5 Schéma des connexions électriques WPL S basic (monophasée)
;
8 8
=
=
1 /
0
a
A2
Commande intégrée de pompe à chaleur (IWS)
B1
Sonde de température départ PAC - KTY
B2
Sonde de température retour PAC - KTY
B5
Sonde de température gaz chauds - KTY
B6
Sonde de température air aspiré - PT1000
B7
Sonde de température entrée du compresseur - PT1000
B8
Sonde de température sortie du compresseur - PT1000
B9
Sonde de température protection hors gel - KTY
B10 Sonde de température injection - PT1000
E1
Résistance électrique d'appoint (DHC)
E2
Chauffage de carter à huile
F2
Pressostat haute pression
F5
Thermostat limiteur de température DHC
F7
Contrôleur de température ventilateur
K2
Contacteur démarrage du compresseur
K4
Contacteur ventilateur
K5
Relais résistance électrique d'appoint
K6
Relais résistance électrique d'appoint
M1
Moteur du compresseur
M6
Moteur du ventilateur
M7
Moteur pas à pas détendeur électronique
N2
Commutateur de pression différentielle dégivrage
’ qT< | ê›
1(7=
:3
EO
EU
1
/
5
5&
/
;
.
=
.
;
7%
7%
)
&
5
6
0
0
0
a
'+&
/C
1
;
.
.
;
=
)
;
(
3 :
3 :
3 :
P1
Capteur haute pression
P3
Capteur basse pression
X1
Bornier de raccordement
X2
Bornier petite tension
X3
Bornier de raccordement au secteur
X4
Bornier de raccordement commande
X23 Bornier de mise à la terre pour raccordement au secteur
X29 Connecteur IWS à 12 pôles - commande
X30 Connecteur IWS à 3 pôles - bus
X31 Borne de liaison DHC
X33 Connecteur IWS à 5 pôles, él. Détendeur
X34 Connecteur IWS à 7 pôles - capteurs
X35 Connecteur IWS à 6 pôles - capteurs de température
X38 Connecteur IWS à 3 pôles - DHC
X39 Borne de liaison capteurs de pression
X40 Borne de liaison commun sonde de température
Y1
Soupape d'inversion pour dégivrage
Z1
Condensateur du compresseur
Z2
Condensateur du ventilateur
/ 1 3(
;
.
<
